Tulajdonságok

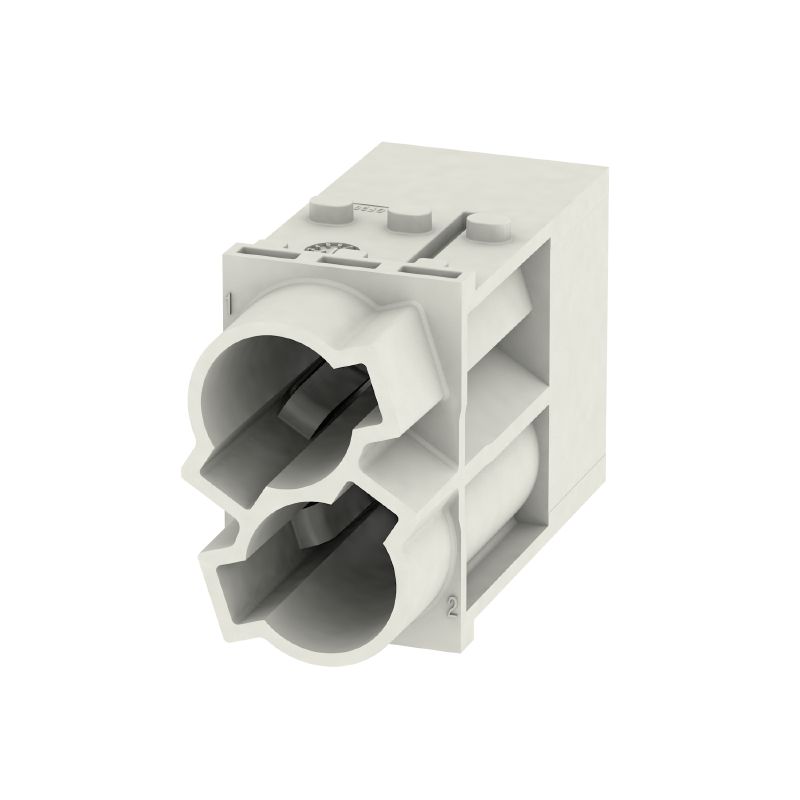

| Változat | Áramellátás modul, 1000 V, 100 A, Pólusszám: 2, Krimpelhető csatlakozás, Dugó, Dugaszhelyek szükséges száma: 1.5 |
| Rendelési szám | 1429060000 |
| Típus | HDC MHP 100 MC |
| GTIN (EAN) | 4050118233292 |
| Qty. | 1 Darab |

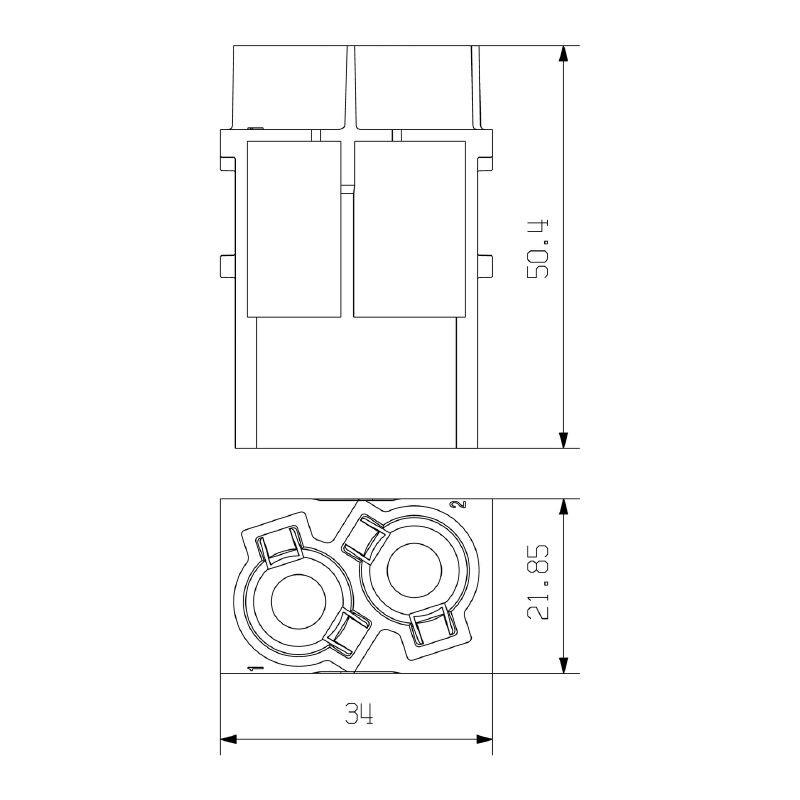

| Mélység | 34 mm |
| Mélység (coll) | 1,339 inch |
| Magasság | 50,4 mm |
| Magasság (coll) | 1,984 inch |
| Szélesség | 21,85 mm |
| Szélesség (coll) | 0,86 inch |
| Nettó tömeg | 12,935 g |
| Hőmérsékleti határérték | -40 °C ... 125 °C |
| RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
| REACH SVHC | Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | 1609748e-c278-4c9b-b3d1-e6215d2988cd |
| Anyag | polikarbonát, üvegszál-erősítésű |
| Dugaszhelyek szükséges száma | 1.5 |
| Dugaszolási ciklusok | ≥ 500 |
| Névleges feszültség (DIN EN 61984) | 1 000 V |
| Névleges feszültség az UL/CSA szerint | 600 V |
| Névleges lökőfeszültség (DIN EN 61984) | 8 kV |
| Névleges áram (DIN EN 61984) | 100 A |
| Pólusszám | 2 |
| Sorozat | ModuPlug |
| Szennyezés súlyossága | 3 |
| Szigetelés erőssége | 1012 Ω |
| Típus | Dugó |
| Túlfeszültség kategória | III |
| UL 94 éghetőségi osztály | V-0 |
| Csatlakozás típusa PE | Csavaros csatlakozás modulkerettel |
| Csatlakozás típusa | Krimpelhető csatlakozás |
| Vezeték-keresztmetszet, max. | 35 mm² |
| Vezeték-keresztmetszet, min. | 10 mm² |
| Approval/Certificate/Document of Conformity | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_54179) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1429060000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1429060000) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| Kiadványok |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC002312 |
| ETIM 7.0 | EC002312 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-92 |
| ECLASS 9,1 | 27-44-02-18 |
| ECLASS 10.0 | 27-44-02-92 |
| ECLASS 11.0 | 27-44-02-92 |
| ECLASS 12.0 | 27-44-02-92 |
| ECLASS 13.0 | 27-44-02-92 |
| ECLASS 14.0 | 27-44-02-92 |
| Jóváhagyások |  |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (cURus) | E92202 |
