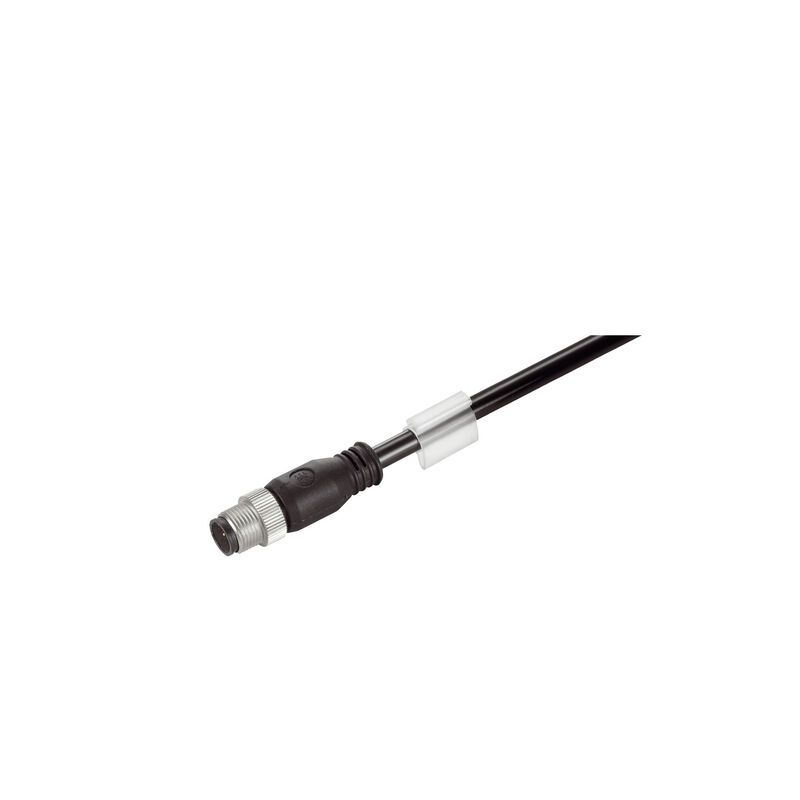

IE-C5DB4RE0050MCSXXX-X
IE-C5DB4RE0050MCSXXX-X
Maßzeichnung
Male, straight
IE-C5DB4RE0050MCSXXX-X
Schaltbild
IE-C5DB4RE0050MCSXXX-X
Detailzeichnung

IE-C5DB4RE0050MCSXXX-X

Kabel systemowy, M12 kodowanie D – kołek prosty IP 67, otwarty, Cat. 5e, Radox EM 104, 5 m

Art.-Nr. 1010840050
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 6 Verwandte Artikel 5
Сертификаты Ogólne dane zamówieniowe Размеры и массы Temperatury Zgodność produktu z wymogami środowiska naturalnego Kabelspezifische Standards General standards Kabelaufbau Electrical properties of cable Mechanische und Materialeigenschaften Kabel Dugó, bal Connettore maschio dx Klasyfikacje

Сертификаты

ROHS
Соответствовать

Ogólne dane zamówieniowe

Ausfuehrung
Kabel systemowy, M12 kodowanie D – kołek prosty IP 67, otwarty, Cat. 5e, Radox EM 104, 5 m
Best.-Nr.
1010840050
Art
IE-C5DB4RE0050MCSXXX-X
GTIN (EAN)
4032248800780
VPE
1 Штука

Размеры и массы

Länge
5 m
Длина (в дюймах)
196,85 inch
Масса нетто
392 g

Temperatury

Betriebstemperatur
-25 °C...85 °C
Verlegetemperatur
-25 °C...90 °C

Zgodność produktu z wymogami środowiska naturalnego

RoHS-Konformitätsstatus
Zgodne, z wyłączeniem
RoHS-Ausnahme (falls zutreffend/bekannt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Kabelspezifische Standards

Brandschutz in Schienenfahrzeugen
According to BS 6853, GM/RT 2130, la,lb, II
gemäß EN 45545, HL1 - HL3
According to DIN 5510 1-4
According to NF F16-101, A1, A2, B
According to UNI CEI 11170, LR1-LR4
NFPA 130
Gehalt an Fluor
gemäß EN 60684-2 Absatz 45.2
Gehalt an Halogenwasserstoffen
gemäß EN-50267-2-1
Giftige Gase
gemäß BS 6853 Anhang B
Korrosivität von Brandgasen
EN 50267-2-2
Mehradrige metallische Daten- und Kontrollkabel
According to EN50288-2-2
Rauchdichte
According to BS 6853 Appendix D
According to IEC 61034-2
According to UL1685, 12 (FT4 exp.)
Senkrechte Flammenausbreitung an Kabelbündeln
in accordance with EN 50266
EN 50305
EN 60332-3-25
Az NF C32-070, 2.1 szerint
Az UL1685, 12 (FT4 exp.) szerint

General standards

Steckverbinder Norm
IEC 61076-2-101

Kabelaufbau

Anzahl der Adern
4
Farbcodierung
gelb
weiß
orange
blau
Isolation
PE
Isolationsdurchmesser
1,95 mm
Leiteranschlussquerschnitt AWG, max.
AWG 22
Leitermaterial
Copper alloy
Manteldurchmesser, max.
7,55 mm
Manteldurchmesser, min.
6,95 mm
Mantelfarbe
black
Querschnitt
4*AWG 22/7 - 0.32 mm²
Schirmung
SF/UTP
Werkstoff Mantel
Radox EM 104

Electrical properties of cable

Kategorie
Cat. 5e

Mechanische und Materialeigenschaften Kabel

Biegeradius min, wiederholt
6 *Durchmesser
Biegeradius, min., einmalig
10 x Kabeldurchmesser
Flammwidrigkeit
gemäß IEC 60332-1-2
According to NF C32-070, 2.1
NFPA 130
Halogene
Ne
Korrosivität von Brandgasen
EN 50267-2-2
Rauchdichte
según BS 6853 Anexo D
según IEC 61034-2
Conforme a la norma UL1685, 12 (FT4 exp.)
Ölbeständigkeit
in accordance with EN 50264-1 or EN 50306-1

Dugó, bal

Stecker links
M12, D kódolású, Pólusok száma: 4, IP67, dugós érintkező, egyenes, csatlakozó, Műanyag, árnyékolt

Connettore maschio dx

Stecker rechts
자유 컨덕터 엔드

Klasyfikacje

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
