Tulajdonságok
Változat | Csatlakozódoboz, FreeCon, Hibrid, Modul, IP65 |
Rendelési szám | 1068850000 |
Típus | IE-CD-V14MHYB-10P-FJ |
GTIN (EAN) | 4032248823925 |
Qty. | 1 Darab |

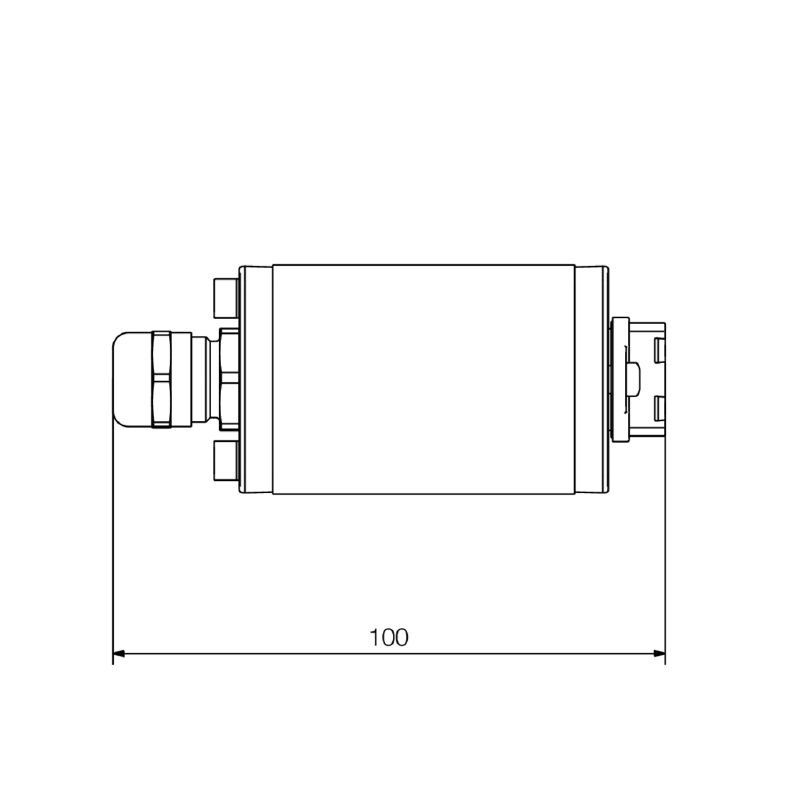

Mélység | 100 mm |
Mélység (coll) | 3,937 inch |

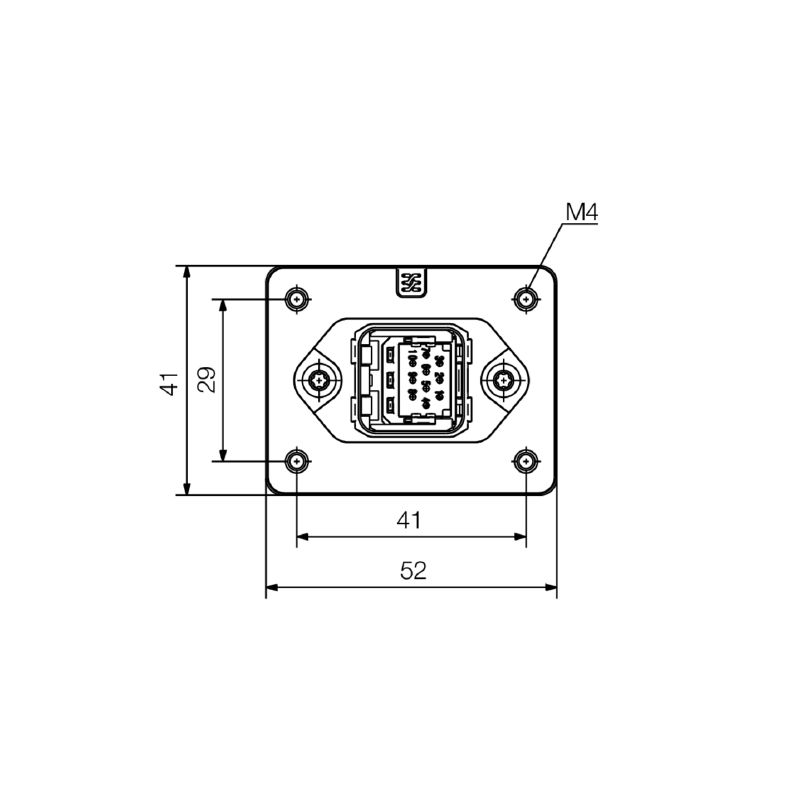

Magasság | 52 mm |
Magasság (coll) | 2,047 inch |
Szélesség | 41 mm |
Szélesség (coll) | 1,614 inch |
Nettó tömeg | 372 g |
Tárolási hőmérséklet | -40 °C...75 °C |
Üzemi hőmérséklet | -40 °C...70 °C |
RoHS megfelelőségi állapot | Megfelel, kivétellel |
RoHS alóli kivétel (ha van/ismert ilyen) | 6c |
REACH SVHC | Lead 7439-92-1 |
SCIP | 67cf1078-beca-4687-860b-dc475a6ec24a |
Felszerelés típusa |
2 csavar
Szabadon lengő csatlakozásokhoz Screw mounting |
Ház fő anyaga |
Alumínium profil
Fedél: présöntvény, festett cink |
Szín | ezüst |
UL 94 éghetőségi osztály | V-0 |
Védelmi osztály | IP65 |
Csatlakozó, standard | IEC 61076-3-117 Var. 14 |
Tanúsítvány száma (cULus) | E316369 |
Dugaszolási ciklusok (hibrid csatlakozó) | 500 |
Ház alapanyaga (hibrid csatlakozó) |
Cink présöntvény (aljzat)
PA 66 |
Köpenyátmérő, max. (hibrid csatlakozó) | 10 mm |
Köpenyátmérő, min. (hibrid csatlakozó) | 5 mm |
Névleges feszültség (DIN EN 61984) (hibrid csatlakozó) | 24 V |
Névleges áram (hibrid csatlakozó) | 3 A érintkezőnként |
Pólusszám, hibrid | 10 |
Tömítés anyaga (hibrid csatlakozó) | NBR |
Vezeték csatlakozás keresztmetszet, finomsodratú, max. (hibrid csatlakozó) | 0,75 mm² |
Vezeték csatlakozás keresztmetszet, finomsodratú, min. (hibrid csatlakozó) | 0,08 mm² |
Vezetékkeresztmetszet, finomsodratú, max. (AWG) (hibrid csatlakozó) | AWG 20 |
Vezetékkeresztmetszet, finomsodratú, min. (AWG) (hibrid csatlakozó) | AWG 27 |
Védelmi osztály (hibrid csatlakozó) | IP65 |
Árnyékolás (hibrid csatlakozó) | 360° árnyékolás-érintkező |
Átmeneti ellenállás (hibrid csatlakozó) | ≤ 10 mΩ |
Érintkező anyaga (hibrid csatlakozó) | Rézötvözet |
Érintkező felület (hibrid csatlakozó) | Arany a nikkel felett |
Approval/Certificate/Document of Conformity |
[DUXR.E316369](https://mdcop.weidmueller.com/mediadelivery/asset/900_58418)
[PROFINET Manufacturer's Declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_67339) |
Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_246007) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1068850000) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1068850000) |
User Documentation |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) |
Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
Kiadványok |
[MB FREECONCONTACT EN](http://download.weidmueller.com/asset/download/file/38173)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
ETIM 7.0 | EC002597 |
ETIM 8.0 | EC002597 |
ETIM 9.0 | EC002597 |
ECLASS 9,1 | 27-44-03-18 |
ECLASS 10.0 | 27-44-03-18 |
ECLASS 11.0 | 27-44-03-18 |
ECLASS 12.0 | 27-44-03-18 |
ECLASS 13.0 | 27-44-03-18 |
ECLASS 14.0 | 27-44-03-18 |
Jóváhagyások | ![CULUS](/picture/CULUS.gif) |
ROHS | Megfelel |
UL File Number Search | [UL weboldal](LINK/UL_search.html) |
Tanúsítvány száma (cULus) | E316369 |
