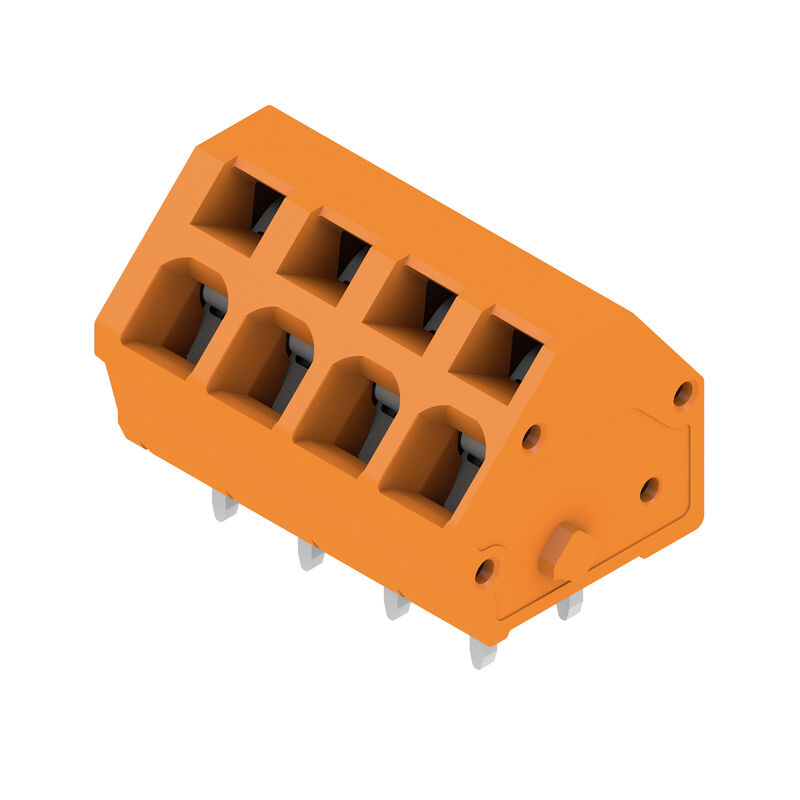

LMZF 5/4/135 3.5OR
제품 이미지
LMZF 5/4/135 3.5OR
제품 이미지
LMZF 5/4/135 3.5OR
Dimensional drawing
LMZF 5/4/135 3.5OR
Graph

LMZF 5/4/135 3.5OR

PCB 단자대, 5.00 mm, 극 수: 4, 135°, 솔더 핀 길이(l): 3.5 mm, 주석 도금, 주황색, 텐션 클램프 결선, 클램프 범위, 최대 : 2.5 mm², 박스

항목 번호 1913960000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
관련 제품 23
승인 일반 주문 데이터 치수 및 중량 환경 제품 규정 준수 시스템 매개변수 자재 데이터 결선에 적합한 컨덕터 IEC 정격데이터 CSA에 따른 정격 데이터 UL 1059에 따른 정격 데이터 패키징 중요 참고 사항 분류

승인

인증
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E60693

일반 주문 데이터

버전
PCB 단자대, 5.00 mm, 극 수: 4, 135°, 솔더 핀 길이(l): 3.5 mm, 주석 도금, 주황색, 텐션 클램프 결선, 클램프 범위, 최대 : 2.5 mm², 박스
주문 번호
1913960000
유형
LMZF 5/4/135 3.5OR
GTIN(EAN)
4032248544370
수량
100 items
제품 데이터
IEC: 630 V / 24 A / 0.13 - 2.5 mm²
UL: 300 V / 15 A / AWG 26 - AWG 14
패키징
박스

치수 및 중량

깊이
14,5 mm
깊이 (인치)
0,571 inch
높이
16,4 mm
높이 (인치)
0,646 inch
가장 낮은 버전의 높이
12,9 mm
너비
22,5 mm
폭 (인치)
0,886 inch
순중량
4,86 g

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 미존재
REACH SVHC
0.1 wt% 이상의 SVHC 없음

시스템 매개변수

Rodzina produktów
OMNIMATE 시그널 - 시리즈 LMZF
Metoda wykonywania złącz
텐션 클램프 결선
Монтаж на печатной плате
THT 용접 결선
도체 아웃렛 방향
135°
Pitch in mm (P)
5 mm
피치(인치)(P)
0,197 "
극 수
4
핀 시리즈 수량
1
고객 맞춤
아니요
행 수
1
층당 최대 인접 폴
48
솔더 핀 길이(l)
3,5 mm
솔더핀 크기
0.8 x 0.8 mm
솔더 구멍 직경(D)
1,3 mm
솔더 구멍 직경 공차(D)
+ 0,1 mm
폴당 용접 핀 수
2
스크류드라이버 블레이드
0.4 x 2.5
스크류드라이버 블레이드 표준
DIN 5264-A
탈피 길이
6 mm
L1(mm)
15 mm
L1(인치)
0,591 "
DIN VDE 0470에 따른 터치 안전 보호
IP 20
DIN VDE 57 106에 따른 터치 안전 보호
손가락 터치 안전
보호 등급
IP20

자재 데이터

절연재
Wemid(PA)
컬러 코드
주황색
컬러 차트(유사)
RAL 2000과 유사
절연재 그룹
I
CTI(Comparative Tracking Index, 비교 추적 지수)
≥ 600
UL 94 가연성 등급
V-0
접점 재질
구리 합금
접점 표면
주석 도금
코팅
4-10 μm SN
납땜 유형
매트
용접 결선의 레이어 구조
4...6 µm Sn / 5...8 µm
보관 온도, 최소
-40 °C
보관 온도, 최대
70 °C
작동 온도, 최소
-50 °C
작동 온도, 최대
120 °C
온도 범위, 설치, 최소
-25 °C
온도 범위, 설치, 최대
120 °C

결선에 적합한 컨덕터

클램프 범위, 최소
0,13 mm²
2,5 mm²
결선 단면규격 AWG, 최소
AWG 26
결선 단면규격 AWG, 최대
AWG 14
단선, 최소 H05(07) V-U
0,13 mm²
단선, 최대 H05(07) V-U
2,5 mm²
연선, 최소 H05(07) V-K
0,13 mm²
연선, 최대 H05(07) V-K
2,5 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최소
0,25 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최대
1,5 mm²
와이어 엔드 페룰 포함, DIN 46228 pt 1, 최소
0,25 mm²
페럴 포함, DIN 46228 pt 1, 최대
1,5 mm²
클램프형 도체
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0,5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        8 mm
    • 권장 와이어 종단 페룰:
      0409500000
    • 탈피 길이:
      • 공칭:
        6 mm
    • 권장 와이어 종단 페룰:
      0282600000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0,75 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        8 mm
    • 권장 와이어 종단 페룰:
      0409600000
    • 탈피 길이:
      • 공칭:
        6 mm
    • 권장 와이어 종단 페룰:
      0282700000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      1 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        8 mm
    • 권장 와이어 종단 페룰:
      0409700000
    • 탈피 길이:
      • 공칭:
        6 mm
    • 권장 와이어 종단 페룰:
      0372600000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0,25 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        8 mm
    • 권장 와이어 종단 페룰:
      9025740000
    • 탈피 길이:
      • 공칭:
        5 mm
    • 권장 와이어 종단 페룰:
      9018910000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0,34 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        8 mm
    • 권장 와이어 종단 페룰:
      9025750000
참조 텍스트
페룰 길이는 제품과 정격 전압에 따라 선택합니다.
플라스틱 칼라의 외경은 피치(P) 보다 커서는 안 됩니다

IEC 정격데이터

표준에 따라 시험완료
IEC 60664-1
IEC 61984
정격 전류, 극 수(Tu=20°C)
24 A
정격 전류, 최대 극 수(Tu=20°C)
24 A
정격 전류, 극 수(Tu=40°C)
24 A
정격 전류, 최대 극 수(Tu=40°C)
24 A
서지 전압 클래스 정격 전압 / 오염 등급 II/2
630 V
서지 전압 클래스 정격 전압 / 오염 등급 III/2
320 V
서지 전압 클래스 정격 전압 / 오염 등급 III/3
250 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2
4 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2
4 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3
4 kV

CSA에 따른 정격 데이터

Номинальное напряжение (группа использования B/CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
정격 전류(사용 그룹 B / CSA)
10 A
Névleges áram (D felhasználási csoport / CSA)
10 A
Sezione di collegamento cavo AWG, min.
AWG 26
와이어 단면적, AWG, 최대
AWG 14

UL 1059에 따른 정격 데이터

협회(cURus)
CURUS
N° certificato (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
정격 전압(사용 그룹 D / UL 1059)
300 V
정격 전류(사용 그룹 B / UL 1059)
15 A
정격 전류(사용 그룹 D / UL 1059)
10 A
와이어 단면적, AWG, 최소
AWG 26
와이어 단면적, AWG, 최대
AWG 14
승인값 참조
사양은 최대값, 상세정보 - 승인서 참조

패키징

패키징
박스
VPE 길이
279 mm
VPE 폭
153 mm
VPE 높이
60 mm

중요 참고 사항

IPC 준수
적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.
참고 사항
  • 정격 단면적 기준 정격 전류 및 최소 폴 수.
  • DIN 46228/1 규격 플라스틱 슬리브 미포함 와이어 종단 페룰
  • DIN 46228/4 규격 플라스틱 슬리브 포함 와이어 종단 페룰
  • 도면의 P = 피치
  • 정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.
  • 평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관


분류

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
