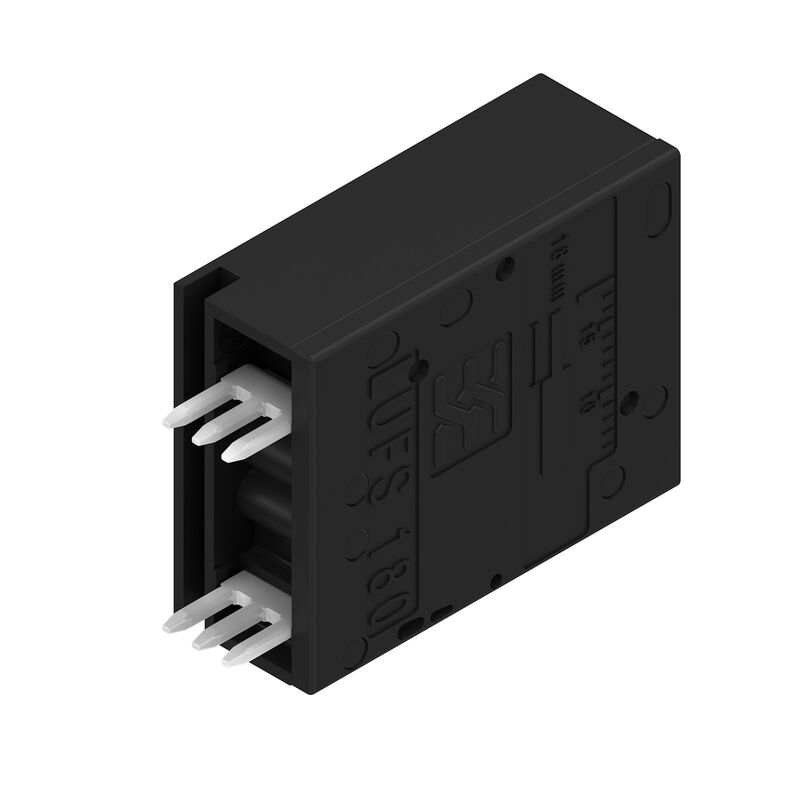

LUFS 10.00/01/180 5.0SN BK BX

Nyomtatott áramköri panel csatlakozók, 10.00 mm, Pólusszám: 1, 180°, Forrasztótüske hossza (l): 5 mm, fekete, PUSH IN aktuátorral, Rögzítési tartomány, névleges csatlakozás, max.: 16 mm², Doboz

Cikkszám 2491810000

Tulajdonságok

Általános rendelési adatok

Változat	Nyomtatott áramköri panel csatlakozók, 10.00 mm, Pólusszám: 1, 180°, Forrasztótüske hossza (l): 5 mm, fekete, PUSH IN aktuátorral, Rögzítési tartomány, névleges csatlakozás, max.: 16 mm², Doboz
Rendelési szám	2491810000
Típus	LUFS 10.00/01/180 5.0SN BK BX
GTIN (EAN)	4050118545968
Qty.	50 Darab
Termékadatok	IEC: 1000 V / 76 A / 0.5 - 16 mm² UL: 1000 V / 57 A / AWG 18 - AWG 4
Csomagolás	Doboz

Méretek és tömegek

Mélység	24,7 mm
Mélység (coll)	0,972 inch
Magasság	36,3 mm
Magasság (coll)	1,429 inch
Legalacsonyabb változat magassága	31,3 mm
Szélesség	11,58 mm
Szélesség (coll)	0,456 inch
Nettó tömeg	9,863 g

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot	Megfelel, kivétel nélkül
REACH SVHC	No SVHC above 0.1 wt%

Rendszerparaméterek

Termékcsalád	OMNIMATE Power - sorozat LU

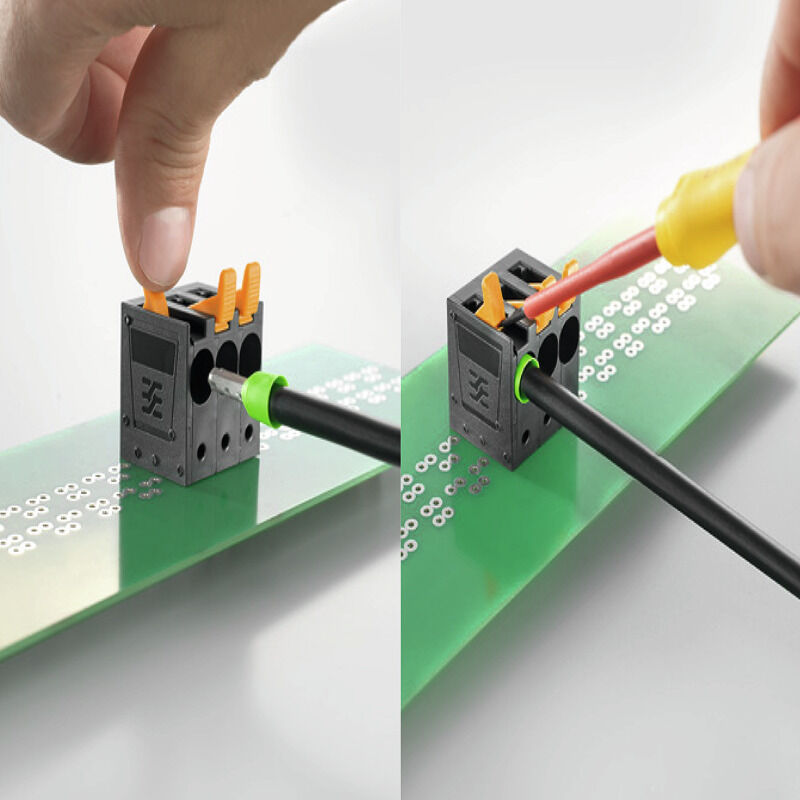

Vezetékcsatlakozás-technika	PUSH IN aktuátorral
Felszerelés NYÁK-ra	THT-forrasztott csatlakozás
Vezeték kimeneti irány	180°
Raszter mm-ben (P)	10 mm
Raszter inch-ben (P)	0,394 "
Pólusszám	1
Érintkezősorok száma	1
Az ügyfél szereli fel	Nem
Sorok száma	1
Forrasztótüske hossza (l)	5 mm
Forrasztótüske méretei	d = 1,2 mm Nyolcszögletű
Forrasztószem lyukátmérő (D)	1,6 mm
Forrasztószem lyukátmérő tűrés (D)	+ 0,1 mm
Forrasztótüskék száma pólusonként	4
Csavarhúzó éle	0,8 x 4,0
Csupaszolási hossz	18 mm
L1, mm	0 mm
L1, inch	0 "
Érintésvédelem a DIN VDE 0470 szerint	IP 20 dugaszolva / IP 10 nem dugaszolva
Érintésvédelem a DIN VDE 57 106 szerint	touch-safe with connected connectors from 6 mm²
Védelmi osztály	IP20

Anyagjellemzők

Szigetelőanyag	Wemid (PA)
Szín	fekete
Színskála (hasonló)	RAL 9011
Szigetelőanyag csoport	I
Kúszóútképzési összehasonlítási szám (CTI)	≥ 600
UL 94 éghetőségi osztály	V-0
Érintkező alapanyaga	E-Cu
Érintkező anyaga	Cu-ötvözet
Forrasztott csatlakozás rétegszerkezete	4...10 µm Sn matt
Tárolási hőmérséklet, min.	-40 °C
Tárolási hőmérséklet, max.	70 °C
Üzemi hőmérséklet, min.	-40 °C
Üzemi hőmérséklet, max.	120 °C

Csatlakoztatható vezetékek

Rögzítési tartomány, névleges csatlakozás, min.	0,5 mm²
Rögzítési tartomány, névleges csatlakozás, max.	16 mm²
Vezeték csatlakozási keresztmetszet AWG, min.	AWG 18
Vezeték csatlakozási keresztmetszet AWG, max.	AWG 4
Tömör, min. H05(07) V-U	0,5 mm²
Tömör, max. H05(07) V-U	16 mm²
Többeres, min. H07V-R	6 mm²
Többeres, max. H07V-R	16 mm²
Flexibilis, min. H05(07) V-K	0,5 mm²
Flexibilis, max. H05(07) V-K	16 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, min.	0,5 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, max.	16 mm²
érvéghüvellyel, DIN 46228 1. pont, min.	0,5 mm²
érvéghüvellyel, DIN 46228 pt 1, max.	16 mm²
Illesztőcsap az EN 60999 szerint a x b; ø	5,4 mm x 5,1 mm; 5,3 mm
Rögzíthető vezeték	Vezetékcsatlakozás keresztmetszete: Típus: finom huzalozás névleges: 2,5 mm² érvéghüvely: Csupaszolási hossz: névleges: 20 mm Ajánlott érvéghüvely: 9019180000 Csupaszolási hossz: névleges: 18 mm Ajánlott érvéghüvely: 9004090000 Vezetékcsatlakozás keresztmetszete: Típus: finom huzalozás névleges: 4 mm² érvéghüvely: Csupaszolási hossz: névleges: 20 mm Ajánlott érvéghüvely: 9019210000 Csupaszolási hossz: névleges: 18 mm Ajánlott érvéghüvely: 9004110000 Vezetékcsatlakozás keresztmetszete: Típus: finom huzalozás névleges: 6 mm² érvéghüvely: Csupaszolási hossz: névleges: 20 mm Ajánlott érvéghüvely: 0565700000 Csupaszolási hossz: névleges: 18 mm Ajánlott érvéghüvely: 9004130000 Vezetékcsatlakozás keresztmetszete: Típus: finom huzalozás névleges: 10 mm² érvéghüvely: Csupaszolási hossz: névleges: 21 mm Ajánlott érvéghüvely: 0565800000 Csupaszolási hossz: névleges: 18 mm Ajánlott érvéghüvely: 0379300000 Vezetékcsatlakozás keresztmetszete: Típus: finom huzalozás névleges: 16 mm² érvéghüvely: Csupaszolási hossz: névleges: 21 mm Ajánlott érvéghüvely: 0566000000 Csupaszolási hossz: névleges: 18 mm Ajánlott érvéghüvely: 0375200000 Vezetékcsatlakozás keresztmetszete: Típus: finom huzalozás névleges: 1,5 mm² érvéghüvely: Csupaszolási hossz: névleges: 20 mm Ajánlott érvéghüvely: 0565600000 Csupaszolási hossz: névleges: 18 mm Ajánlott érvéghüvely: 9004070000
Hivatkozási szöveg	Az érvéghüvelyek hosszát a terméknek és a névleges feszültségnek megfelelően kell megválasztani. A műanyag gallér külső átmérője nem lehet nagyobb az osztásnál (P)

Névleges adatok IEC szerint

szabvány szerint tesztelve	IEC 60947-7-4
Névleges áram, min. pólusszám (Tu=20 °C)	76 A
Névleges áram, maximális pólusszám (Tu=20 °C)	76 A
Névleges áram, min. pólusszám (Tu=40°C)	76 A
Névleges áram, maximális pólusszám (Tu=40°C)	76 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez	1 000 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez	1 000 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez	1 000 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez	8 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez	8 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez	8 kV

CSA névleges adatok

Névleges feszültség (B felhasználási csoport / CSA)	600 V
Névleges feszültség (C felhasználási csoport / CSA)	600 V
Névleges feszültség (D felhasználási csoport / CSA)	600 V
Névleges áram (B felhasználási csoport / CSA)	57 A
Névleges áram (C felhasználási csoport / CSA)	57 A
Névleges áram (D felhasználási csoport / CSA)	5 A
Vezeték keresztmetszet, AWG, min.	AWG 18
Vezeték keresztmetszet, AWG, max.	AWG 4

UL 1059 névleges adatok

Intézet (cURus)	CURUS
Tanúsítvány száma (cURus)	E60693
Névleges feszültség (B felhasználási csoport / UL 1059)	600 V
Névleges feszültség (C felhasználási csoport / UL 1059)	600 V
Névleges feszültség (D felhasználási csoport / UL 1059)	600 V
Névleges feszültség (E felhasználási csoport / UL 1059)	1 000 V
Névleges áram (B felhasználási csoport/ UL 1059)	57 A
Névleges áram (C felhasználási csoport/ UL 1059)	57 A
Névleges áram (D felhasználási csoport/ UL 1059)	5 A
Névleges áram (E felhasználási csoport / UL 1059)	57 A
Vezeték keresztmetszet, AWG, min.	AWG 18
Vezeték keresztmetszet, AWG, max.	AWG 4
Hivatkozás a tanúsítási értékekre	A megadott adatok maximális értékek - lásd a tanúsítványt.

Csomagolás

Csomagolás	Doboz
VPE hosszúság	168 mm
VPE szélesség	123 mm
VPE magasság	50 mm

Típusvizsgálatok

Teszt: Jelölések tartóssága	Standard: IEC 60947-1 szabvány, 8.2.4.5.1 / 06.07 szakasz, IEC 60512-1-1:2002-02 Teszt: eredetjelölés, típusazonosítás, raszter, tartósság, csupaszolási hossz Kiértékelés: elérhető
Teszt: Rögzíthető keresztmetszet	Standard: IEC 60999-1 szabvány, 7 és 9.1 / 11.99 szakasz, IEC 60947-1 szabvány, 8.2.4.5.1 / 03.11 szakasz Vezeték típusa: Vezető típusa és keresztmetszete: tömör, 0,5 mm² Vezető típusa és keresztmetszete: sodrott 0,5 mm² Vezető típusa és keresztmetszete: tömör, 16 mm² Vezető típusa és keresztmetszete: sodrott 16 mm² Vezető típusa és keresztmetszete: H07V-U16 Vezető típusa és keresztmetszete: H07V-U6 Vezető típusa és keresztmetszete: H07V-K16 Vezető típusa és keresztmetszete: AWG 4 Kiértékelés: átadva
Vezetékek sérülésének és véletlen meglazulásának vizsgálata	Standard: IEC 60999-1 szabvány, 9.4 / 11.99 szakasz Követelmény: 0,3 kg Vezeték típusa: Vezető típusa és keresztmetszete: AWG 20/1 Vezető típusa és keresztmetszete: AWG 20/19 Vezető típusa és keresztmetszete: H05V-U0.5 Vezető típusa és keresztmetszete: H05V-K0.5 Kiértékelés: átadva Követelmény: 2,9 kg Vezeték típusa: Vezető típusa és keresztmetszete: H07V-U16 Vezető típusa és keresztmetszete: H07V-K16 Kiértékelés: átadva Követelmény: 4,5 kg Vezeték típusa: Vezető típusa és keresztmetszete: AWG 4/7 Vezető típusa és keresztmetszete: AWG 4/19 Kiértékelés: átadva
Kihúzási vizsgálat	Standard: IEC 60999-1 szabvány, 9.5 / 11.99 szakasz Követelmény: ≥20 N Vezeték típusa: Vezető típusa és keresztmetszete: AWG 20/1 Vezető típusa és keresztmetszete: AWG 20/19 Vezető típusa és keresztmetszete: H05V-U0.5 Vezető típusa és keresztmetszete: H05V-K0.5 Kiértékelés: átadva Követelmény: ≥100 N Vezeték típusa: Vezető típusa és keresztmetszete: H07V-U16 Vezető típusa és keresztmetszete: H07V-K16 Kiértékelés: átadva Követelmény: ≥ 135 N Vezeték típusa: Vezető típusa és keresztmetszete: AWG 4/7 Vezető típusa és keresztmetszete: AWG 4/19 Kiértékelés: átadva

Fontos megjegyzés

IPC megfelelőség

A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.

Megjegyzések

További változatok külön kérésre

A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.

Érvéghüvely műanyag gallér nélkül, DIN 46228/1

Érvéghüvely műanyag gallérral DIN 46228/4

P a rajzon = osztás

A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.

A tesztpont csak potenciálelvételi pontként használható.

Az egyállású PCB sorkapcsok 1500 V (DC) vagy 1000 V (AC) feszültségig használhatók. Az alkalmazás során figyelembe kell venni az eszközökre vonatkozó szabványokat, valamint a szükséges légközöket és kúszótávolságokat

A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap

Képek a termékekről

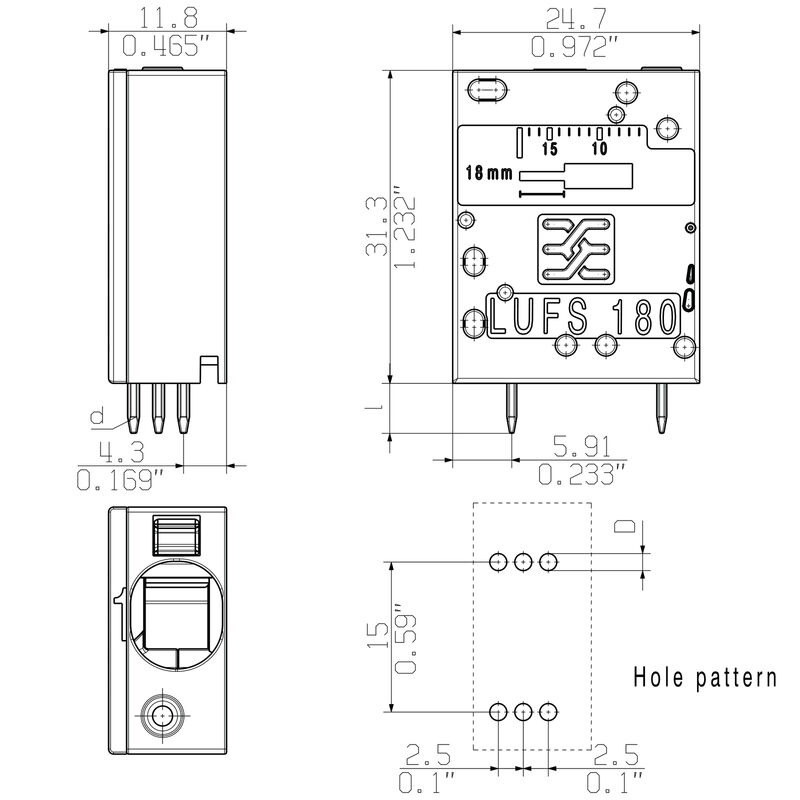

Illusztráció címe 05

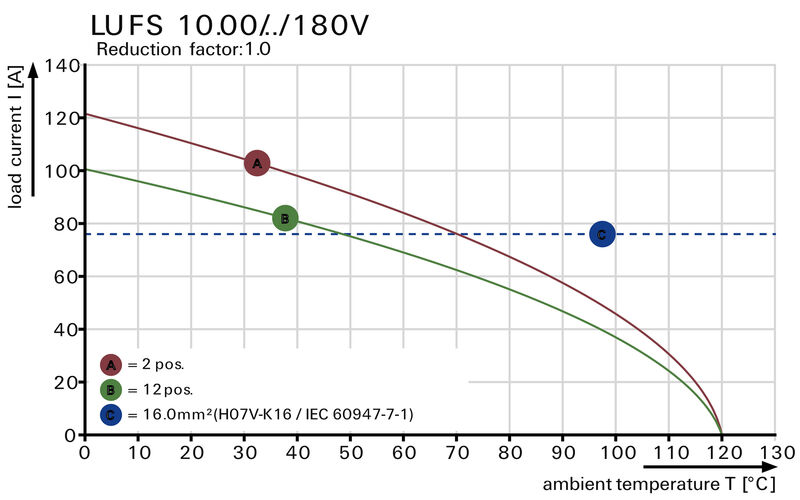

Graph

Letöltések

Approval/Certificate/Document of Conformity	[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474)
Engineering Data	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_39714)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2491810000)
Product Change Notification	[20210909 Color Change of Actuator to LLF(S) and LUF(S) Family](https://mdcop.weidmueller.com/mediadelivery/asset/900_236822) [20210909 LLF(S) und LUF(S) Familie - Farbänderung des Betätigungselementes](https://mdcop.weidmueller.com/mediadelivery/asset/900_236823)
User Documentation	[QR-Code product handling video](https://mdcop.weidmueller.com/mediadelivery/asset/900_78412) [Assembly_instruction_Montageanleitung_LLFS_LUFS_EN_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_268134)
Katalógusok	[Catalogues in PDF-format](LINK/Catalog.html)

Besorolások

ETIM 6.0	EC002643
ETIM 7.0	EC002643
ETIM 8.0	EC002643
ETIM 9.0	EC002643
ECLASS 9.0	27-44-04-01
ECLASS 9,1	27-44-04-01
ECLASS 10.0	27-44-04-01
ECLASS 11.0	27-46-01-01
ECLASS 12.0	27-46-01-01
ECLASS 13.0	27-46-01-01
ECLASS 14.0	27-46-01-01

Tanúsítványok

Jóváhagyások	![CURUS](/picture/CURUS.gif)
ROHS	Megfelel
UL File Number Search	[UL weboldal](LINK/UL_search.html)
Tanúsítvány száma (cURus)	E60693
