MPS 7S/06 S TN B B
Produktillustration
MPS 7S/06 S TN B B
Produktillustration
MPS 7S/06 S TN B B

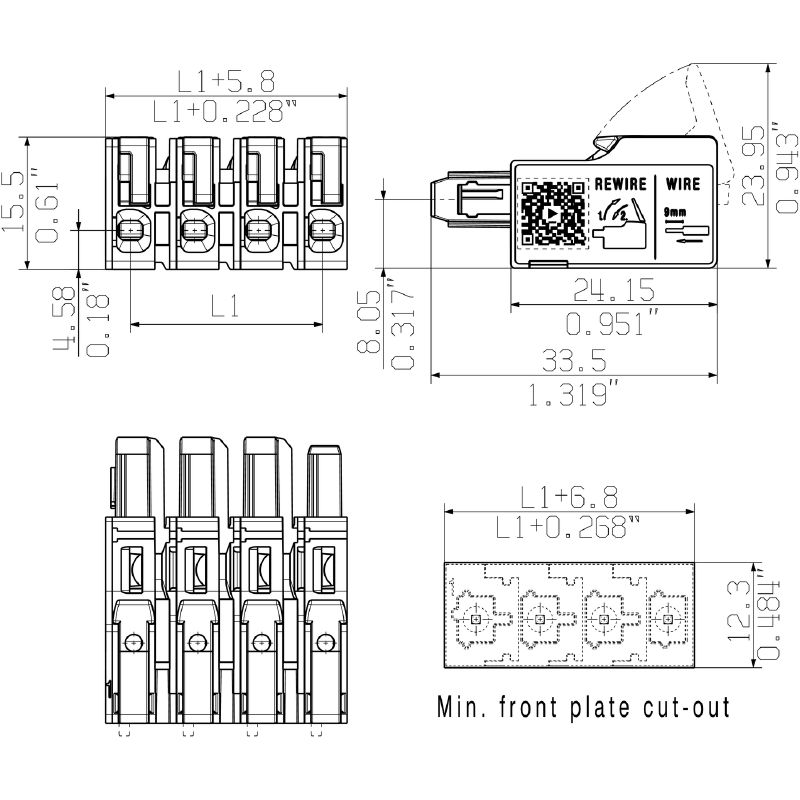

Dimensional drawing
MPS 7S/06 S TN B B
Deratingkurva
MPS 7S/06 S TN B B
Deratingkurva
MPS 7S/06 S TN B B
Produktfördel
Acoustic and visual feedback
MPS 7S/06 S TN B B
Produktfördel
MPS 7S/06 S TN B B
Produktfördel
Fastest connection technology SNAP IN

MPS 7S/06 S TN B B

PCB plug-in connector, female plug, Pitch in mm (P): 7.50 mm, Number of poles: 6, Box

Produkt-ID 8000078332
Ladda ner datablad Teknisk support Nedladdningar av produkter
Motdelar 3 Använda produkter 7
Homologaciones Datos generales para pedido Dimensions and weights Temperatures Conformidad medioambiental del producto System Parameters Material data Conductores aptos para conexión Bemessungsdaten nach IEC Номинальные характеристики по UL 1059 Important note Besorolások

Homologaciones

Schválení
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

Datos generales para pedido

Verze
PCB plug-in connector, female plug, Pitch in mm (P): 7.50 mm, Number of poles: 6, Box
Číslo objednávky
8000078332
Typ
MPS 7S/06 S TN B B
GTIN (EAN)
4064675622529
Množství
42 szt.
Продуктное отношение
IEC: 1000 V / 34.6 A / 0.5 - 4 mm²
UL: 600 V / 18.5 A / AWG 20 - AWG 12
Упаковка
Ящик

Dimensions and weights

Hloubka
34,95 mm
Hloubka (v palcích)
1,376 inch
Výška
15,5 mm
Hauteur (pouces)
0,61 inch
Šířka
43,3 mm
폭 (인치)
1,705 inch
Čistá hmotnost
19,414 g

Temperatures

Okolní teplota
-50 °C…125 °C

Conformidad medioambiental del producto

Stav souladu se směrnicí RoHS
Conforme sin exención
REACH SVHC
No SVHC superiori a 0,1 wt%

System Parameters

Produktfamilj
OMNIMATE 4.0
Anslutningstyp
Field connection
Metoda připojení vodiče
SNAP IN con leva
Rozteč v mm (P)
7,5 mm
Rozteč v palcích (P)
0,295 "
Směr výstupu vodiče
180°
Antal poler
6
L1 i mm
37,5 mm
L1 i tum
1,476 "
Počet řad
1
Polradstal
1
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
fingersäker
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP 20
Stupeň krytí
IP20
Avisoleringslängd
9 mm
Avisoleringslängd, tolerans
  • min.:
    8 mm
  • max.:
    10 mm
Stickcykler
25
Max. instickskraft/pol
9 N
Max. dragkraft/pol
8 N

Material data

Izolační materiál
PBT GF
Barevný
black
Barva provozních prvků
Orange
Barevný graf (podobné)
RAL 9011
Skupina izolačního materiálu
I
Komparativní index sledování (CTI)
≥ 600
UL 94 flammability rating
V-0
Materiál kontaktu
Cu-legering
Povrch kontaktu
förtennad
Lagertemperatur, min.
−25 °C
Lagertemperatur, max.
55 °C
Driftstemperatur, min.
−50 °C
Driftstemperatur, max
125 °C

Conductores aptos para conexión

Upínací rozsah, min.
0,34 mm²
Upínací rozsah, max.
4 mm²
Průřez propojení AWG, min.
AWG 20
Průřez propojení AWG, max.
AWG 12
Pevné, min. H05(07) V-U
0,5 mm²
Pevné, max. H05(07) V-U
2,5 mm²
Pružné, min. H05(07) V-K
0,5 mm²
Pružné, max. H05(07) V-K
4 mm²
dutinkou s plastovým límcem, , DIN 46228 pt 4, min.
0,34 mm²
dutinkou s plastovým límcem, DIN 46228 pt 4, max.
2,5 mm²
s vodičem a dutinkou, DIN 46228 pt 1, min.
0,34 mm²
s vodičem a dutinkou, DIN 46228 pt 1, max.
2,5 mm²
Vnější průměr izolace, max.
4 mm
Anslutningsbar ledare
  • Ledarens anslutningsarea:
    • nominell:
      0,34 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      9025770000
  • Ledarens anslutningsarea:
    • nominell:
      0,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      9025870000
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      9004050000
  • Ledarens anslutningsarea:
    • nominell:
      0,75 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      9025860000
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      0542500000
  • Ledarens anslutningsarea:
    • nominell:
      1 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      9025950000
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      0282800000
  • Ledarens anslutningsarea:
    • nominell:
      1,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      0635100000
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      0186500000
  • Ledarens anslutningsarea:
    • nominell:
      2,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      9019160000
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      9004080000
Referenstext
Ytterdiametern på plastkragen ska inte vara större än rastret (P)

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
34,6 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
29,1 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
30,7 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
25,9 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
1 000 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
1 000 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
630 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
6 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
8 kV
Povrchová vzdálenost, min.
11,7 mm
Vzdušná vzdálenost, min.
9,9 mm

Номинальные характеристики по UL 1059

Institut (cURus)
CURUS
Certifikat nr (cURus)
E60693
Märkspänning (användargrupp B / UL 1059)
600 V
Jmenovité napětí (aplikační skupina C / UL 1059)
600 V
Märkspänning (användargrupp D / UL 1059)
600 V
Märkspänning (användargrupp F / UL 1059)
1 000 V
Jmenovitý proud (aplikační skupina B / UL 1059)
18,5 A
Jmenovitý proud (aplikační skupina C / UL 1059)
18,5 A
Jmenovitý proud (aplikační skupina D / UL 1059)
10 A
Jmenovitý proud (aplikační skupina F / UL 1059)
18,5 A
Průřez vodiče, AWG, min.
AWG 20
Průřez vodiče, AWG, max.
AWG 12
Odkaz na hodnoty pro schválení
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Important note

IPC shoda
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Poznámky

• Corrente nominale relativa alla sezione nominale e al numero min. di poli
• P su disegno = passo
• I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione.
• Terminali senza collare isolante secondo DIN 46228/1
• In conformità alla norma IEC 61984, i connettori OMNIMATE sono connettori senza potere di interruzione (COC). Durante l'uso designato non è consentito innestare o disinnestare connettori sotto tensione o sotto carico
• Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi

Besorolások

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
