Tulajdonságok
| Változat | RIDERSERIES RCM, Relé, Érintkezők száma: 2, Váltóérintkező AgNi, Névleges vezérlőfeszültség: 12 V DC, Folytonos áram: 12 A, Dugaszolható csatlakozás, Ellenőrző gomb elérhető: Igen |
| Rendelési szám | 8957020000 |
| Típus | RCM270AB2 |
| GTIN (EAN) | 4032248755295 |
| Qty. | 10 Darab |
| Mélység | 29 mm |
| Mélység (coll) | 1,142 inch |
| Magasság | 28 mm |
| Magasság (coll) | 1,102 inch |
| Szélesség | 22,5 mm |
| Szélesség (coll) | 0,886 inch |
| Nettó tömeg | 29,7 g |
| Tárolási hőmérséklet | -40 °C...85 °C |
| Üzemi hőmérséklet | -40 °C...70 °C |
| Páratartalom | 40 °C / 93 % rel. páratartalom, páralecsapódás nélkül |
| RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
| REACH SVHC | No SVHC above 0.1 wt% |
| Tanúsítvány száma (cURus) | E522350 |
| Névleges vezérlőfeszültség | 12 V DC |
| Névleges áram, DC | 63.3 mA |
| Névleges teljesítmény | 760 mW |
| Tekercsellenállása | 192 Ω ± 10 % |

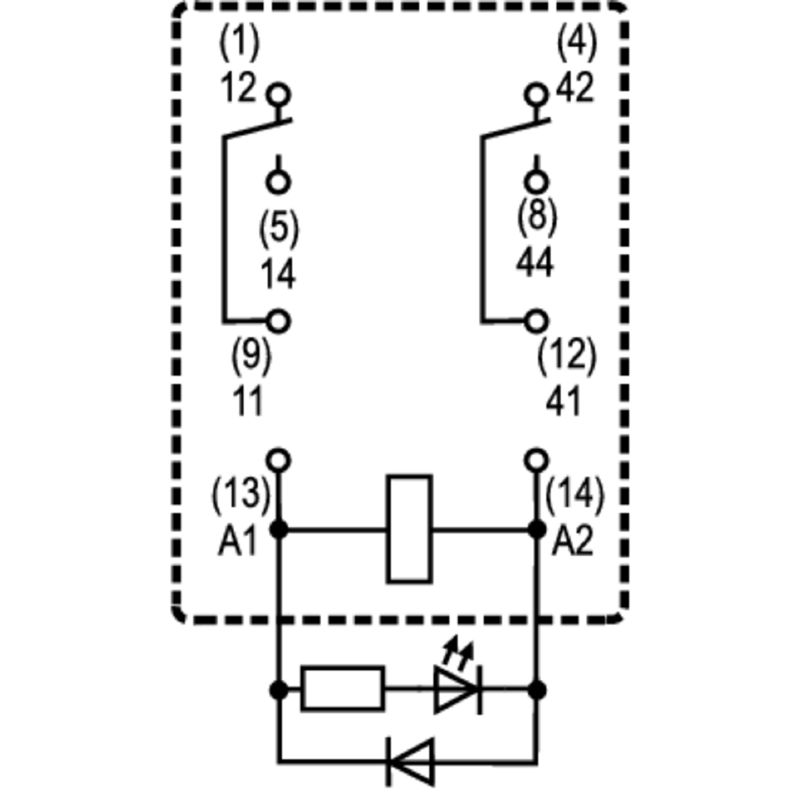

| Állapotjelző | Zöld világítódióda |
| Védőáramkör | Csillapító dióda |
| Névleges kapcsolási feszültség | 240 V AC |
| Névleges áram | 12 A |
| Max. kapcsolási frekvencia névleges terhelésnél | 0,1 Hz |
| Max. kapcsolási feszültség, AC | 250 V |
| Min. kapcsolási teljesítmény |
1 mA @ 24 V
10 mA @ 12 V 100 mA @ 5 V |
| Bekapcsolási áram | 24 A / 20 ms |
| AC kapcsolási teljesítmény (ohmos), max. | 3000 VA |
| DC kapcsolási teljesítmény (ohmos), max. | 288 W @ 24 V |
| Bekapcsolási késleltetés | ≤ 15 ms |
| Kikapcsolási késleltetés | < 20 ms |
| Érintkező típusa | 2 Váltóérintkező (AgNi) |
| Mechanikai élettartam |
AC-tekercs, 20 x 106 kapcsolási ciklusok
DC-tekercs, 30 x 106 kapcsolási ciklusok |
| Ellenőrző gomb elérhető | Igen |
| Ellenőrző gomb változata |
Rögzíthető állású tesztgomb
Tesztgomb, mint nyomógomb |
| Mechanical switch position indicator | Igen |
| Szín | Áttetsző |
| UL 94 éghetőségi osztály | V-2 |
| Névleges feszültség | 250 V |
| Szennyezés súlyossága | 2 |
| Túlfeszültség kategória | III |
| Szigetelőanyag csoport | IIIa |
| Hézag és kúszóút, vezérlő oldala - terhelés oldal | ≥ 4 mm |
| Átütési szilárdság, vezérlő oldal - terhelés oldal | 2,5 KVeff / 1 min. |
| Szomszédos érintkezők átütési szilárdsága | 2,5 KVeff / 1 min. |
| Nyitott érintkező átütési szilárdsága | 1,2 kVeff / 1 min. |
| Lökőfeszültség | 5 kV (1,2/50 µs) |
| Védelmi osztály | IP20 |
| Tanúsítvány száma (CSA) | 249409-2426937 |
| Tanúsítvány száma (VDE) | 40011762 |
| Tanúsítvány száma (cURus) | E522350 |
| Vezetékcsatlakozás-technika | Dugaszolható csatlakozás |
| Approval/Certificate/Document of Conformity | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35350) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_55253) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8957020000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8957020000) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-16-01 |
| ECLASS 9,1 | 27-37-16-01 |
| ECLASS 10.0 | 27-37-16-01 |
| ECLASS 11.0 | 27-37-16-01 |
| ECLASS 12.0 | 27-37-16-01 |
| ECLASS 13.0 | 27-37-16-01 |
| ECLASS 14.0 | 27-37-16-01 |
| Jóváhagyások |     |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (cURus) | E522350 |
