SAI-08L-VPFC-4A-M08L-PNP-10U06
SAI-08L-VPFC-4A-M08L-PNP-10U06
Rysunek wymiarowy
SAI-08L-VPFC-4A-M08L-PNP-10U06
Schemat połączeń
SAI-08L-VPFC-4A-M08L-PNP-10U06

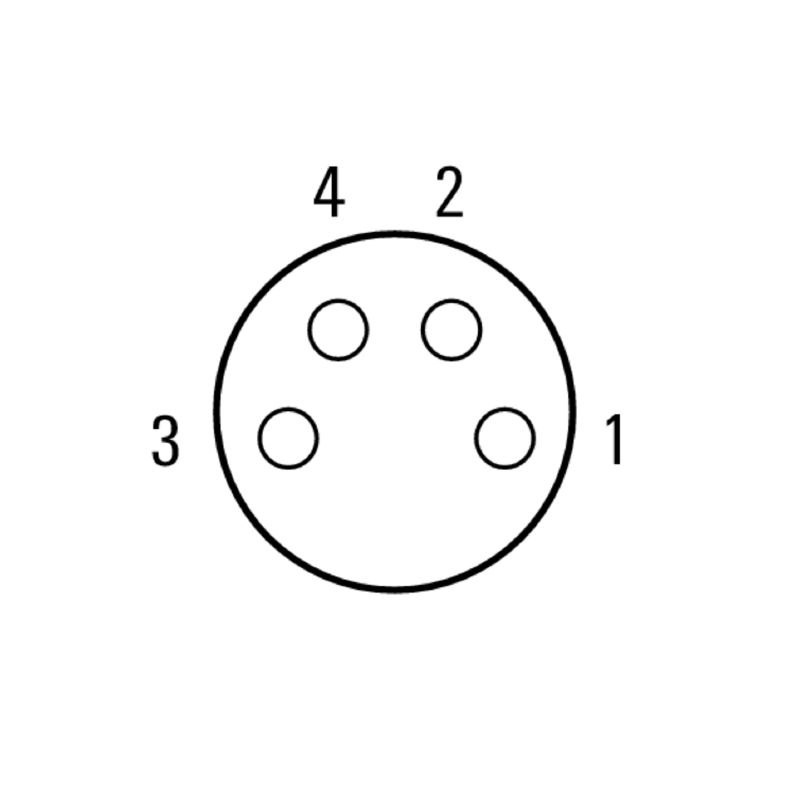

Schemat biegunów
M8

SAI-08L-VPFC-4A-M08L-PNP-10U06

wersja z kablem stałym, M8, 30 V, , LED: Tak, czujnik bezdotykowy LED: Tak, Typ okablowania: PNP, 10 m

Nr. produktu 1828610000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 3 Produkty pokrewne 19
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego Dane przyłącza Dane elektryczne Dane ogólne techniczne Dane materiałowe Dane techniczne kabla Klasyfikacje

Dopuszczenia

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E92202

Ogólne dane zamówieniowe

Version
wersja z kablem stałym, M8, 30 V, , LED: Tak, czujnik bezdotykowy LED: Tak, Typ okablowania: PNP, 10 m
Order No.
1828610000
Type
SAI-08L-VPFC-4A-M08L-PNP-10U06
GTIN (EAN)
4032248335152
数量
1 szt.

Wymiary i masa

Depth
18,2 mm
Głębokość (cale)
0,717 inch
Height
144 mm
Wysokość (cale)
5,669 inch
Width
24 mm
Szerokość (cale)
0,945 inch
净重
1 183 g

Temperatury

Operating temperature
-25 - 80°C

Zgodność produktu z wymogami środowiska naturalnego

RoHS Compliance Status
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%

Dane przyłącza

Sheathing stripping length
100 mm
分電器出力部
wersja z kablem stałym

Dane elektryczne

Napięcie znamionowe, min.
10 V
Napięcie znamionowe, maks.
30 V
napięcie probiercze
1 kV
Maks. pojemność pojedynczego gniazda
2 A
prąd całkowity
6 A
prąd na sygnał
1 A
Electrical isolation available
Nie
绝缘电阻
109 Ω

Dane ogólne techniczne

Stopień ochrony
IP68
Liczba biegunów
4
Liczba gniazd stykowych
8
Ścieżka połączenia
M8
Stopień zanieczyszczenia
3
Metoda wypalania
V-0
LED
Tak
LED initiator
Tak
Kolor diody do funkcji eksploatacyjnej
zielony
LED Farbe für E/A Funktion
żółty

Dane materiałowe

Materiał O-ringa
FKM
Podstawowy materiał obudowy
PBT
materiał rozdzielczy
tworzywo sztuczne
kolor obudowy
czarny (podobny do RAL 9005)
Gniazdo śrubowe
CuZn, niklowany
Materiał styków
CuZn
Powierzchnia styku
pozłacany
Materiał podstawy styków
PBT (UL 94 V0)

Dane techniczne kabla

Cykle gięcia
2 mln
Ekranowane
Nie
Halogenki
Nie
kolor płaszcza
czarny
Liczba biegunów
4
Materiał płaszcza
PUR
promień zgięcia min., ruchomy
10 x średnica kabla
Przekrój przewodu (druk/online)
16 x 0,34 mm² + 2 x 0,75 mm²
średnica zewnętrzna
8,5 mm
Długość kabla
10 m
Przydatność do łańcucha ciągowego
Tak

Klasyfikacje

ETIM 8.0
EC002585
ETIM 9.0
EC002585
ETIM 10.0
EC002585
ECLASS 14.0
27-44-01-08
ECLASS 15.0
27-44-01-08
