SAIE-M12B-4-H12TL-M16
Abbildung ähnlich
SAIE-M12B-4-H12TL-M16

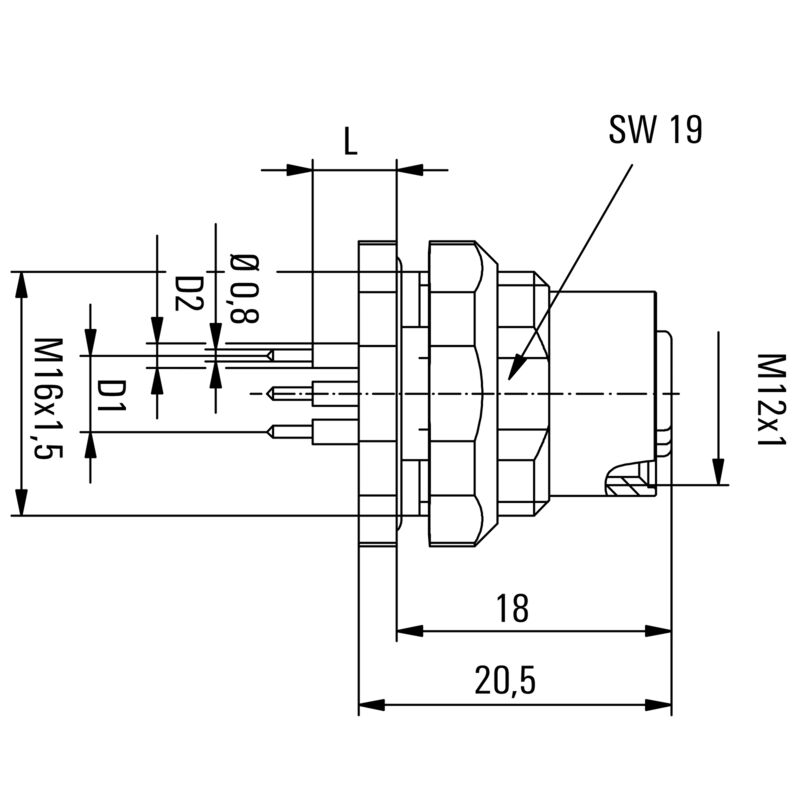

Maßzeichnung
L(board-to-board distance) = 12mm
D1 = 5,5 mm
D2 = 1,4 mm
SAIE-M12B-4-H12TL-M16
Leiterplatten-Layout
SAIE-M12B-4-H12TL-M16
Frontplattenausschnitt
SAIE-M12B-4-H12TL-M16
Polbild
M12 = A-coded

SAIE-M12B-4-H12TL-M16

Einbaustecker, M12, Montagegewinde: M 16 x 1,5, Polzahl: 4, Litzen-/Kabellänge:

Art.-Nr. 2421660000
Datenblatt herunterladen Engineering Support Produkt Downloads
Verwandte Artikel 45
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Technische Daten Leiterplattensteckverbinder Allgemeine Daten Werkstoffdaten Systemkennwerte Klassifikationen

Zulassungen

ROHS
Konform

Allgemeine Bestelldaten

Version
Einbaustecker, M12, Montagegewinde: M 16 x 1,5, Polzahl: 4, Litzen-/Kabellänge:
Order No.
2421660000
Type
SAIE-M12B-4-H12TL-M16
GTIN (EAN)
4050118429633
수량
10 Stück

Abmessungen und Gewichte

Masa netto
20 g

Umweltanforderungen

RoHS Compliance Status
Konform mit Ausnahme
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
0ea6d931-f9e9-40a6-89d9-8d67103189d3

Technische Daten Leiterplattensteckverbinder

Codierung
A-codiert
Gehäuse
M12 Buchse
Montageart
Hinterwandmontage
Polzahl
4
Shield connection
Nein
Výška instalace
12 mm
Nennspannung
250 V
Nennspannung
250 V (4-polig) / 60V (5-polig) / 30V (8-polig)
Nominal current
4 A
Courant nominal
4A (4- und 5-polig)/2A (8-polig)
Hőmérsékleti tartomány
-30…80 °C
IP67
Kontaktoberfläche
Au (Gold)
Gehäusebasismaterial
CuZn
vernickelt
Connection thread
M12
Par de apriete
M12: 0,8 Nm
Монтажная резьба
M 16 x 1,5
Montagemoment
  • max.:
    1,2 Nm
Mounting torque range
1.2 Nm
Isolationswiderstand
100 MΩ
Verschmutzungsgrad
3 (2 innerhalb des abgedichteten Bereiches)
Steckzyklen
≥ 100
Kontaktmaterial
Cu-leg
Kontermuttermaterial
CuZn, vernickelt
Flanschgehäusematerial
CuZn, vernickelt

Allgemeine Daten

Polzahl
4
Material capotas
CuZn
vernickelt
Anschlussgewinde
M12
Kontaktmaterial
Cu-leg
Kontaktoberfläche
Au (Gold)
Montageart
Hinterwandmontage
IP67
Steckzyklen
≥ 100

Werkstoffdaten

Materiale dei contatti
Cu-leg
Kontaktoberfläche
Au (Gold)

Systemkennwerte

IP67
Isolationswiderstand
100 MΩ
Polreihenzahl
1
Polzahl
4
Steckzyklen
≥ 100

Klassifikationen

ETIM 8.0
EC003568
ETIM 9.0
EC003568
ETIM 10.0
EC003568
ECLASS 14.0
27-44-01-10
ECLASS 15.0
27-44-01-10
