Tulajdonságok
| Változat | Beépített dugók, M12, Felerősítő menet: M 12, Pólusszám: 4, Sodrat / kábelhossz: |
| Rendelési szám | 2424170000 |

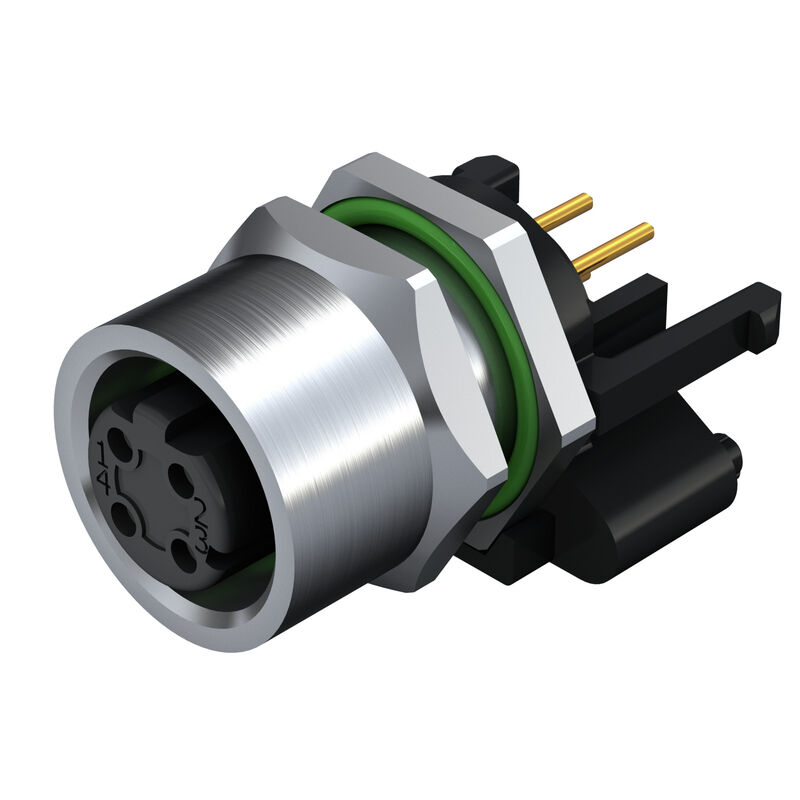

| Típus | SAIE-M12BD-4-H10TL |
| GTIN (EAN) | 4050118432077 |
| Qty. | 10 Darab |
| Nettó tömeg | 18,3 g |
| RoHS megfelelőségi állapot | Megfelel, kivétellel |
| RoHS alóli kivétel (ha van/ismert ilyen) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 0ea6d931-f9e9-40a6-89d9-8d67103189d3 |
| Felszerelés típusa | Hátlapi rögzítés |
| Ház felülete | nikkelezett |
| Házak | M12 aljzat |
| Kódolás | D kódolású |
| Pólusszám | 4 |
| Rögzítőmenet | M12 |
| Szerelési magasság | 10 mm |
| Árnyékolás csatlakozás | Igen |
| Névleges feszültség | 250 V |
| Névleges feszültség | 250 V |
| Névleges áram | 4 A |
| Névleges áram | 4 A |
| Hőmérsékleti tartomány | -30…80 °C |
| Védelmi osztály | IP67 |
| Érintkező felület | Au (arany) |
| Ház fő anyaga |
CuZn
nikkelezett |
| Csatlakozási menet | M12 |
| Meghúzási nyomaték | M12: 0,8 Nm |
| Felerősítő menet | M 12 |
| Meghúzási nyomaték |
|
| Rögzítési nyomatéktartomány | 1.2 Nm |

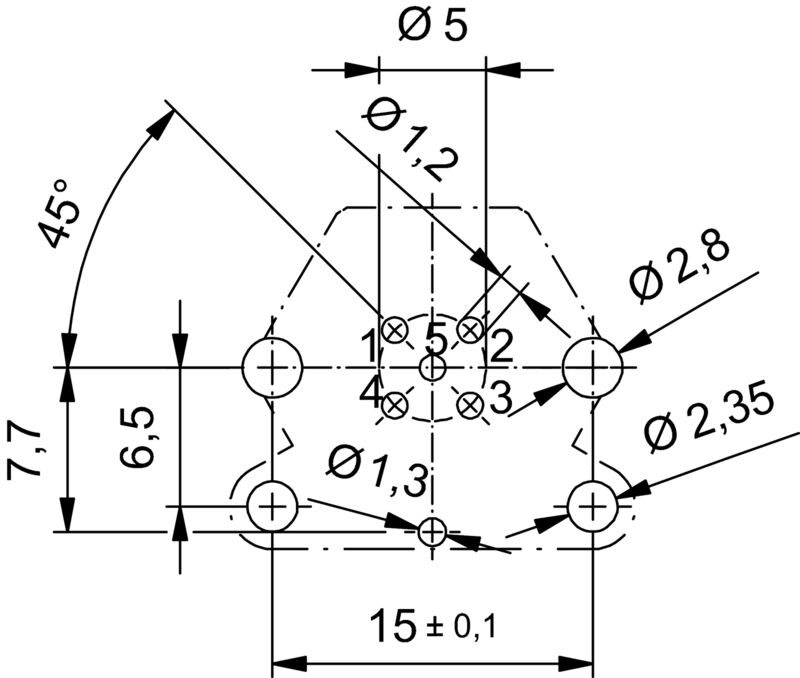

| Felszerelés NYÁK-ra | Merülőforrasztás |
| Szigetelés erőssége | 100 MΩ |
| Szennyezés súlyossága | 3 (2 a tömített részen belül) |
| Dugaszolási ciklusok | ≥ 100 |
| Érintkező anyaga | Cu-ötvözet |
| Záróanya anyaga | Nikkelezett CuZn |
| Peremes szerelésű ház anyaga | Nikkelezett CuZn |
| Pólusszám | 4 |
| Ház fő anyaga |
CuZn
nikkelezett |
| Csatlakozási menet | M12 |
| Érintkező anyaga | Cu-ötvözet |
| Érintkező felület | Au (arany) |
| Felszerelés típusa | Hátlapi rögzítés |
| Védelmi osztály | IP67 |
| Dugaszolási ciklusok | ≥ 100 |
| Érintkező anyaga | Cu-ötvözet |
| Érintkező felület | Au (arany) |
| Felszerelés NYÁK-ra | Merülőforrasztás |
| Dugaszolási ciklusok | ≥ 100 |
| Pólusszám | 4 |
| Szigetelés erőssége | 100 MΩ |
| Védelmi osztály | IP67 |
| Érintkezősorok száma | 1 |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66007) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2424170000) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| Kiadványok | [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC003568 |
| ETIM 8.0 | EC003568 |
| ETIM 9.0 | EC003568 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9,1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-44-01-10 |
| ECLASS 12.0 | 27-44-01-10 |
| ECLASS 13.0 | 27-44-01-10 |
| ECLASS 14.0 | 27-44-01-10 |
| ROHS | Megfelel |
