SAIL-7/8BG-4-3.0U
SAIL-7/8BG-4-3.0U
Maßzeichnung
Straight socket
SAIL-7/8BG-4-3.0U
Polbild
Socket
SAIL-7/8BG-4-3.0U

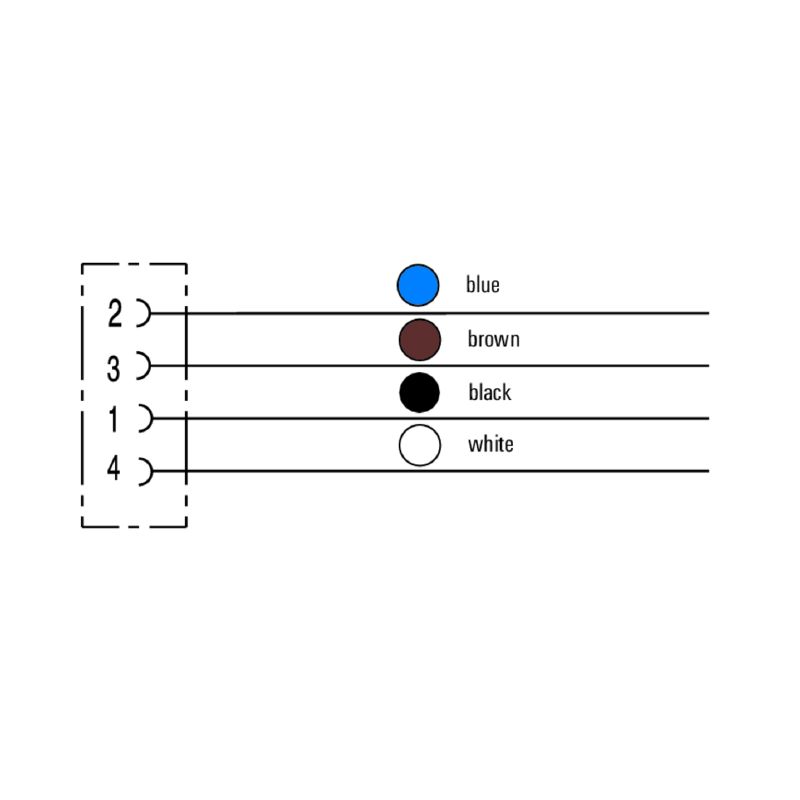

Schaltbild

SAIL-7/8BG-4-3.0U

Sensor/Aktor-Leitung, Einseitig offen, 7/8", Polzahl : 4 (3 + PE), 3 m, Buchse, gerade, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein

Ürün No. 1292140300
Veri sayfasını indir Engineering Support Téléchargements de produits
Produkty pokrewne 5
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Technische Daten Kabel Allgemeine Technische Daten Elektrische Eigenschaften Allgemeine Standards Stecker links Stecker rechts Produktbilder Klassifikationen

Zulassungen

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cULus)
E307231

Allgemeine Bestelldaten

Версия
Sensor/Aktor-Leitung, Einseitig offen, 7/8", Polzahl : 4 (3 + PE), 3 m, Buchse, gerade, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein
Best.-Nr.
1292140300
Тип
SAIL-7/8BG-4-3.0U
GTIN (EAN)
4050118088113
VPE
1 Stück

Abmessungen und Gewichte

Nettogewicht
352 g

Umweltanforderungen

RoHS Compliance Status
Konform
REACH SVHC
Lead 7439-92-1
SCIP
ebf89fc8-a87f-4691-b87a-dfb9921774b4

Technische Daten Kabel

Aislamiento
TPM
Apantallado
Nein
Apto para cadena de arrastre
Ja
Ciclos de flexión
5 Mio
Color de revestimiento
schwarz
Función PE
Ja
Funda de conformidad con el estilo UL AWM
20234 (80 °C / 1000 V)
Halógenos
Nein
Irradiation crosslinked
Nein
Longitud de cable
3 m
Longitud del conductor configurable
Nein
Material de la funda
PUR
Radio de flexión mín., con movimiento
7,5 x Kabeldurchmesser
Resistenza alle scintille di saldatura
Nein
Sección del conductor
1,5 mm²
비틀림 저항
0 °/m
온도 범위, 고정
-50...80 °C
온도 범위, 이동
-20...80 °C
외경
8 mm ± 0.2 mm
용접 비드 내성
Nein
컬러 코딩
braun
weiß
blau
schwarz
폴 수
4 (3 + PE)

Allgemeine Technische Daten

Ausführung
Buchse, gerade
Bemessungs-Stoßspannung
2.500 V
Bemessungsspannung (UL)
600 V
Connection thread
7/8"
gebrückt
Nein
Gehäusebasismaterial
PUR
Isolationswiderstand
108 Ω
Kodering
keine
Kontaktmaterial
CuZn
Kontaktoberfläche
Au (Gold)
LED
Nein
Material Gewindering
Zinkdruckguss
Nennspannung
300 V
Nennstrom
9 A
Schutzart
IP68
im verschraubten Zustand
Steckzyklen
≥ 100
Temperaturbereich Gehäuse
-40 … +85 ° C
Verschmutzungsgrad
3

Elektrische Eigenschaften

Rated current
9 A (4- und 5-Polig), 12 A (3-Polig)
공칭 전압
300 V
볼륨 저항
≤3 mΩ
절연 저항
108 Ω

Allgemeine Standards

Certificate no. (cULus)
E307231

Stecker links

Stecker links
7/8", IP68, Buchsenkontakt, gerade, Kunststoff, ungeschirmt

Stecker rechts

Stecker rechts
freies Leiterende

Produktbilder

Bildüberschrift-06
Das ideale Werkzeug: das Verschraubungswerkzeug Screwty ® Drehmoment
Bildunterschrift-06
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Klassifikationen

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
