SAIL-M12G-S-5.0P
SAIL-M12G-S-5.0P
Dessin coté
SAIL-M12G-S-5.0P
Schéma des pôles
Plug
SAIL-M12G-S-5.0P
Schéma
SAIL-M12G-S-5.0P
L'outil idéal : Screwty ® avec fonction de serrage
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12G-S-5.0P

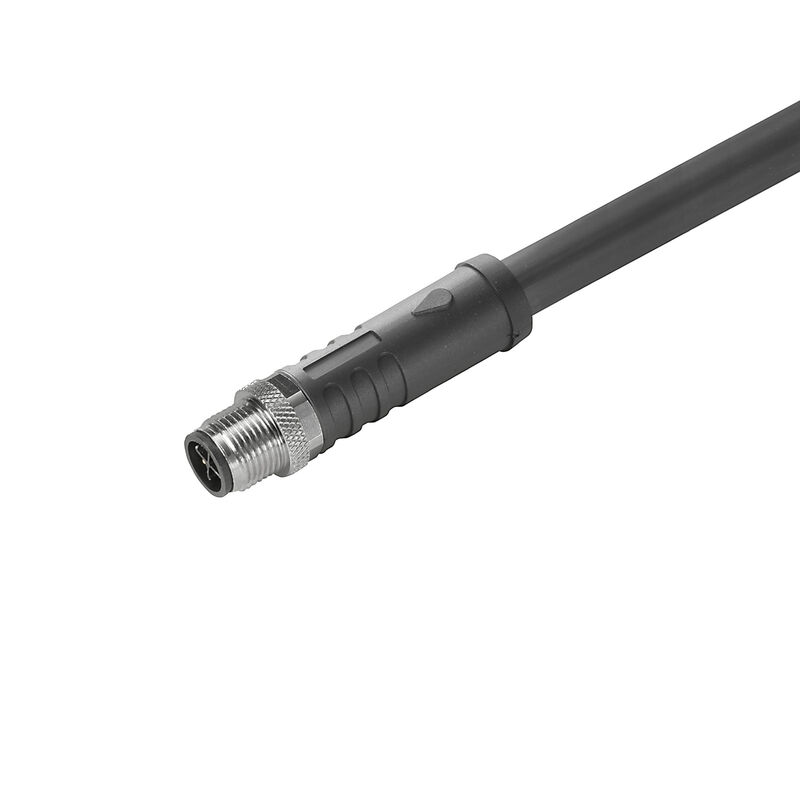

Cordon d'alimentation, Une extrémité sans connecteur, M12, Nombre de pôles : 4 (3 + PE), 5 m, Mâle, droit, Blindé: Non, LED: Non, Matériau de la gaine: PUR, Halogène: Non

Référence produit 2050230500
Fiche technique Soutien à l'ingénierie
Autres produits de la même gamme 5
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Caractéristiques techniques câble Caractéristiques techniques générales Propriétés électriques Normes générales Normes Mâle gauche Mâle droite Classifications

Agréments

Agréments
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nº de certificat (cULus)
E310075

Informations générales de commande

Version
Cordon d'alimentation, Une extrémité sans connecteur, M12, Nombre de pôles : 4 (3 + PE), 5 m, Mâle, droit, Blindé: Non, LED: Non, Matériau de la gaine: PUR, Halogène: Non
Référence
2050230500
Type
SAIL-M12G-S-5.0P
GTIN (EAN)
4050118441062
Qté.
1 Pièce

Dimensions et poids

Poids net
300 g

Conformité environnementale du produit

Statut de conformité RoHS
Conforme avec exemption
Exemption RoHS (le cas échéant/connue)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Caractéristiques techniques câble

Acceleration
5 m/s²
Bending cycles
10 Mio
Bending radius, min., moving
7,5 x diamètre du câble
Bending radius, min., stationary
4 x diamètre du câble
Cable length
5 m
Diamètre extérieur
9.6 mm ± 0.3 mm
Halogen
Non
Insulation
PP
Irradiation crosslinked
Non
Lunghezza cavo configurabile
Non
Nombre de pôles
4 (3 + PE)
Odporność na iskry spawalnicze
Non
PE-Funktion
Oui
Plage de température, en mouvement
-40...80 °C
Schleppkettentauglichkeit
Oui
Sección del conductor
1,5 mm²
Sheath material
PUR
Sheathing colour
noir
Shielded
Non
Speed
5 m/s
Temperature range, stationary
-50...80 °C
Tropicalisé (résistant aux perles de soudure)
Non
UL AWM 방식 규격 외부 클래딩
20234 (80 °C / 1000 V)
Цветовая кодировка
gris
noir
brun
Vert/jaune

Caractéristiques techniques générales

Codage
S-coded
Couple de serrage
M12: 1.0 Nm
Courant nominal
12 A
Cycles d'enfichage
≥ 100
Degré de pollution
3
Degré de protection
IP67
Vissé
Filetage du raccordement
M12
LED
Non
Matériau de base du boîtier
PUR
Plage de températures du coffret
-40 … +85 ° C
Résistance d'isolation
108 Ω
Surface du contact
doré
Taille de clé
13 mm
Tension nominale
600 V
Version
Mâle, droit

Propriétés électriques

Résistance d'isolation
108 Ω
Tension nominale
600 V

Normes générales

Certificate no. (cULus)
E310075
Standardní konektor
IEC 61076-2-111

Normes

Norme de connecteur
IEC 61076-2-111

Mâle gauche

Prise de raccordement à gauche
M12, Codage S, IP67, Contact mâle, droit, Plastique, non blindé

Mâle droite

Prise de raccordement à droite
extrémité libre du conducteur

Classifications

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
