SAIL-M12GM8SG-4S7.7UIE
SAIL-M12GM8SG-4S7.7UIE
Profilritning
Male, straight
SAIL-M12GM8SG-4S7.7UIE
Profilritning
Male, straight
SAIL-M12GM8SG-4S7.7UIE
Polschema
M12 = A-coded
SAIL-M12GM8SG-4S7.7UIE
Polschema
Socket
SAIL-M12GM8SG-4S7.7UIE
Kopplingsbild

SAIL-M12GM8SG-4S7.7UIE

Denna produkt är snart inte tillgänglig längre.

Sista orderdatum: /Date(1790719200000)/

Alternativ produkt: 1296790750

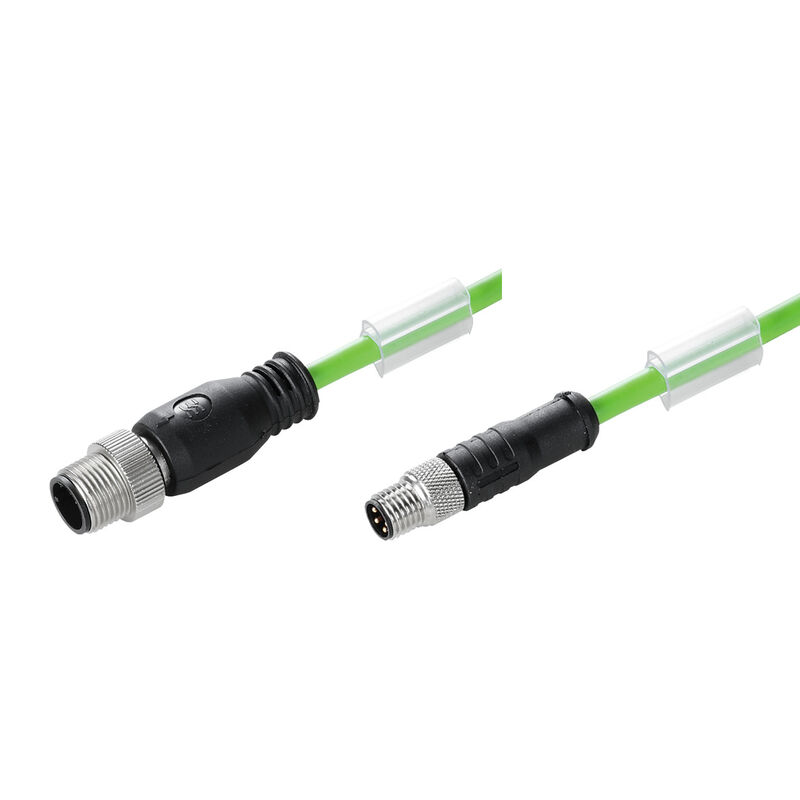

Bussledning, Anslutningsledning, M12 / M8, Antal poler: 4, 7.7 m, Skärmad: Ja, LED: Nej, Mantelmaterial: PUR, Halogener: Nej

Produkt-ID 1296790770
Ladda ner datablad Teknisk support
Använda produkter 16
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Tekniska data för kabel Allmänna tekniska data Kontakt vänster Kontakt höger Produktillustrationer Klassificeringar

Godkännanden

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse

Allmänna beställningsdata

Utförande
Bussledning, Anslutningsledning, M12 / M8, Antal poler: 4, 7.7 m, Skärmad: Ja, LED: Nej, Mantelmaterial: PUR, Halogener: Nej
Art.nr.
1296790770
Typ
SAIL-M12GM8SG-4S7.7UIE
GTIN (EAN)
4050118623949
Förp.
1 items
Leveransstatus
Denna artikel kommer inte längre att finnas i framtiden.
Sista orderdatum
/Date(1790719200000)/
Alternativ produkt
[1296790750](~/p/1296790750)

Mått och vikter

Nettovikt
200 g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Tekniska data för kabel

A következő kábeltartókhoz:
Ja
Antal poler
4
Cable length
7,7 m
Färkodning
blå
orange
vit/blå
vit/orange
Guaina secondo UL AWM Style
20963 (80 °C / 30 V)
Gyorsulás
5 m/s²
Hajlítási ciklusok
5 Mio
Hajlítási sugár, min., mozgó
7,5 x kabeldiameter
Hajlítási sugár, min., álló
4 x kabeldiameter
Halogén
Nej
Irradiation crosslinked
Nej
Konfigurálható kábelhossz
Nej
Köpeny anyaga
PUR
Köpeny színe
grön
Sebesség
180 m/s
Szigetelés
PP
Säker mot svetsstänk
Nej
Temperaturområde, fast lagd
-40...80 °C
Welding spark resistance
Nej
Ytterdiameter
4.8 mm ± 0.3 mm
árnyékolt
Ja
Érkeresztmetszet
0,15 mm²
하이브리드 케이블
Nej

Allmänna tekniska data

IP67
Anslutningsgänga
M12 / M8
Anslutningsvridmoment
M8: 0.6 Nm
M12: 1.0 Nm
bockad
Nej
Kapslingsmaterial
PUR
Kontaktyta
förgylld
LED
Nej
Material låsring
Mässing, förnicklad
Märkström
4 A
Nedsmutsningsgrad
3
Stickcykler
≥ 100
Temperaturområde kapsling
-25…+80 °C

Kontakt vänster

Stickkontakt vänster
M12, IP67, hankontakt, rak, Plast, skärmade

Kontakt höger

Stickkontakt höger
M8, IP67, hankontakt, rak, Plast, skärmade

Produktillustrationer

Överskrift för figur 08
Det idealiska verktyget: Screwty ® med momentfunktion
Bildtext-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Klassificeringar

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
