SAIL-M12WM12G-S-3.0P
SAIL-M12WM12G-S-3.0P
Méretrajz
SAIL-M12WM12G-S-3.0P
Méretrajz
SAIL-M12WM12G-S-3.0P
Póluskiosztás
Plug
SAIL-M12WM12G-S-3.0P
Póluskiosztás
Socket
SAIL-M12WM12G-S-3.0P
Kapcsolási rajz
SAIL-M12WM12G-S-3.0P
Az ideális szerszám: Screwty ® nyomaték funkcióval
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12WM12G-S-3.0P

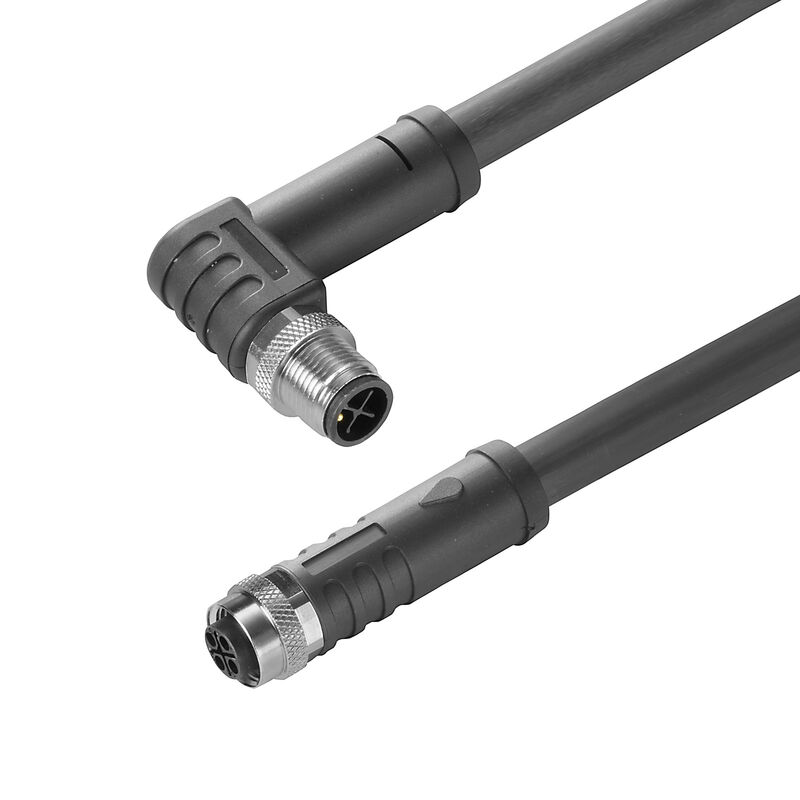

Tápkábelek, Csatlakozóvezeték, M12 / M12, Pólusok száma : 4 (3 + PE), 3 m, tű (papa), hajlított - hüvely (mama), egyenes, árnyékolt: Nem, LED: Nem, Köpeny anyaga: PUR, Halogén: Nem

Cikkszám 2050350300
Adatlap letöltése
Kapcsolódó termékek 4
Approvals Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége Specyfikacje techniczne kabla Dane ogólne techniczne Właściwości elektryczne Standardy ogólne Normy Kontakt vänster Kontakt höger Besorolások

Approvals

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate no. (cULus)
E310075

Általános rendelési adatok

Version
Tápkábelek, Csatlakozóvezeték, M12 / M12, Pólusok száma : 4 (3 + PE), 3 m, tű (papa), hajlított - hüvely (mama), egyenes, árnyékolt: Nem, LED: Nem, Köpeny anyaga: PUR, Halogén: Nem
Order No.
2050350300
Type
SAIL-M12WM12G-S-3.0P
GTIN (EAN)
4050118441529
Qty.
1 Darab

Méretek és tömegek

Nettó tömeg
200 g

Termékek környezetvédelmi megfelelősége

RoHS Compliance Status
Megfelel, kivétellel
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Specyfikacje techniczne kabla

Acceleration
5 m/s²
Bending cycles
10 mln
Bending radius, min., moving
7,5 x średnica kabla
Bending radius, min., stationary
4 x średnica kabla
Cable length
3 m
Colour coding
szary
czarny
brązowy
zielony / żółty
Configurable cable length
Nie
Core cross-section
1,5 mm²
Halogen
Nie
Insulation
PP
Irradiation crosslinked
Нет
Number of poles
4 (3 + PE)
Outer cladding in accordance with UL AWM style
20234 (80 °C / 1000 V)
Outside diameter
9.6 mm ± 0.3 mm
PE function
Ja
Resistant to welding beads
No
Sheath material
PUR
Sheathing colour
black
Shielded
No
Speed
5 m/s
Suitable for cable carriers
Yes
Temperature range, moving
-40...80 °C
Temperature range, stationary
-50...80 °C
Welding spark resistance
No

Dane ogólne techniczne

AF size
13 mm
Coding
S-coded
Connection thread
M12 / M12
Contact surface
pozłacany
Housing main material
PUR
Insulation resistance
108 Ω
LED
Нет
Nominal current
12 A
Nominal voltage
600 V
Plugging cycles
≥ 100
Pollution severity
3
Protection degree
IP67
when screwed in
Temperature range of housing
-40 … +85 ° C
Tightening torque
M12: 1.0 Nm
Version
pin, angled - bush straight

Właściwości elektryczne

Insulation resistance
108 Ω
Nominal voltage
600 V

Standardy ogólne

Certificate no. (cULus)
E310075
Connector standard
IEC 61076-2-111

Normy

Connector standard
IEC 61076-2-111

Kontakt vänster

Plug left
M12, S-kodad, IP67, hankontakt, vinklad 90°, Plast, oskärmad

Kontakt höger

Plug right
M12, S-kodad, IP67, honkontakt, rak, Plast, oskärmad

Besorolások

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
