Tulajdonságok
| Változat | Érzékelő/beavatkozó vezeték, Egyik oldalon szabad vég, M23, Pólusszám: 19, 30 m, tű, egyenes, árnyékolt: Nem, LED: Nem, Köpeny anyaga: PUR, Halogén: Nem |
| Rendelési szám | 1818163000 |
| Típus | SAIS-M23-19P-ST-30M |
| GTIN (EAN) | 4050118095814 |
| Qty. | 1 Darab |
| Nettó tömeg | 3 750 g |
| RoHS megfelelőségi állapot | Megfelel, kivétellel |
| RoHS alóli kivétel (ha van/ismert ilyen) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| A következő kábeltartókhoz: | Igen |
| Csavarási ellenállás | 0 °/m |
| Hajlítási ciklusok | 2 millió |
| Hajlítási sugár, min., mozgó | 10 x kábelátmérő |
| Halogén | Nem |
| Hegesztési szikrákkal szembeni ellenállás | Nem |
| Hegesztésnek ellenálló | Nem |
| Keresztkötéses irradiáció | Nem |
| Kábelhossz | 30 m |
| Köpeny anyaga | PUR |
| Köpeny színe | fekete |
| Külső bevonat az UL AWM stílusnak megfelelően | 21198 (80 °C / 300 V) |
| Outside diameter | 9.1 mm ± 0.3 mm |
| Pólusok száma | 19 |
| Szigetelés | TPM |
| Színkód gyűrű |
Ibolyaszín
Piros Fekete Zöld / sárga Yellow / brown barna / zöld Fehér Sárga Pink szürke / barna Barna Szürke piros / kék Zöld Kék szürke / pink fehér / zöld fehér / sárga fehér / szürke |
| Temperature range, moving | -25...80 °C |
| Temperature range, stationary | -50...80 °C |
| Vezeték keresztmetszet (nyomtatás/online) | 3 x 0,75 mm² + 16 x 0,34 mm² |
| árnyékolt | Nem |
| Ér, az UL AWM stílusnak megfelelően | 10493 (80 °C / 300 V) |
| Connection side version |
|
| Connection side version 1 | M23, Pin, External thread, straight |
| Csatlakozási menet | M23 |
| Dugaszolási ciklusok | ≥ 50 |
| Ház fő anyaga | PUR |
| Ház hőmérsékleti tartománya | -25…+80 °C |
| LED | Nem |
| Meghúzási nyomaték | M23: 2,5 Nm |
| Menetes gyűrű anyaga | Cink présöntvény |
| Névleges feszültség | 120 V |
| Névleges áram | 8 A |
| Szennyezés súlyossága | 2 |
| Szigetelés erőssége | 1012 Ω |
| Változat | tű, egyenes |
| Védelmi osztály | IP67 |
| áthidalt | Nem |
| Érintkező felület | Aranyozott |
| Névleges feszültség | 120 V |
| Szigetelés erőssége | 1012 Ω |
| Tanúsítvány száma (cURus) | E486077 |
| Csatlakozó, bal | IP67, dugós érintkező, egyenes, Műanyag, árnyékolatlan |
| Csatlakozó, jobb | szabad vezetékvég |

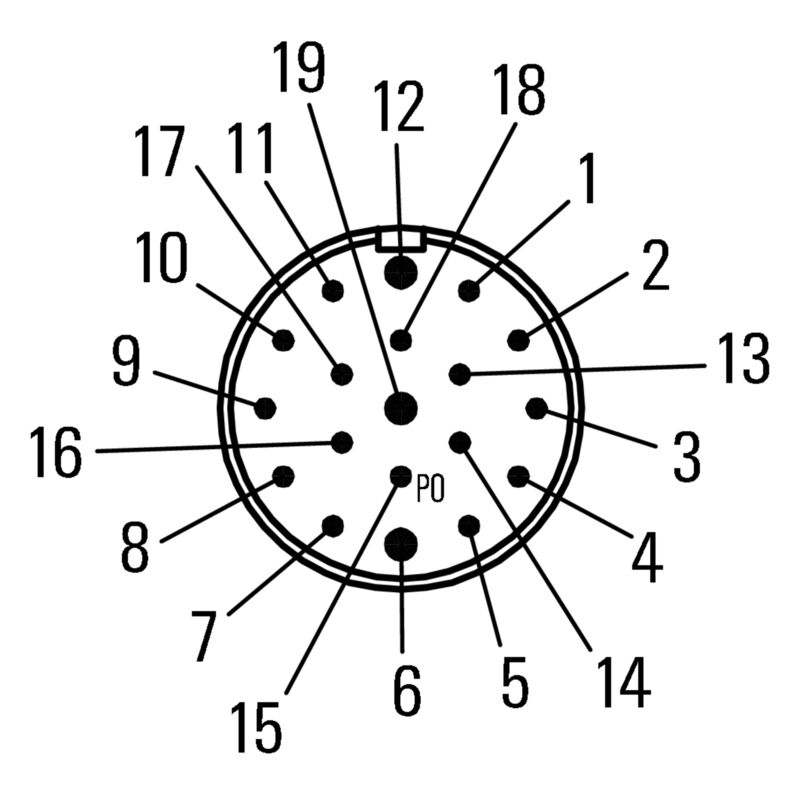

| Illusztráció címe 04 | Póluskiosztás |
| Kép alcím-04 | Male |

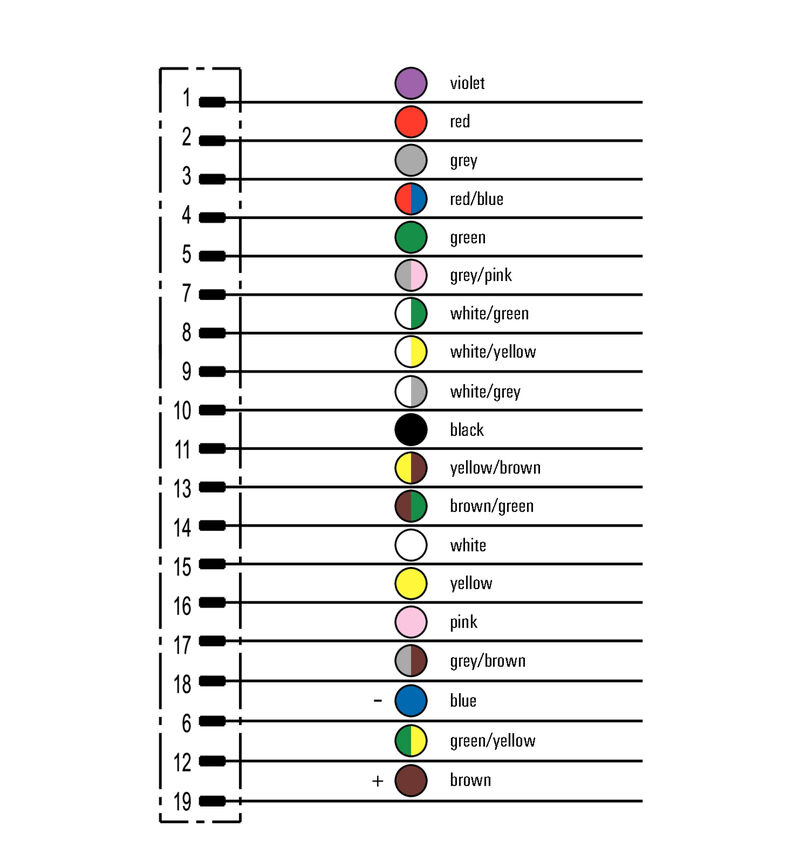

| Illusztráció címe 05 | Kapcsolási rajz |
| Illusztráció címe 06 | Az ideális szerszám: Screwty ® nyomaték funkcióval |
| Kép alcím-06 | Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| Kiadványok | [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 9.0 | EC001855 |
| ECLASS 9.0 | 27-06-03-11 |
| ECLASS 9,1 | 27-06-03-11 |
| ECLASS 10.0 | 27-06-03-11 |
| ECLASS 11.0 | 27-06-03-11 |
| ECLASS 12.0 | 27-06-03-11 |
| ECLASS 13.0 | 27-06-03-11 |
| ECLASS 14.0 | 27-06-03-11 |
| Jóváhagyások |    |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (cURus) | E486077 |
