Tulajdonságok
| Verzió | NYÁK dugaszoló csatlakozó, tűs érintkezősor, Forrasztható peremes aljzat, THT/THR-forrasztott csatlakozással, 3.50 mm, Pólusszám: 11, 180°, Forrasztótüske hossza (l): 3.2 mm, ónozott, fekete, Doboz |
| Rendelési szám | 1842630000 |

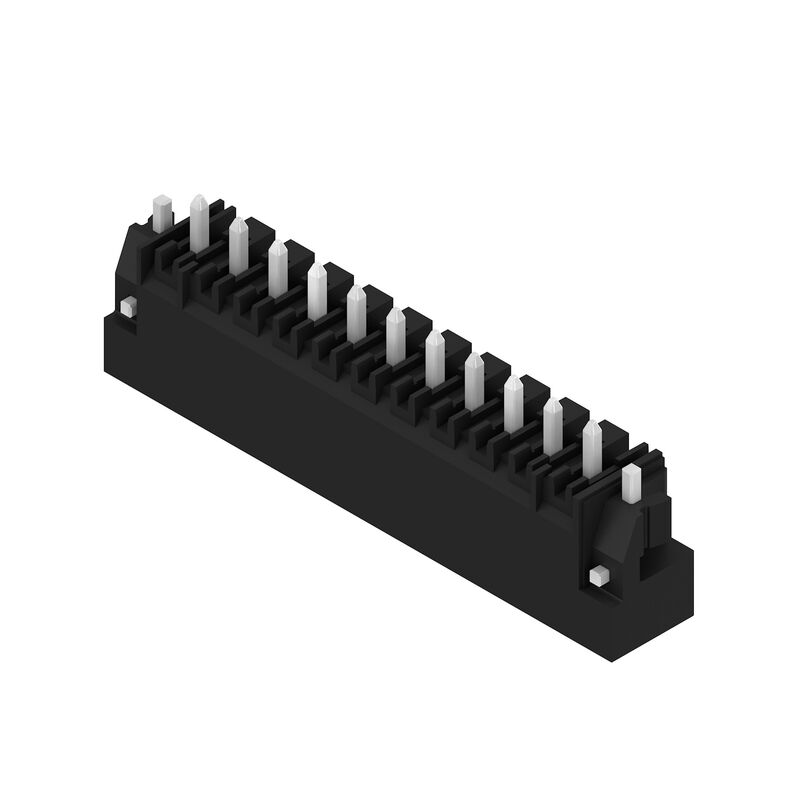

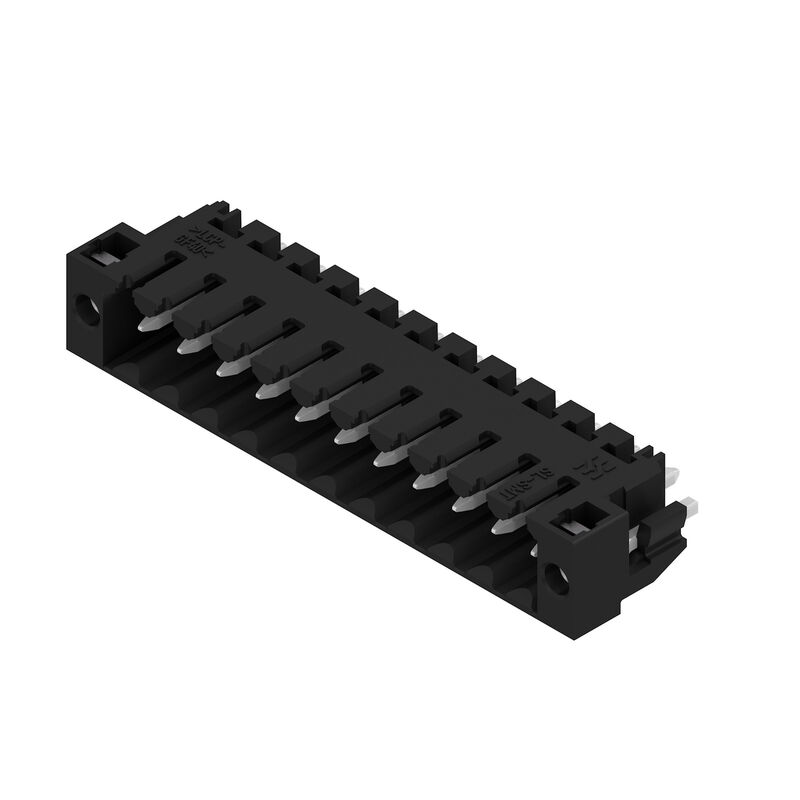

| Típus | SL-SMT 3.50/11/180LF 3.2SN BK BX |
| EAN | 4032248353996 |
| Qty. | 36 Darab |
| Termékadatok |
IEC: 320 V / 15 A UL: 300 V / 10 A |
| Csomagolás | Doboz |
| Mélység | 7,5 mm |
| Mélység (coll) | 0,295 inch |
| Magasság | 14,3 mm |
| Magasság (coll) | 0,563 inch |
| Legalacsonyabb változat magassága | 11,1 mm |
| Szélesség | 45,5 mm |
| Szélesség (coll) | 1,791 inch |
| Nettó tömeg | 4,26 g |
| REACH SVHC | / |
| Termékcsalád | OMNIMATE Jel - BL/SL 3.50 sorozat |
| Csatlakozás típusa | Áramköri lap csatlakozás |
| Felszerelés NYÁK-ra | THT/THR-forrasztott csatlakozással |
| Osztás, mm (P) | 3,5 mm |
| Osztás, inch (P) | 0,138 " |
| Kimenő könyök | 180° |
| Pólusszám | 11 |
| Forrasztótüskék száma pólusonként | 1 |
| Forrasztótüske hossza (l) | 3,2 mm |
| Forrasztótüske tűrése | 0 / -0,3 mm |
| Forrasztótüske méretei |
d = 1,2 mm
Nyolcszögletű |
| Forrasztótüske méretei=d Tűrés | 0 / -0,03 mm |
| Forrasztószem furatátmérője (D) | 1,4 mm |
| Forrasztószem furatátmérőjének tűrése (D) | + 0,1 mm |
| Forraszbetét külső átmérője | 2,3 mm |
| Sablon nyílás átmérő | 2,1 mm |
| L1, mm | 35 mm |
| L1, inch | 1,378 " |
| Sorok száma | 1 |
| Érintkezősorok száma | 1 |
| Érintésvédelem a DIN VDE 57 106 szerint | Ujjak számára biztonságos dugaszolt/ Kézfej számára biztonságos nem dugaszolt |
| Érintésvédelem a DIN VDE 0470 szerint | IP 20 dugaszolva / IP 10 nem dugaszolva |
| Védelmi osztály | IP10 |
| Térfogati ellenállás | ≤5 mΩ |
| Kódolható | Igen |
| Dugaszolási ciklusok | 25 |
| Dugaszolási erő/pólus, max. | 6 N |
| Húzóerő / pólus, max. | 6 N |
| Szigetelőanyag | LCP GF |
| Szín | fekete |
| Színskála (hasonló) | RAL 9011 |
| Szigetelőanyag csoport | IIIa |
| Kúszóútképzési összehasonlítási szám (CTI) | ≥ 175 |
| Moisture Level (MSL) | 1 |
| UL 94 éghetőségi osztály | V-0 |
| Érintkező anyaga | Cu-ötvözet |
| Érintkező felület | ónozott |
| Forrasztott csatlakozás rétegszerkezete | 2...3 µm Ni / 5...7 µm Sn |
| Dugaszolható csatlakozás rétegszerkezete | 2...3 µm Ni / 5...7 µm Sn |
| Tárolási hőmérséklet, min. | -40 °C |
| Tárolási hőmérséklet, max. | 70 °C |
| Üzemi hőmérséklet, min. | -50 °C |
| Üzemi hőmérséklet, max. | 100 °C |
| Hőmérsékleti tartomány, telepítés, min. | -30 °C |
| Hőmérsékleti tartomány, telepítés, max. | 100 °C |
| szabvány szerint tesztelve |
IEC 60664-1
IEC 61984 |
| Névleges áram, min. pólusszám (Tu=20 °C) | 15 A |
| Névleges áram, maximális pólusszám (Tu=20 °C) | 12 A |
| Névleges áram, min. pólusszám (Tu=40°C) | 13 A |
| Névleges áram, maximális pólusszám (Tu=40°C) | 10 A |
| Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 320 V |
| Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 160 V |
| Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez | 160 V |
| Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 2,5 kV |
| Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 2,5 kV |
| Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez | 2,5 kV |
| Rövid idejű határáram ellenállás | 3 x 1s mit 100 A |
| Intézet (CSA) | CSA |
| Tanúsítvány száma (CSA) | 200039-1176845 |
| Névleges feszültség (B felhasználási csoport / CSA) | 300 V |
| Névleges feszültség (D felhasználási csoport / CSA) | 300 V |
| Névleges áram (B felhasználási csoport / CSA) | 10 A |
| Névleges áram (D felhasználási csoport / CSA) | 10 A |
| Hivatkozás a tanúsítási értékekre | A megadott adatok maximális értékek - lásd a tanúsítványt. |
| Intézet (UR) | UR |
| Tanúsítvány száma (UR) | E60693 |
| Névleges feszültség (B felhasználási csoport / UL 1059) | 300 V |
| Névleges feszültség (D felhasználási csoport / UL 1059) | 300 V |
| Névleges áram (B felhasználási csoport/ UL 1059) | 10 A |
| Névleges áram (D felhasználási csoport/ UL 1059) | 10 A |
| Hivatkozás a tanúsítási értékekre | A megadott adatok maximális értékek - lásd a tanúsítványt. |
| Csomagolás | Doboz |
| VPE hosszúság | 107 mm |
| VPE szélesség | 99 mm |
| VPE magasság | 60 mm |
| IPC megfelelőség | A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük. |
