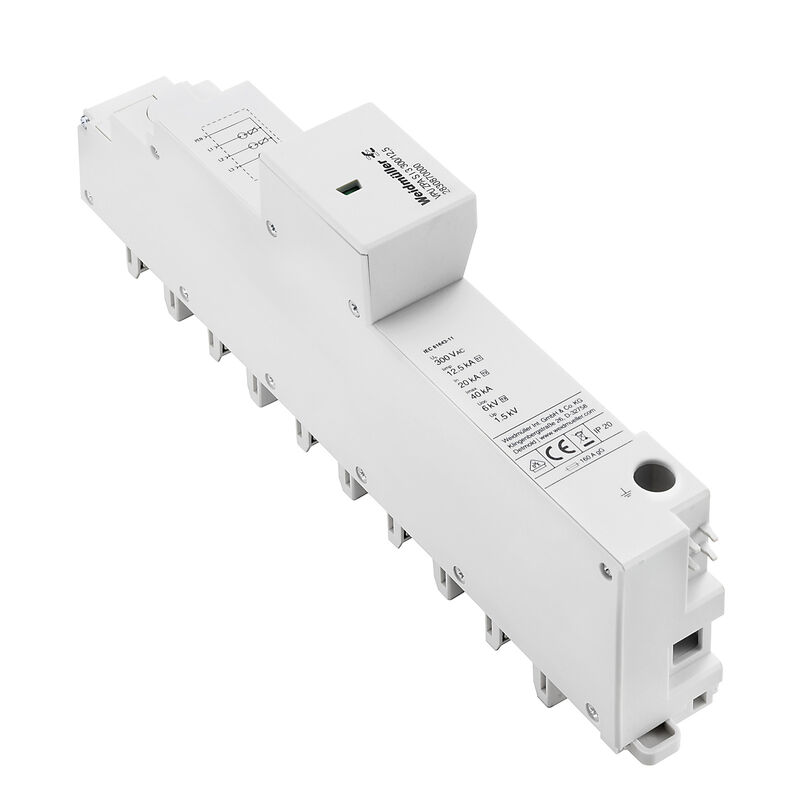

VPU ZPA S I 3 300/12,5

Túlfeszültség-levezető, Kisfeszültség, Szivárgási áram mentes, TN-C

Cikkszám 2830870000

Tulajdonságok

Általános rendelési adatok

Változat	Túlfeszültség-levezető, Kisfeszültség, Szivárgási áram mentes, TN-C
Rendelési szám	2830870000
Típus	VPU ZPA S I 3 300/12,5
GTIN (EAN)	4064675390039
Qty.	1 Darab

Méretek és tömegek

Mélység	101,6 mm
Mélység (coll)	4 inch
Magasság	230,6 mm
Magasság (coll)	9,079 inch
Szélesség	36 mm
Szélesség (coll)	1,417 inch
Nettó tömeg	613 g

Hőmérsékletek

Tárolási hőmérséklet	-40 °C...85 °C
Üzemi hőmérséklet	-40 °C...85 °C
Páratartalom	5...95% páralecsapódás nem megengedett

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot	Megfelel, kivétel nélkül
REACH SVHC	No SVHC above 0.1 wt%

Általános adatok

Kivitel	40 mm-es gyűjtősínekhez
Optikai működésjelzés	zöld = OK; piros = meghibásodott levezető - cserélje
segédérintkező	Nem
Szegmens	Teljesítményelosztás
Szín	szürke
UL 94 éghetőségi osztály	V-0
Változat	Szivárgási áram mentes
Védelmi osztály	IP30 in combination with the cover IP20
Üzemi magasság	≤ 4000 m

IEC / EN névleges adatok

Biztosíték	Nem szükséges biztosíték ≤160 A gG
Energia koordináció (≤10 m)	I. típus II. típus III. típus
Feszültség típusa	AC
Jelzőérintkező	Nem
Kisfeszültségű hálózat	TN-C
Kisülési áram I_n (8/20 µs) vezeték-PE	20 kA
Kombinált impulzus, U_OC	6 kV
Követelmény kategória az IEC 61643-11 szerint	I. típus II. típus III. típus
Követelmény osztály az EN 61643-11 szerint	T1 T2 T3
Követőáram kioltási képesség, I_fi	A követőáramot nem kell figyelembe venni
Levezetőáram I_max. (8/20µs) vezeték-PE	40 kA
Mains voltage	230 V / 400 V
Max. folytonos feszültség, Uc (AC)	300 V
Névleges feszültség (AC)	240 V
Pólusszám	1
Rövid idejű túlfeszültség (feszültségcsúcs) – TOV	442 V
Rövidzárlati terhelhetőség I_SCCR	25 kA
SPD-típus	T1 T2 T3
Szabványok	IEC 61643-11 EN 61643-11
Szivárgási áram U feszültségnél_n	20 µA
Villám mérési áram I_imp(10/350 µs) (L-PE)	12,5 kA
Válaszidő	≤ 100 ns
Védettségi szint, U_p I áramnál_N (L/N-PE)	≤1,5 kV

Csatlakozási adatok

Vezetékcsatlakozás-technika	Csavaros csatlakozás
Csatlakozás típusa	Bilincses
Meghúzási nyomaték, max.	4,5 Nm
Rögzítési tartomány, névleges csatlakozás	16 mm²
Rögzítési tartomány, névleges csatlakozás, min.	4 mm²
Rögzítési tartomány, névleges csatlakozás, max.	35 mm²
Vezeték-keresztmetszet, flexibilis, AEH (DIN 46228-1), min.	16 mm²
Vezeték-keresztmetszet, flexibilis, AEH (DIN 46228-1), max.	25 mm²
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min.	16 mm²
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max.	35 mm²

Elektromos adatok

Feszültség típusa

Általános adatok

Pólusszám	1
Védelmi osztály	IP30 in combination with the cover IP20
Szín	szürke

Garancia

Időköz

5 év

Letöltések

Approval/Certificate/Document of Conformity	[EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_255407)
Engineering Data	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_310512)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2830870000)
User Documentation	[Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_256177)
Katalógusok	[Catalogues in PDF-format](LINK/Catalog.html)

Besorolások

ETIM 6.0	EC000941
ETIM 7.0	EC000941
ETIM 8.0	EC000941
ETIM 9.0	EC000941
ECLASS 9.0	27-13-08-05
ECLASS 9,1	27-13-08-05
ECLASS 10.0	27-13-08-05
ECLASS 11.0	27-13-08-05
ECLASS 12.0	27-17-90-90
ECLASS 13.0	27-17-90-90
ECLASS 14.0	27-17-90-90

Tanúsítványok

Jóváhagyások	![CE](/picture/CE.gif) ![VDE](/picture/VDE.gif)
ROHS	Megfelel
