Tulajdonságok
| Változat | Túlfeszültség-védelem műszerekhez és vezérléshez, Túlfeszültség-védelem, mérés-vezérlés-szabályozás, UP(L/N-PE) < 50 V |
| Rendelési szám | 1064730000 |

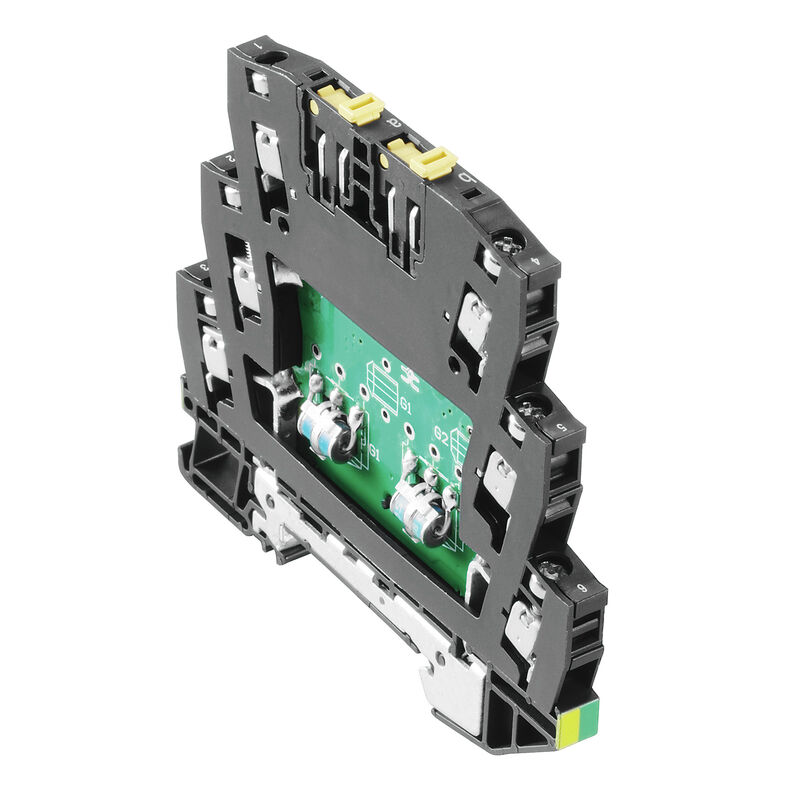

| Típus | VSSC6 TAZ 12VDC |
| GTIN (EAN) | 4032248830015 |
| Qty. | 10 Darab |
| Mélység | 81 mm |
| Mélység (coll) | 3,189 inch |
| Magasság | 88,5 mm |
| Magasság (coll) | 3,484 inch |
| Szélesség | 6,2 mm |
| Szélesség (coll) | 0,244 inch |
| Nettó tömeg | 41,2 g |
| Tárolási hőmérséklet | -40 °C...80 °C |
| Üzemi hőmérséklet | -40 °C...70 |
| Páratartalom | 5...96 % |
| SIL az IEC 61508 szerint | 3 |
| MTTF | 3 567 a |
| SFF | 100 % |
| λges | 32 |
| PFH, 1*10-9 óránként | 0 |
| RoHS megfelelőségi állapot | Megfelel, kivétellel |
| RoHS alóli kivétel (ha van/ismert ilyen) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 71e97bb7-979f-4330-94c0-20c629bb05e3 |
| Tanúsítvány száma (UL) | E311081 |
| UL tanúsítvány | [UL Zertifikat](PDF/E311081VOL1SEC3.pdf) |
| A, B gázcsoport | IIC |
| Belső induktív ellenállás, max. LI | 0 µH |
| Belső kapacitás, max. CI | 2 nF |
| Bemenő feszültség, max. Ui | 15 V |
| Bemenő áram, max. II | 12 A |
| C gázcsoport | IIB |
| D gázcsoport | IIA |
| Kivitel | sorkapocs |
| Optikai működésjelzés | Nem |
| Szegmens | Mérés - vezérlés - szabályozás |
| Szigetelési funkció | Nem |
| Szín | fekete |
| Sín | TS 35 |
| UL 94 éghetőségi osztály | V-0 |
| Változat | Túlfeszültség-védelem, mérés-vezérlés-szabályozás |
| Védelmi osztály | IP20 |
| Szennyezés súlyossága | 2 |
| Túlfeszültség kategória | III |
| Feszültség típusa | DC |
| Kapacitás | 4,9 pF |
| Kisülési áram In (8/20 µs) vezeték-PE | 0,2 kA |
| Követelmény kategória IEC 61643-21 szerint | C3 |
| Levezetőáram Imax. (8/20µs) vezeték-PE | 0,5 kA |
| Levezetőáram, max. (8/20 µs) | 1 kA |
| Max. folytonos feszültség, Uc (DC) | 15 V |
| Névleges feszültség (DC) | 12 V |
| Névleges áram, IN | 12 A |
| Pólusszám | 1 |
| Szabványok | According to IEC61643-21 |
| Térfogati ellenállás | <0.1 Ω |
| Túlterhelés - meghibásodás üzemmód | 1. üzemmód |
| Védelmi szint, UP (típus) | < 50 V |
| Áramlökés-teherbírás, C3 | 50 A 10/1000 μs |
| GOST tanúsítvány | [GOST-Zertifikat](PDF/7950_n1-n4.pdf) |
| Csupaszolási hossz | 10 mm |
| Csatlakozás típusa | Csavaros csatlakozás |
| Meghúzási nyomaték, min. | 0,5 Nm |
| Meghúzási nyomaték, max. | 0,8 Nm |
| Rögzítési tartomány, névleges csatlakozás, min. | 0,5 mm² |
| Rögzítési tartomány, névleges csatlakozás, max. | 4 mm² |
| Vezeték keresztmetszet, tömör, min. | 0,5 mm² |
| Vezeték keresztmetszet, tömör, max. | 6 mm² |
| Vezeték-keresztmetszet, flexibilis, AEH (DIN 46228-1), min. | 0,5 mm² |
| Vezeték-keresztmetszet, flexibilis, AEH (DIN 46228-1), max. | 4 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min. | 0,5 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max. | 4 mm² |
| Feszültség típusa | DC |
| Pólusszám | 1 |
| Védelmi osztály | IP20 |
| Szín | fekete |
| cUL tanúsítvány | [cUL Certificate](pdf/VSSC.PDF) |
| Termékinformáció | 1. mód: Az az állapot, amikor az SPD feszültségszabályozó részét leválasztották. A feszültségszabályozó funkció már nem elérhető, a kábel viszont továbbra is működőképes. |
| Approval/Certificate/Document of Conformity |
[SIL Paper](https://mdcop.weidmueller.com/mediadelivery/asset/900_35329)
[EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86289) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_211541) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1064730000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1064730000) |
| User Documentation | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35338) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
| ETIM 8.0 | EC000943 |
| ETIM 9.0 | EC000943 |
| ECLASS 9.0 | 27-13-08-07 |
| ECLASS 9,1 | 27-13-08-07 |
| ECLASS 10.0 | 27-13-08-07 |
| ECLASS 11.0 | 27-13-08-07 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |

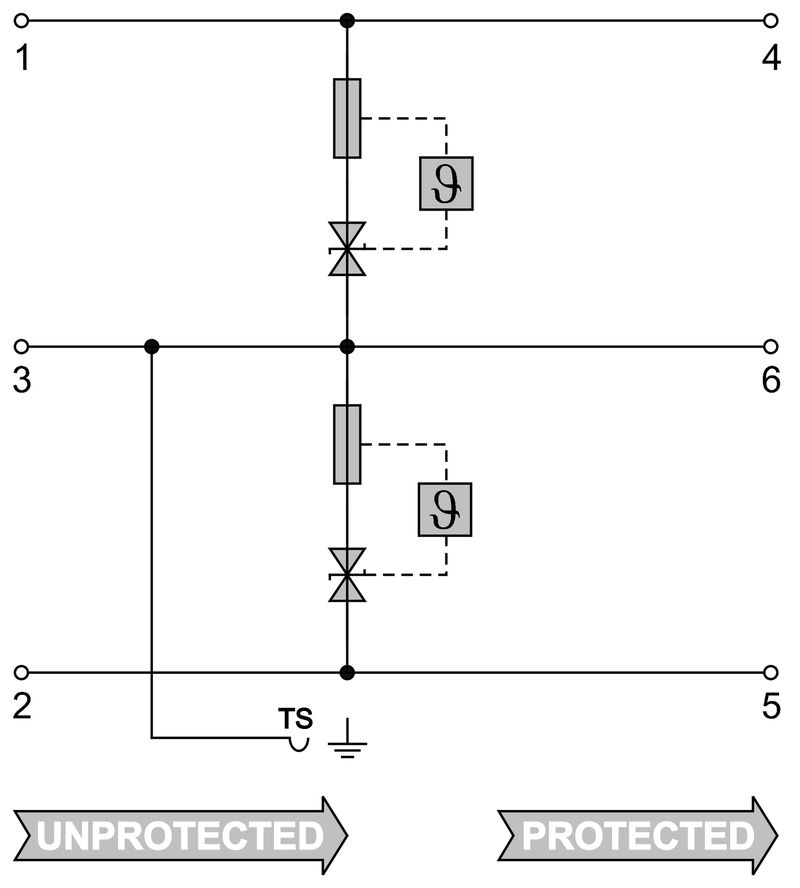

| Hosszspecifikáció | Átvezető sorkapocs, 6,2 mm széles, fojtódiódákkal a két jelvezeték és a tartósín potenciálja között, TS 35 érintkező alap. Ezzel egy max. 12 A-es jel védelme biztosítható. A kapocs felszerelt helyzetében egyidejűleg egy elektromosan vezető érintkezés is létrejön a tartósín (föld) és a védőáramkör referencia-potenciál (föld) között a kapocsban. A kapocs szemmel történő azonosítása a védett kapcsolás típusa és a feszültségszint alapján. A kapocs címkézhető vagy jelölhető. |
| Rövid specifikáció | Átvezető sorkapocs fojtódiódákkal (TAZ) a két jelvezeték és a tartósín potenciálja között, TS 35 érintkező alap. Verzió: 12 V DC |
| Jóváhagyások |      |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (UL) | E311081 |
