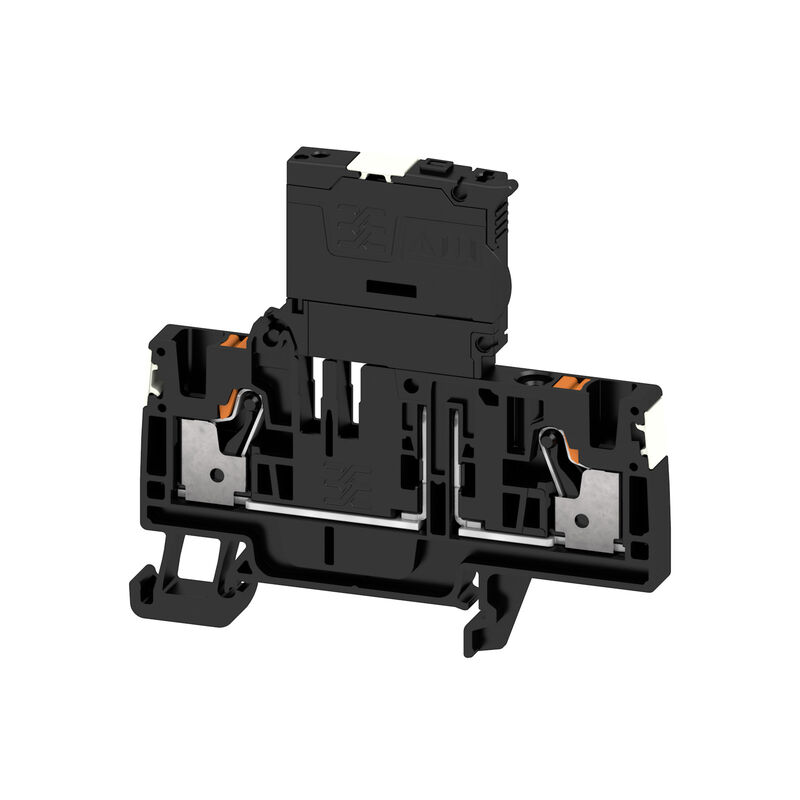

AFS 4 2C 60-150V DL BK
AFS 4 2C 60-150V DL BK
AFS 4 2C 60-150V DL BK

AFS 4 2C 60-150V DL BK

Fuse terminal, PUSH IN, 4 mm², 150 V, 6.3 A, black

№ продукта 2675280000
Открыть в конфигураторе
Загрузить спецификации Mühendislik desteği Ürün İndirmleri
Аксессуары 73 Связанные продукты 228
Homologaciones General ordering data Dimensiones y pesos Temperaturas Conformidad medioambiental del producto Datos del material Datos nominales IECEx/ATEX Valores característicos del sistema Дополнительные технические данные Conductors for clamping (additional connection) Зажимаемые провода (расчетное соединение) CSA rating data Клеммы с предохранителем General Datos nominales Clasificaciones

Homologaciones

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0a8958f9-c226-4e12-af16-493ec79d92c5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad

General ordering data

Версия
Fuse terminal, PUSH IN, 4 mm², 150 V, 6.3 A, black
Заказ №
2675280000
Тип
AFS 4 2C 60-150V DL BK
GTIN (EAN)
4050118733464
Кол.
50 items

Dimensiones y pesos

Глубина
68 mm
Profundidad (pulgadas)
2,677 inch
Profundidad incl. carril DIN
69 mm
Высота
74 mm
Altura (pulgadas)
2,913 inch
Ширина
6,1 mm
Anchura (pulgadas)
0,24 inch
Масса нетто
18,84 g

Temperaturas

Температура хранения
-25 °C...55 °C
Температура окружающей среды
-60 °C…85 °C
Temperatura permanete de trabajo, min.
-60 °C
Continuous operating temp., max.
130 °C

Conformidad medioambiental del producto

Состояние соответствия RoHS
Conforme sin exención
REACH SVHC
Sin SVHC por encima del 0,1 % en peso
Углеродный след продукта
  • Cradle to gate:
    0.766 kg CO2 eq.

Datos del material

Основной материал
Wemid
Цветовой код
negro
Класс пожаростойкости UL 94
V-0

Datos nominales IECEx/ATEX

Сертификат № (ATEX)
TUEV17ATEX8064U
Сертификат № (IECEX)
IECEXTUR17.0030U
Ток (ATEX)
6.3 A
Wire cross section max. (ATEX)
4 mm²
Current (IECEX)
6.3 A
Поперечное сечение провода, макс. (IECEX)
4 mm²

Valores característicos del sistema

Требуется концевая пластина
Sí
Количество независимых точек подключения
1
Número de pisos
1
Количество потенциалов на уровень
1
Уровни с внутр. перемычками
Yes
Укомплектованная монтажная рейка
TS 35
Функция N
Non
Функция PE
Non
Функция PEN
Non

Дополнительные технические данные

Вид монтажа
TS 35
Открытые страницы
right

Conductors for clamping (additional connection)

Тип соединения, дополнительное соединение
PUSH IN

Зажимаемые провода (расчетное соединение)

Вид соединения
PUSH IN
Вид соединения 2
PUSH IN
Диапазон зажима, макс.
6 mm²
Диапазон зажима, мин.
0,14 mm²
Длина зачистки изоляции
12 mm
Длина кабельного наконечника без пластиковой манжеты DIN 46228/1
  • Délka tubusu:
    • min.:
      6 mm
    • max.:
      10 mm
  • Průřez připojení vodiče:
    • min.:
      0,5 mm²
    • max.:
      1 mm²
  • Délka tubusu:
    • min.:
      7 mm
    • max.:
      12 mm
  • Průřez připojení vodiče:
    • min.:
      1,5 mm²
    • max.:
      2,5 mm²
  • Délka tubusu:
    • min.:
      9 mm
    • max.:
      15 mm
  • Průřez připojení vodiče:
    • min.:
      4 mm²
    • max.:
      6 mm²
Длина кабельного наконечника с пластиковой манжетой DIN 46228/4
  • Délka tubusu:
    • min.:
      6 mm
    • max.:
      12 mm
  • Průřez připojení vodiče:
    • min.:
      0,5 mm²
    • max.:
      1 mm²
  • Délka tubusu:
    • min.:
      8 mm
    • max.:
      12 mm
  • Průřez připojení vodiče:
    • min.:
      1,5 mm²
    • max.:
      2,5 mm²
  • Délka tubusu:
    • min.:
      10 mm
    • max.:
      12 mm
  • Průřez připojení vodiče:
    • jmen.:
      4 mm²
Длина трубки для двойного кабельного наконечника
  • Délka tubusu:
    • min.:
      8 mm
    • max.:
      12 mm
  • Průřez připojení vodiče:
    • min.:
      0,5 mm²
    • max.:
      1,5 mm²
Кабельный наконечник для обжима двух проводов, макс.
1,5 mm²
Кабельный наконечник для обжима двух проводов, мин.
0,5 mm²
Калибровая пробка согласно 60 947-1
A4
Количество соединений
2
Направление соединения
top
Поперечное сечение подключаемого провода AWG, макс.
AWG 12
Поперечное сечение подключаемого провода AWG, мин.
AWG 26
Размер лезвия
0,6 x 3,5 mm
Сечение подключаемого проводника, тонкопроволочного, макс.
6 mm²
Сечение подсоединяемого провода, скрученный, макс.
6 mm²
Сечение подсоединяемого провода, скрученный, мин.
0,14 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.
0,14 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.
0,14 mm²
Сечение соединения проводов, твердое ядро, макс.
4 mm²
Сечение соединения проводов, твердое ядро, мин.
0,14 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.
6 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.
0,14 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.
4 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.
0,14 mm²

CSA rating data

Напряжение, класс B (CSA)
300 V
Напряжение, класс C (CSA)
150 V
Напряжение, класс D (CSA)
300 V
Поперечное сечение провода, макс. (CSA)
10 AWG
Поперечное сечение провода, мин. (CSA)
26 AWG
Сертификат № (CSA)
200039-70089609
Ток, разм. B (CSA)
10 A
Ток, разм. C (CSA)
10 A
Ток, разм. D (CSA)
10 A

Клеммы с предохранителем

Leakage current, max.
0,5 mA
Вид напряжения для индикации
ACAC/DC
Вставка предохранителя
G-предохранитель 5 x 20
Держатель предохранителя (держатель плавкой вставки)
поворотный

General

Нормы
DIN EN 60947-7-3
Поперечное сечение подключаемого провода AWG, макс.
AWG 12
Поперечное сечение подключаемого провода AWG, мин.
AWG 26
Укомплектованная монтажная рейка
TS 35

Datos nominales

Расчетное сечение
4 mm²
Номинальное напряжение
150 V
Номинальное напряжение пост. тока
150 V
Номинальный ток
6,3 A
Ток при макс. проводнике
6,3 A
Нормы
DIN EN 60947-7-3
Volume resistance according to IEC 60947-7-x
1 mΩ
Номинальное импульсное напряжение
4 kV
Потери мощности по стандарту IEC 60947-7-x
1,02 W
Категория перенапряжения
III
Степень загрязнения
3

Clasificaciones

ETIM 8.0
EC000899
ETIM 9.0
EC000899
ETIM 10.0
EC000899
ECLASS 14.0
27-25-01-13
ECLASS 15.0
27-25-01-13
