Caratteristiche

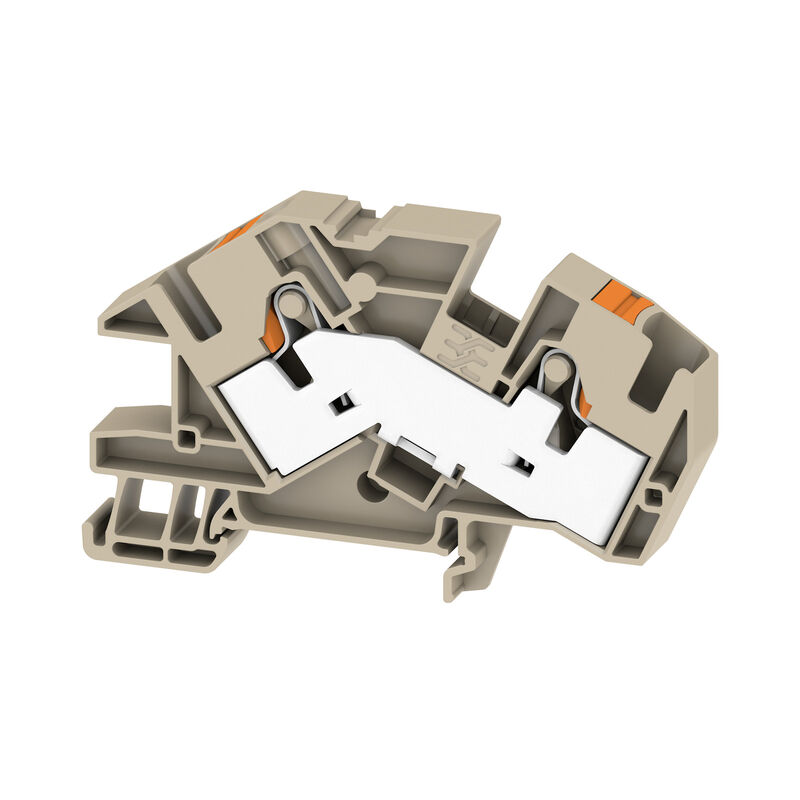

| Versione | Morsetto da installazione multi piano, PUSH IN, Beige scuro, 16 mm², 76 A, 800 V, Numero di collegamenti: 2, Numero di piani: 1, TS 35, V-0, Wemid |
| N. d’ordine | 2668740000 |
| Tipo | AITB 16 BB 2C |
| GTIN (EAN) | 4064675266228 |
| CPZ | 20 Pezzo |
| Profondità | 52,9 mm |
| Profondità (pollici) | 2,083 inch |
| Posizione verticale | 84,6 mm |
| Altezza (pollici) | 3,331 inch |
| Larghezza | 10 mm |
| Larghezza (pollici) | 0,394 inch |
| Peso netto | 31,965 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Temperatura d'esercizio continuo, min. | -60 °C |
| Temperatura d'esercizio continuo, max. | 130 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiale | Wemid |
| Colori | Beige scuro |
| Colore elementi di azionamento | arancione |
| Classe d'infiammabilità UL 94 | V-0 |
| Piastra terminale (necessaria) | Sì |
| Numero di potenziali | 1 |
| Numero di piani | 1 |
| Numero dei punti di serraggio per piano | 2 |
| Piani ponticellati internamente | Sì |
| Guida | TS 35 |
| Funzione N | No |
| Funzione PE | No |
| Funzione PEN | No |
| bloccabile | Sì |
| Tipo di montaggio | innestabile |
| Calibro a norma 60 947-1 | A6 |
| Campo di sezioni, max. | 16 mm² |
| Campo di sezioni, min. | 0,5 mm² |
| Dimensione lama | 1,0 x 5,5 mm |
| Direzione di collegamento | in alto |
| Lunghezza di spellatura | 18 mm |
| Numero di collegamenti | 2 |
| Sezione di collegamento cavo AWG, max. | AWG 4 |
| Sezione di collegamento cavo AWG, min. | AWG 18 |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max. | 16 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max. | 10 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile, max. | 16 mm² |
| Sezione di collegamento cavo, flessibile, min. | 0,5 mm² |
| Sezione di collegamento cavo, nucleo rigido, max. | 16 mm² |
| Sezione di collegamento cavo, nucleo rigido, min. | 0,5 mm² |
| Sezione di collegamento, semirigida, max. | 16 mm² |
| Sezione di collegamento, semirigida, min. | 10 mm² |
| Terminali doppi, max. | 6 mm² |
| Terminali doppi, min. | 0,75 mm² |
| Tipo di collegamento | PUSH IN |
| Guida | TS 35 |
| Norme | IEC 60947-7-1 |
| Sezione di collegamento cavo AWG, max. | AWG 4 |
| Sezione di collegamento cavo AWG, min. | AWG 18 |
| Sezione di dimensionamento | 16 mm² |
| Tensione nominale | 800 V |
| Tensione DC nominale | 800 V |
| Corrente nominale | 76 A |
| Corrente con conduttore max. | 76 A |
| Norme | IEC 60947-7-1 |
| Tensione impulsiva di dimensionamento | 8 kV |
| Potenza dissipata secondo IEC 60947-7-x | 2,43 W |
| Classe di sovratensione | III |
| Grado di lordura | 3 |
| Omologazione/Certificato/Documento di conformità | [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_199368) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_253721) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2668740000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2668740000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2668740000&norm=0) |
| Specifiche del capitolato | [Ausschreibungstext AITB 16 BB 2C](https://mdcop.weidmueller.com/mediadelivery/asset/900_246162) |
| Documentazione utente |
[AITB 16 + ZQV 10_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_303689)
[AITB 16 + ZQV 10_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_303690) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001329 |
| ETIM 7.0 | EC001329 |
| ETIM 8.0 | EC001329 |
| ETIM 9.0 | EC001329 |
| ECLASS 9.0 | 27-14-11-25 |
| ECLASS 9.1 | 27-14-11-25 |
| ECLASS 10.0 | 27-14-11-25 |
| ECLASS 11.0 | 27-14-11-25 |
| ECLASS 12.0 | 27-14-11-25 |
| ECLASS 13.0 | 27-25-01-10 |
| ECLASS 14.0 | 27-25-01-10 |
| Omologazioni |    |
| ROHS | Conforme |
