APGTB 2.5 2T VL 4C/2 BL

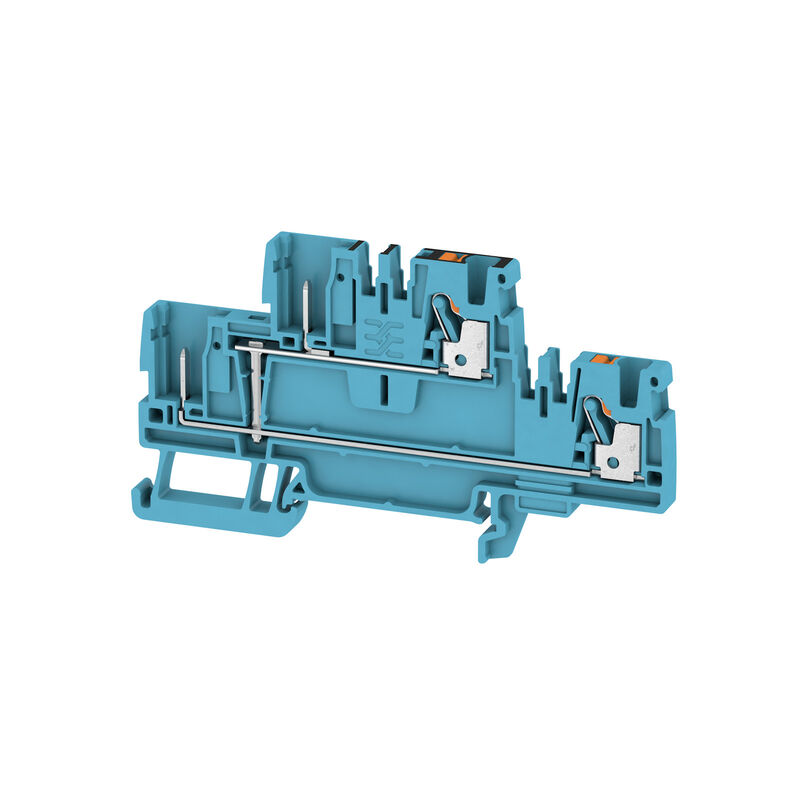

Illustrazione del prodotto
APGTB 2.5 2T VL 4C/2 BL

APGTB 2.5 2T VL 4C/2 BL

Morsetto passante, PUSH IN, 2.5 mm², 800 V, 24 A, blu

N. articolo 1548150000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 101 Prodotti correlati 6
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Dati dei materiali Dati di dimensionamento IECEx/ATEX Dati caratteristici del sistema Aaltri dati tecnici Conduttori allacciabili (altro collegamento) Conduttori allacciabili (collegamento di dimensionamento) Dati dimensionamento secondo CSA Generale Dati dimensionamento PE Dati dimensionamento Dati dimensionamento secondo UL Classificazioni

Omologazioni

Omologazioni
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319217/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319235/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693

Dati generali per l’ordinazione

Versione
Morsetto passante, PUSH IN, 2.5 mm², 800 V, 24 A, blu
N. d’ordine
1548150000
Tipo
APGTB 2.5 2T VL 4C/2 BL
GTIN (EAN)
4050118353938
CPZ
50  Pezzo

Dimensioni e pesi

Profondità
50,5  mm
Profondità (pollici)
1,988  inch
Profondità inclusa guida DIN
51  mm
Posizione verticale
91  mm
Altezza (pollici)
3,583  inch
Larghezza
5,1  mm
Larghezza (pollici)
0,201  inch
Peso netto
12,92  g

Temperature

Temperatura di magazzinaggio
-25 °C...55 °C
Temperatura ambiente
-5 °C…40 °C
Temperatura d'esercizio continuo, min.
-60  °C
Temperatura d'esercizio continuo, max.
130  °C

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC above 0.1 wt%

Dati dei materiali

Materiale di base
Wemid
Colori
blu
Classe d'infiammabilità UL 94
V-0

Dati di dimensionamento IECEx/ATEX

N° certificato (ATEX)
TUEV16ATEX7940U
N° certificato (IECEX)
IECEXTUR16.0046U
Tensione max. (ATEX)
800 V
Corrente (ATEX)
15 A
Sezione cavo max (ATEX)
2.5 mm²
Tensione max. (IECEX)
800 V
Corrente (IECEX)
15 A
Sezione cavo max (IECEX)
2.5 mm²
Marcatura EN 60079-7
Ex ec II C Gc
Marcatura Ex 2014/34/EU
II 3 G D

Dati caratteristici del sistema

Piastra terminale (necessaria)
Sì
Numero di potenziali
1
Numero di piani
2
Numero dei punti di serraggio per piano
2
Numero di potenziali per piano
1
Piani ponticellati internamente
Sì
Collegamento PE
No
Guida equipaggiata
TS 35
Funzione N
No
Funzione PE
No
Funzione PEN
No

Aaltri dati tecnici

bloccabile
No
con perno d'arresto
No
Esecuzione a prova di esplosione
No
Istruzioni di montaggio
Guida di supporto
Lati aperti
destra
Tipo di fissaggio
innestabile
Tipo di montaggio
TS 35

Conduttori allacciabili (altro collegamento)

Tipo di collegamento, ulteriore collegamento
innestabile

Conduttori allacciabili (collegamento di dimensionamento)

Calibro a norma 60 947-1
A3
Campo di sezioni, max.
4  mm²
Campo di sezioni, min.
0,14  mm²
Dimensione lama
0,6 x 3,5 mm
Direzione di collegamento
in alto
Lunghezza di spellatura
10  mm
Lunghezza tubo per terminali con collare in plastica DIN 46228/4
  • Lunghezza tubo:
    • min.:
      8 mm
    • max.:
      6 mm
  • Sezione trasversale per il collegamento del conduttore:
    • min.:
      0,34 mm²
    • max.:
      0,14 mm²
  • Lunghezza tubo:
    • min.:
      12 mm
    • max.:
      6 mm
  • Sezione trasversale per il collegamento del conduttore:
    • min.:
      1 mm²
    • max.:
      0,5 mm²
  • Lunghezza tubo:
    • min.:
      12 mm
    • max.:
      8 mm
  • Sezione trasversale per il collegamento del conduttore:
    • min.:
      2,5 mm²
    • max.:
      1,5 mm²
Lunghezza tubo per terminali gemelli
  • Lunghezza tubo:
    • min.:
      8 mm
    • max.:
      12 mm
  • Sezione trasversale per il collegamento del conduttore:
    • min.:
      0,5 mm²
    • max.:
      0,75 mm²
Lunghezza tubo per terminali senza collare in plastica DIN 46228/1
  • Lunghezza tubo:
    • nominale:
      5 mm
  • Sezione trasversale per il collegamento del conduttore:
    • nominale:
      0,25 mm²
  • Lunghezza tubo:
    • min.:
      6 mm
    • max.:
      10 mm
  • Sezione trasversale per il collegamento del conduttore:
    • min.:
      0,5 mm²
    • max.:
      1 mm²
  • Lunghezza tubo:
    • min.:
      7 mm
    • max.:
      12 mm
  • Sezione trasversale per il collegamento del conduttore:
    • min.:
      1,5 mm²
    • max.:
      2,5 mm²
Numero di collegamenti
4
Sezione di collegamento cavo AWG, max.
AWG 12
Sezione di collegamento cavo AWG, min.
AWG 28
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max.
4  mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min.
0,14  mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max.
2,5  mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min.
0,14  mm²
Sezione di collegamento cavo, flessibile, max.
4  mm²
Sezione di collegamento cavo, flessibile, min.
0,14  mm²
Sezione di collegamento cavo, nucleo rigido, max.
2,5  mm²
Sezione di collegamento cavo, nucleo rigido, min.
0,14  mm²
Sezione di collegamento, semirigida, max.
4  mm²
Sezione di collegamento, semirigida, min.
0,14  mm²
Terminali doppi, max.
0,75  mm²
Terminali doppi, min.
0,5  mm²
Tipo di collegamento
PUSH IN
Tipo di collegamento 2
Collegamento ad innesto

Dati dimensionamento secondo CSA

Corrente Gr B (CSA)
20 A
Corrente Gr C (CSA)
20 A
Corrente Gr D (CSA)
5 A
N° certificato (CSA)
200039-70089609
Sezione cavo max (CSA)
12 AWG
Sezione cavo min (CSA)
28 AWG
Tensione Gr B (CSA)
600 V
Tensione Gr C (CSA)
600 V
Tensione Gr D (CSA)
600 V

Generale

Guida equipaggiata
TS 35
Istruzioni di montaggio
Guida di supporto
Sezione di collegamento cavo AWG, max.
AWG 12
Sezione di collegamento cavo AWG, min.
AWG 28

Dati dimensionamento PE

Funzione PEN
No

Dati dimensionamento

Sezione di dimensionamento
2,5  mm²
Tensione nominale
800  V
Tensione DC nominale
800  V
Corrente nominale
24  A
Corrente con conduttore max.
24  A
Resistenza di passaggio conforme a IEC 60947-7-x
1,33  mΩ
Tensione impulsiva di dimensionamento
8 kV
Potenza dissipata secondo IEC 60947-7-x
0,77  W
Classe di sovratensione
III
Grado di lordura
3

Dati dimensionamento secondo UL

Corrente Gr B (cURus)
20 A
Corrente Gr C (cURus)
20 A
Corrente Gr D (cURus)
5 A
Grandezza conduttore Factory wiring max (cURus)
12 AWG
Grandezza conduttore Factory wiring min (cURus)
28 AWG
Grandezza conduttore Field wiring max (cURus)
12 AWG
Grandezza conduttore Field wiring min (cURus)
28 AWG
N° certificato (cURus)
E60693
Tensione Gr B (cURus)
600 V
Tensione Gr C (cURus)
600 V
Tensione Gr D (cURus)
600 V

Classificazioni

ETIM 7.0
EC000897
ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 11.0
27-14-11-20
ECLASS 12.0
27-14-11-20
ECLASS 13.0
27-25-01-17
ECLASS 14.0
27-25-01-17
ECLASS 15.0
27-25-01-17
