Caratteristiche

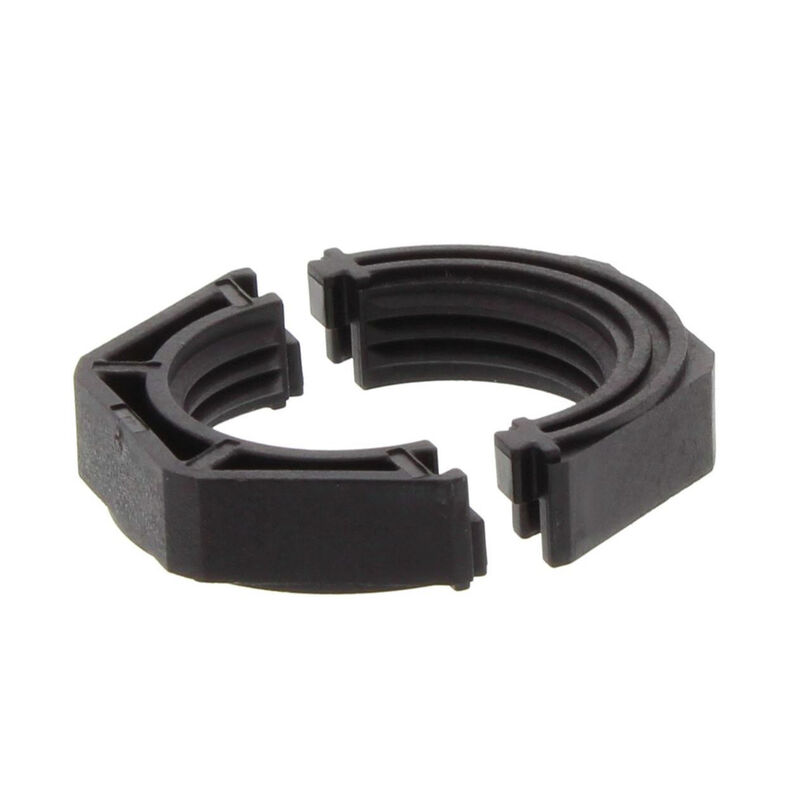

| Versione | Controdado separabile, Cabtite (sistema di inserimento cavi), poliammide, rinforzato in fibra di vetro, Nero assoluto, Posizione verticale: 28 mm, Larghezza: 28 mm, Profondità: 7 mm, -40 °C…120 °C |
| N. d’ordine | 2584110000 |
| Tipo | CABTITE LNS M20 BK |
| GTIN (EAN) | 4050118616408 |
| CPZ | 10 Pezzo |
| Profondità | 7 mm |
| Profondità (pollici) | 0,276 inch |
| Posizione verticale | 28 mm |
| Altezza (pollici) | 1,102 inch |
| Larghezza | 28 mm |
| Larghezza (pollici) | 1,102 inch |
| Diametro | 29 mm |
| Peso netto | 2,8 g |
| Temperatura d'esercizio | -40 °C...120 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Alogeni | No |

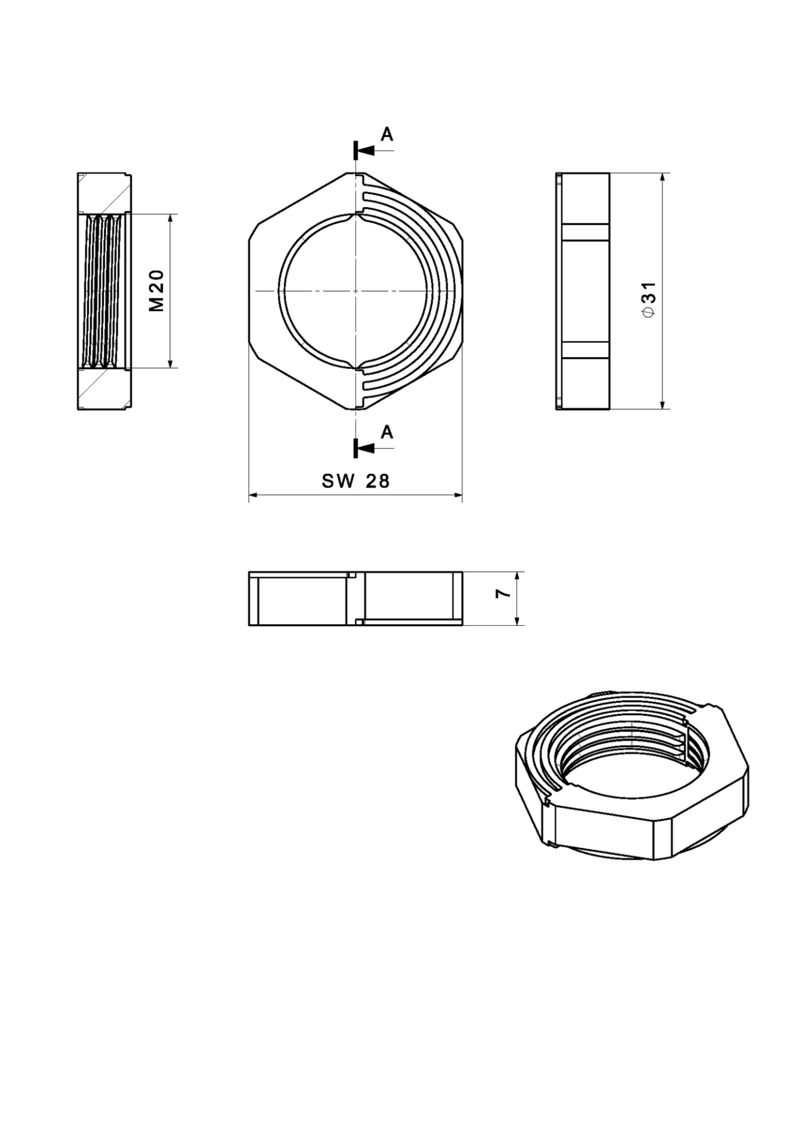

| Apertura della chiave 1 | 28 mm |
| Apertura della chiave 2 | 29 mm |
| Classe d'infiammabilità UL 94 | V-0 |
| Filettatura (esterna) | M 20 |
| Lunghezza filettatura | 7 mm |
| Materiale | poliammide, rinforzato in fibra di vetro |
| Passo del filetto | 1,5 mm |
| Silicone | No |
| Omologazione/Certificato/Documento di conformità | [EU Declaration of Conformity - Separable Cable Glands (Cabtite CGS)](https://mdcop.weidmueller.com/mediadelivery/asset/900_324529) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_80059) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2584110000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2584110000) |
| Documentazione utente | [Installation Instructions](https://mdcop.weidmueller.com/mediadelivery/asset/900_86820) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000940 |
| ETIM 7.0 | EC000940 |
| ETIM 8.0 | EC000940 |
| ETIM 9.0 | EC000940 |
| ECLASS 9.0 | 27-14-44-24 |
| ECLASS 9.1 | 27-14-44-24 |
| ECLASS 10.0 | 27-14-44-24 |
| ECLASS 11.0 | 27-14-44-24 |
| ECLASS 12.0 | 27-14-08-07 |
| ECLASS 13.0 | 27-14-08-07 |
| ECLASS 14.0 | 27-14-08-07 |
| ROHS | Conforme |
Componente singolo di
-
N. articolo:2584200000Confezione:10 Pezzo
Pressacavo separabile, Cabtite (sistema di inserimento cavi), poliammide, rinforzato in fibra di vetro, Nero assoluto, Posizione verticale: 23.7 mm, M 20, -40 °C…120 °C, IP66
