Caratteristiche

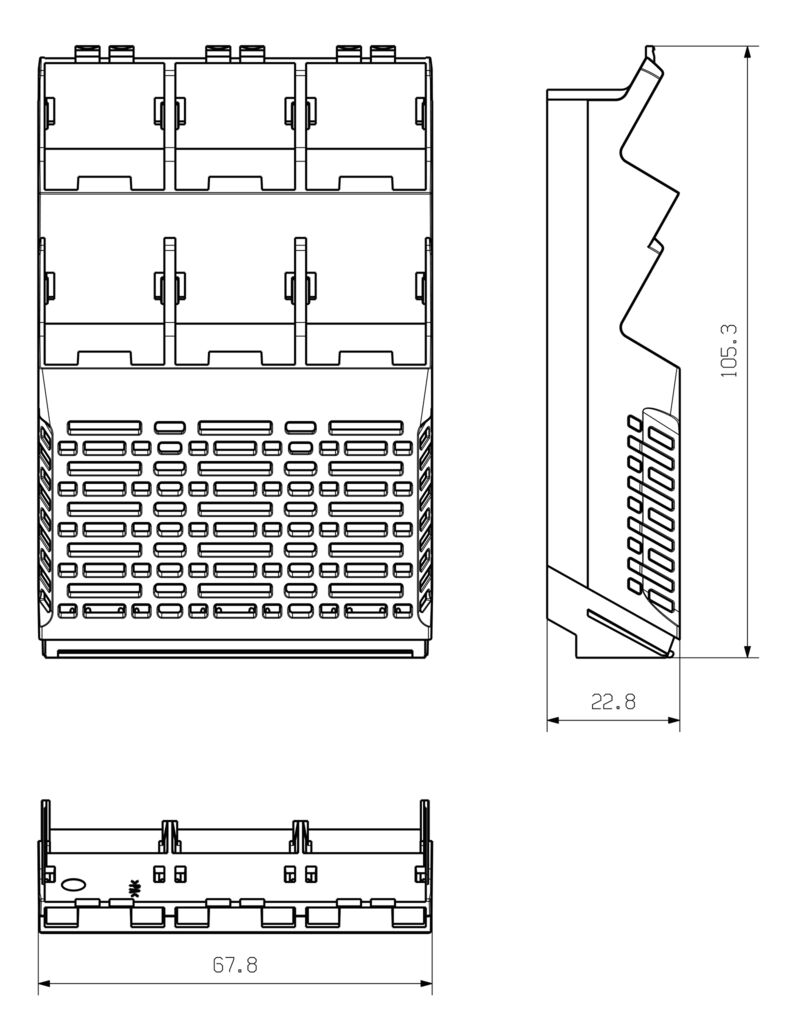

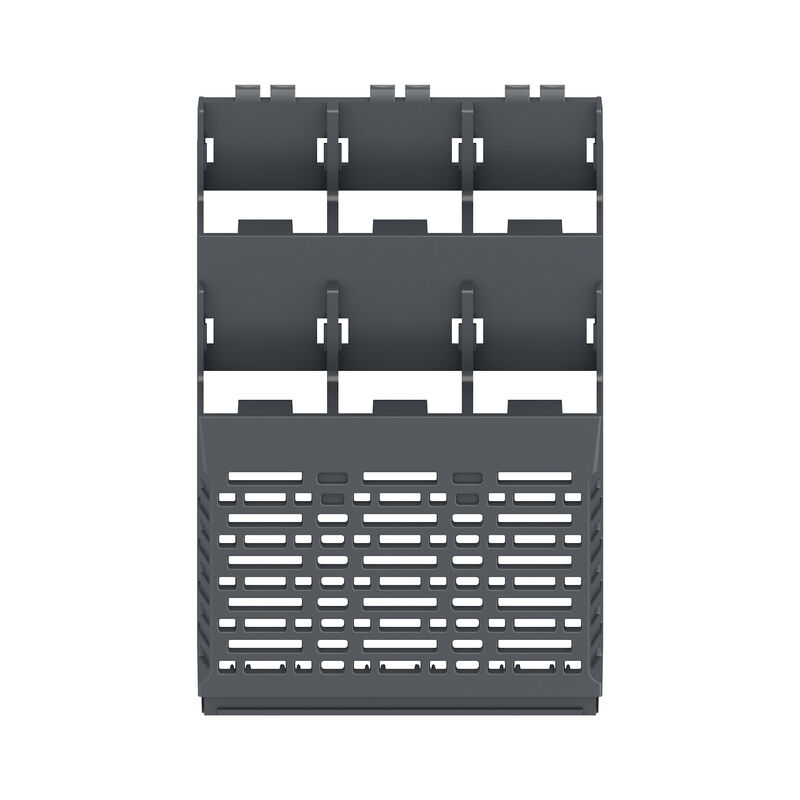

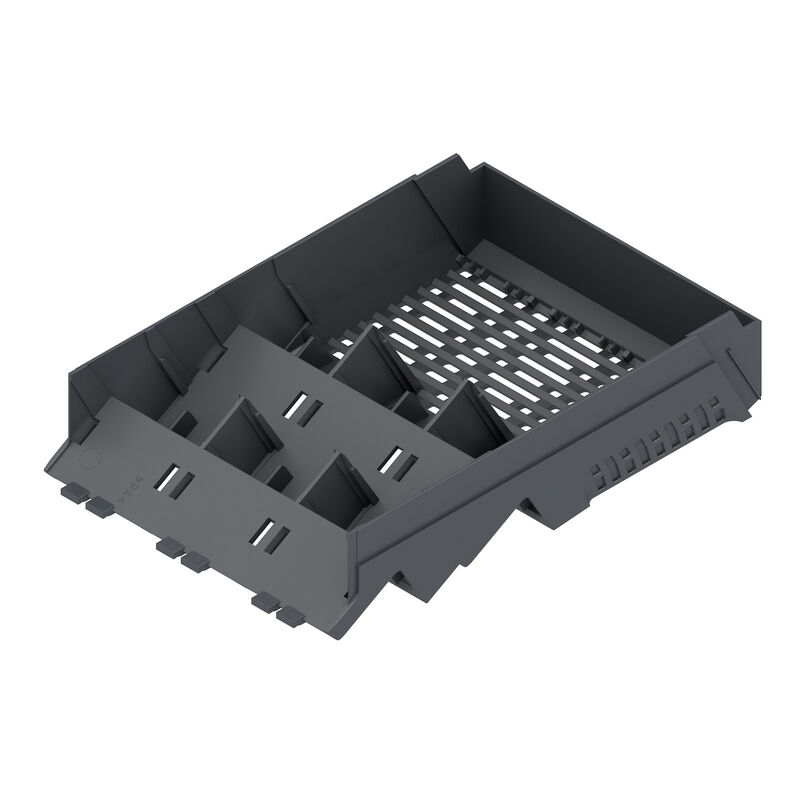

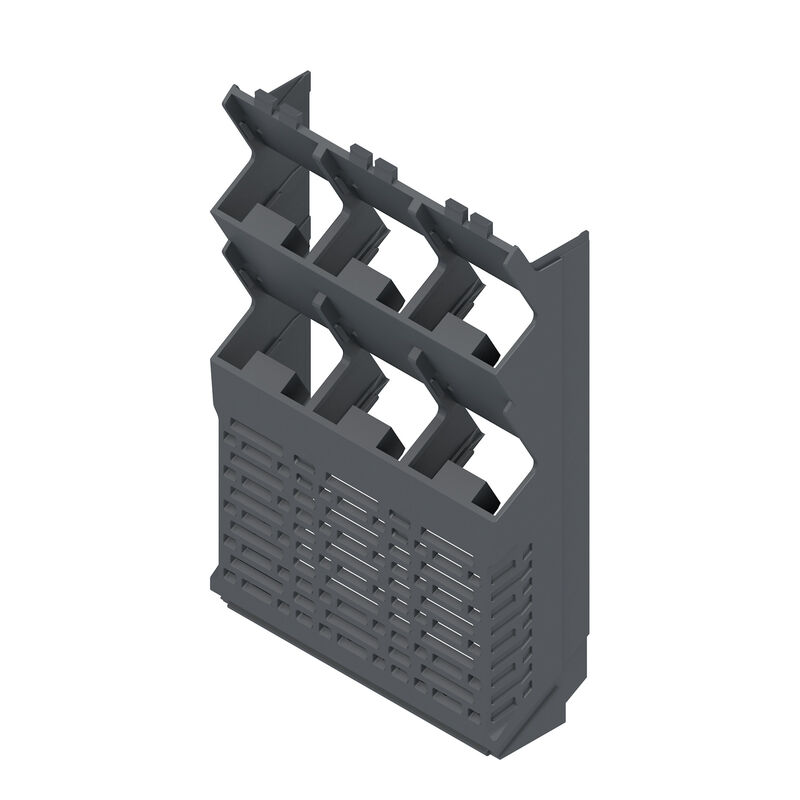

| Versione | Elemento laterale, OMNIMATE Housing - Serie CH20M grigio grafite, Elemento laterale, Larghezza: 67.5 mm |
| N. d’ordine | 1413820000 |
| Tipo | CH20M67 S 2PSC/2PSC/2PSC GGY 2019 |
| GTIN (EAN) | 4050118214598 |
| CPZ | 4 Pezzo |
| Profondità | 105,3 mm |
| Profondità (pollici) | 4,146 inch |
| Posizione verticale | 22,8 mm |
| Altezza (pollici) | 0,898 inch |
| Larghezza | 67,5 mm |
| Larghezza (pollici) | 2,657 inch |
| Peso netto | 17,6 g |
| Campo delle temperature di impiego | -40 °C...120 °C |
| Umidità | 5 - 93% umidità rel., Tu = 40°C, senza condensa |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Classe d'infiammabilità UL 94 | V-0 |
| Comparative Tracking Index (CTI) | 600 ≤ CTI |
| Gruppo materiali isolanti | I |
| Materiale | Plastica |
| Materiale isolante | PA 66 GF 30 |
| Superficie | non trattato |
| Colabilità | No |
| Colori | grigio grafite |
| Grado di protezione | IP20 installato |
| Tabella dei colori (simile) | RAL 7024 |
| Apertura integrata come preparazione per porta funzionale | No |
| Numero di aperture di ventilazione | 3 |
| Numero di livelli di collegamento | 2 |
| Numero di poli, max. | 24 |
| Numero di prese per connettori femmina | 6 |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_212782) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1413820000) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochure |
[FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 7.0 | EC001031 |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-92 |
| ECLASS 12.0 | 27-18-27-92 |
| ECLASS 13.0 | 27-19-06-02 |
| ECLASS 14.0 | 27-19-06-02 |
| ROHS | Conforme |
