Caratteristiche
| Versione | Terminali, Terminali doppi, 20 mm, 12 mm, verde |
| N. d’ordine | 9037690000 |

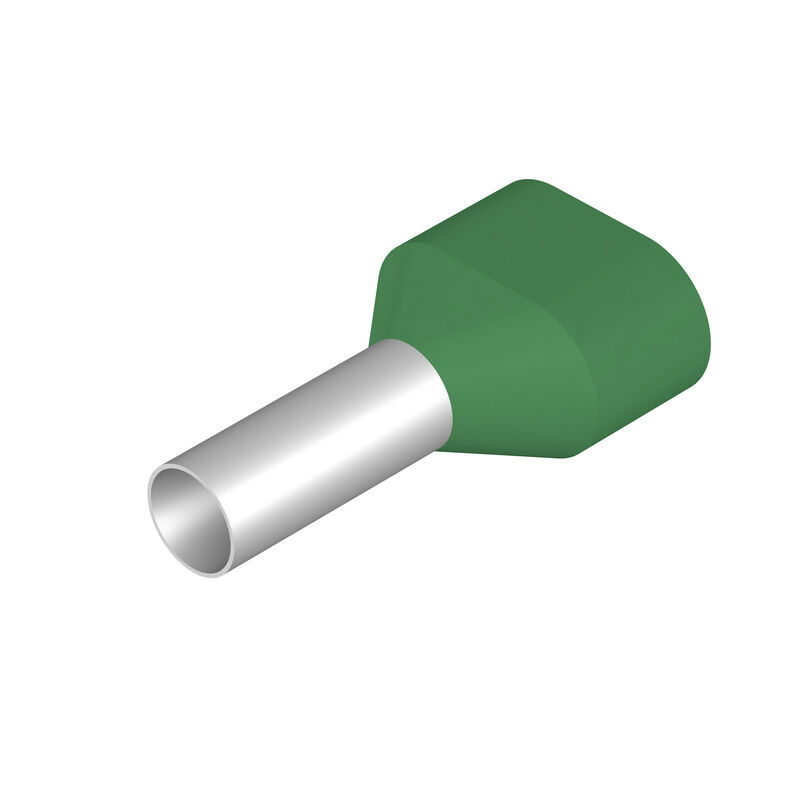

| Tipo | H6,0/23T ZH GN |
| GTIN (EAN) | 4008190493486 |
| CPZ | 100 Pezzo |
| Imballaggio | sfuso |
| Peso netto | 0,6 g |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Descrizione articolo | Terminali doppi, colore verde |
| Versione | Terminali doppi |
| Altezza del collare isolante (A) | 11,4 mm |
| Colore | Telemecanique |
| Diametro della superficie di contatto (D1) | 4,5 mm |
| L1 in mm | 23 mm |
| Larghezza del collare isolante (B) | 6,2 mm |
| Lunghezza della superficie di contatto (L2) | 12 mm |
| Lunghezza di spellatura | 20 mm |
| Sezione di collegamento cavo | 6 mm² |
| Sezione di collegamento cavo AWG, max. | AWG 10 |
| Spessore del collare isolante (S2) | 0,5 mm |
| Spessore della bussola in metallo (S1) | 0,2 mm |
| Omologazione/Certificato/Documento di conformità | [Certificate of Compliance](https://mdcop.weidmueller.com/mediadelivery/asset/900_324383) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_55516) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.9037690000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=9037690000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=9037690000&norm=0) |
| Documentazione utente |
[Technical information - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_106826)
[Technical information - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_106827) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000005 |
| ETIM 7.0 | EC000005 |
| ETIM 8.0 | EC000005 |
| ETIM 9.0 | EC000005 |
| ECLASS 9.0 | 27-40-02-01 |
| ECLASS 9.1 | 27-40-02-01 |
| ECLASS 10.0 | 27-40-02-01 |
| ECLASS 11.0 | 27-40-02-01 |
| ECLASS 12.0 | 27-40-02-01 |
| ECLASS 13.0 | 27-40-02-01 |
| ECLASS 14.0 | 27-40-02-01 |
| Omologazioni |   |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° Certificato (cULus) | E499744 |
