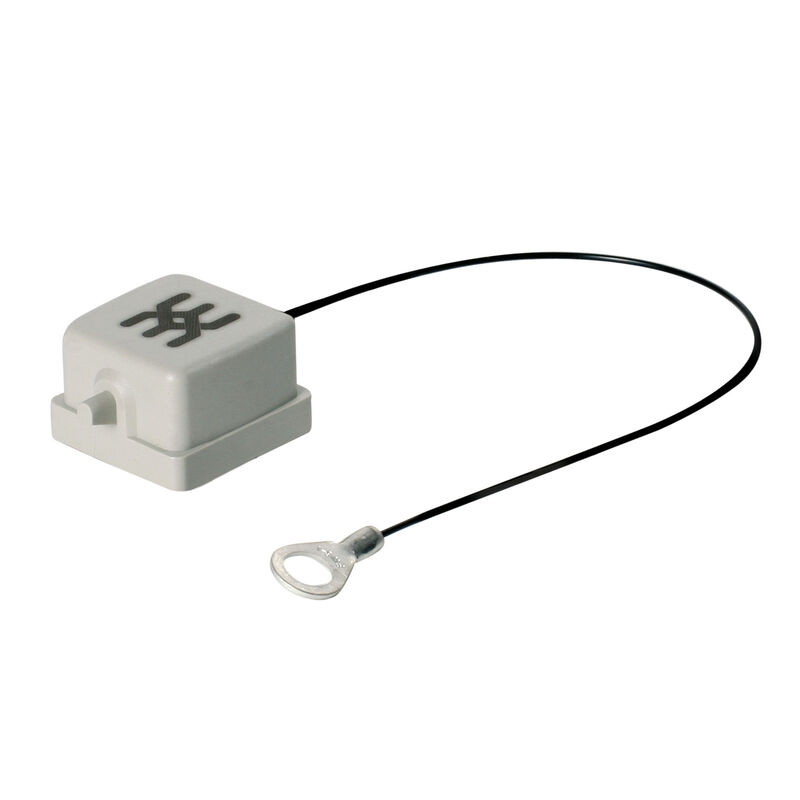

重载接插件HDC 07A DMDL 2BO
重载接插件HDC 07A DMDL 2BO

重载接插件HDC 07A DMDL 2BO

HDC - 外壳, 安装尺寸: 1, 防护等级: IP65, 插接状态下, 插座盖板, 侧面锁定，普通高度, 标准

商品编号 1665770000
下载技术数据页 工程支持 产品下载
配件 7 是附件 11 相关商品 2
审批 通用订货数据 尺寸和重量 温度 环保产品合规 尺寸大小 通用参数 运行 分类

审批

认证
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
ROHS
一致
UL File Number Search
[UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
cURus 证书号
E92202

通用订货数据

版本
HDC - 外壳, 安装尺寸: 1, 防护等级: IP65, 插接状态下, 插座盖板, 侧面锁定，普通高度, 标准
订货号
1665770000
类型
HDC 07A DMDL 2BO
GTIN (EAN)
4008190422790
数量
1 PC

尺寸和重量

深
26,7 mm
深度 (英寸)
1.051 inch
高度
17,5 mm
高度 (英寸)
0.689 inch
宽度
36,5 mm
宽度 (英寸)
1.437 inch
净重
8 g

温度

温度限值
-40 °C ... 125 °C

环保产品合规

RoHS 合规状态
合规，无例外
REACH SVHC
Potassium perfluorobutane sulfonate 29420-49-3
SCIP
2f94735a-9fba-4903-842f-4fb9aa902310
化学抵抗力
  • 材料:
    丙酮
  • 化学抵抗力:
    有条件的耐受性
  • 材料:
    钻孔油
  • 化学抵抗力:
    有耐受性
  • 材料:
    柴油
  • 化学抵抗力:
    有耐受性
  • 材料:
    乙醇
  • 化学抵抗力:
    有耐受性
  • 材料:
    传动油
  • 化学抵抗力:
    有耐受性
  • 材料:
    液压油
  • 化学抵抗力:
    有耐受性
  • 材料:
    冷却剂
  • 化学抵抗力:
    有耐受性
  • 材料:
    石油挥发油
  • 化学抵抗力:
    有耐受性
  • 材料:
    汗液
  • 化学抵抗力:
    有耐受性
  • 材料:
    高级汽油
  • 化学抵抗力:
    有条件的耐受性
  • 材料:
    水
  • 化学抵抗力:
    有耐受性
  • 材料:
    紫外
  • 化学抵抗力:
    不稳定
  • 材料:
    臭氧
  • 化学抵抗力:
    不稳定

尺寸大小

外壳宽度 C
26.8 mm
外壳总长
26,8 mm
外壳高度B
17,5 mm
进线
带插孔式

通用参数

防护等级
IP65
插接状态下
阻燃等级符合 UL 94
V-0

运行

BG
1
część górna/część dolna/wieko
防尘盖
两侧输入电缆数量
0
型号
盖
外壳设计
插座盖板
安装尺寸
1
密封
NBR
拧紧力矩矩
0.5 Nm
机罩设计
十字托架
类型
标准
罩盖
带盖板
进线
带插孔式
适用于 ModuPlug®
无
锁定系统设计
侧面锁定，普通高度
颜色 (RAL)
RAL 1001

分类

ETIM 8.0
EC000437
ETIM 9.0
EC000437
ETIM 10.0
EC000437
ECLASS 14.0
27-44-02-02
ECLASS 15.0
27-44-02-02
