Caratteristiche
| Versione | HDC - Custodie, Grandezza: 2, Grado di protezione: IP65 (in condizione innestata), Base passante, Gancio longitudinale in basso, Standard, con coperchio |
| N. d’ordine | 1664060000 |

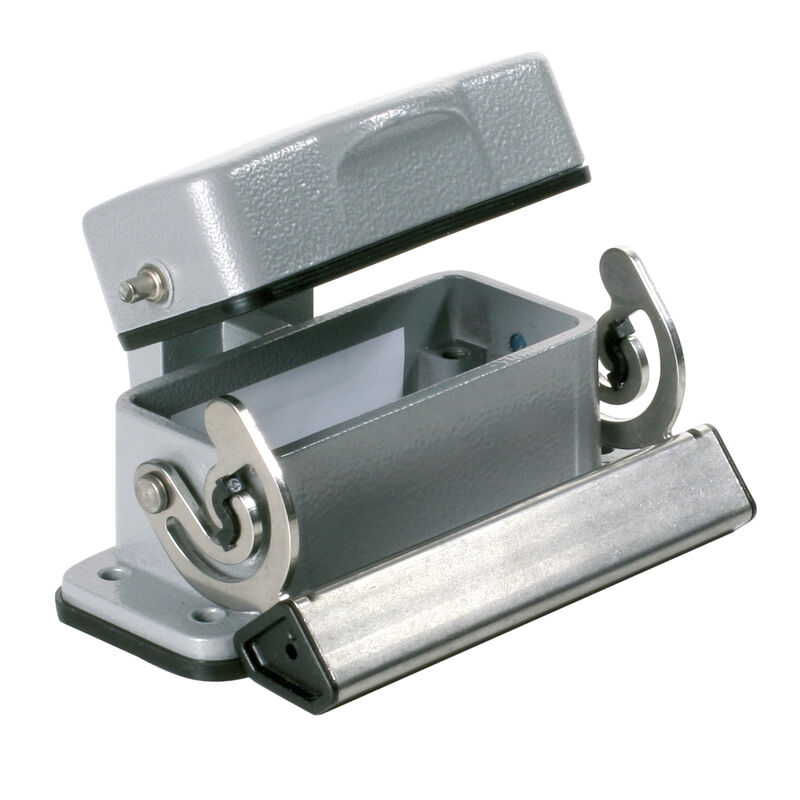

| Tipo | HDC 10A ADLU |
| GTIN (EAN) | 4008190420758 |
| CPZ | 1 Pezzo |
| Profondità | 84 mm |
| Profondità (pollici) | 3,307 inch |
| Posizione verticale | 26 mm |
| Altezza (pollici) | 1,024 inch |
| Larghezza | 76 mm |
| Larghezza (pollici) | 2,992 inch |
| Altezza di fissaggio | 18 mm |
| Larghezza di fissaggio | 70 mm |
| Peso netto | 139 g |
| Valori limite di temperatura | -40 °C ... 125 °C |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 6bI |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | e98b2b24-ba23-41bf-8d19-0dda3647412f |
| Resistenza chimica |
|
| Altezza Custodia B | 26 mm |
| Altezza Zoccolo B1 | 5 mm |
| Distanza tra i fori lunghezza A2 | 70 mm |
| Larghezza custodia C | 30 mm |
| Larghezza zoccolo C1 | 32 mm |
| Lunghezza, custodie | 63 mm |
| Coppia di serraggio | 0,5 Nm |
| Custodie EMC | No |
| Grado di protezione | IP65 (in condizione innestata) |
| Materiale base della custodia | alluminio pressofuso |
| Materiale elemento di bloccaggio | Acciaio, inossidabile |
| Nota per classe di protezione | Classe di protezione con copertura protetta: IP 65 |
| Superficie | Verniciatura a polvere |
| Adatti per ModuPlug® | No |
| BG | 2 |
| Colore (RAL) | RAL 7035 |
| Copertura | con coperchio |
| Coppia di serraggio | 0,5 Nm |
| del coperchio | con coperchio |
| Esecuzione custodia | Base passante |
| Esecuzione sistema di chiusura | Gancio longitudinale in basso |
| Forma | Standard |
| Grandezza | 2 |
| Guarnizione | NBR |
| Parte superiore/Parte inferiore/Coperchio | Parte inferiore |
| Tipo | Base passante (mont. in feritoia) |
| Versione con gancio | Gancio longitudinale |
| Informazioni sul prodotto | Durante il montaggio delle custodie, sincerarsi che la guarnizione piatta sia correttamente in sede. |
| Omologazione/Certificato/Documento di conformità | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_79528) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1664060000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1664060000) |
| Notifica modifica prodotto |
[20220214 Technical change to HDC housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_252005)
[20220214 Technische Änderung bei HDC-Gehäusen](https://mdcop.weidmueller.com/mediadelivery/asset/900_252006) |
| Documentazione tecnica | [1664060000_HDC_10A_ADLU_STP_Blatt__1.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_39130) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochure |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| Omologazioni |   |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (cURus) | E92202 |
