Caratteristiche
| Versione | HDC - Custodie, Grandezza: 4, Grado di protezione: IP65 (in condizione innestata), IP65, Entrata cavo dall'alto, Gancio trasversale in basso, Standard, Dimensione entrate cavi: M 25 |
| N. d’ordine | 1263780000 |

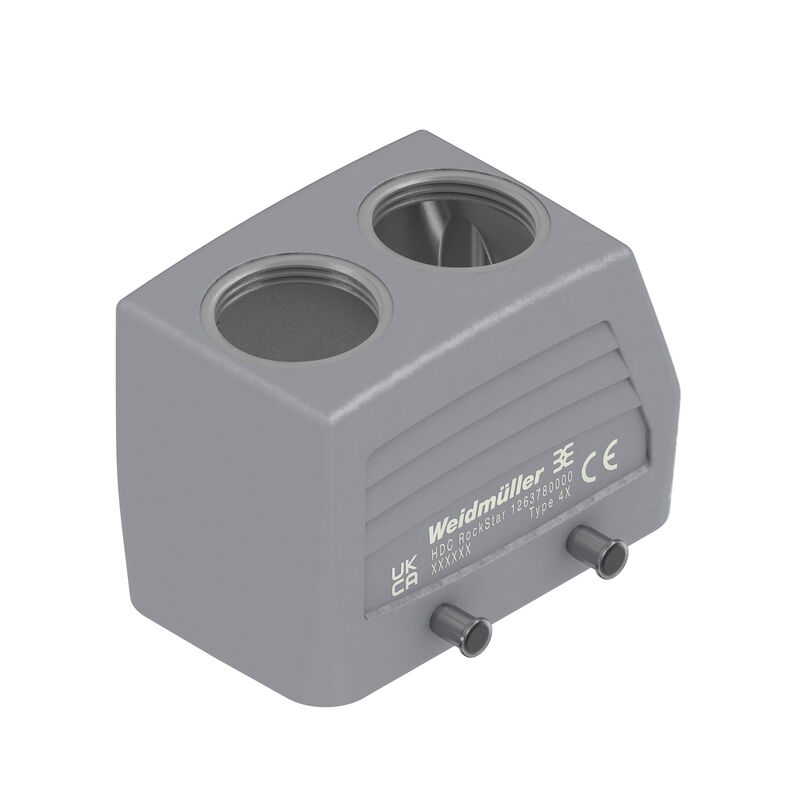

| Tipo | HDC 10B TOBU 2M25G CS |
| GTIN (EAN) | 4050118055603 |
| CPZ | 1 Pezzo |
| Profondità | 73 mm |
| Profondità (pollici) | 2,874 inch |
| Posizione verticale | 52 mm |
| Altezza (pollici) | 2,047 inch |
| Larghezza | 58 mm |
| Larghezza (pollici) | 2,283 inch |
| Peso netto | 137 g |
| Valori limite di temperatura | -40 °C ... 125 °C |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 6bI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | d447edfa-0214-4f34-b5ba-82eae491b46a |
| Resistenza chimica |
|
| Altezza Custodia B | 52 mm |
| Entrata cavo | con filettatura |
| Larghezza custodia C | 43 mm |
| Lunghezza, custodie | 73 mm |
| Custodie EMC | No |
| Grado di protezione |
IP65 (in condizione innestata)
IP65 |
| Materiale base della custodia | alluminio pressofuso |
| Materiale elemento di bloccaggio | Acciaio, inossidabile |
| Superficie | Verniciatura a polvere |
| Adatti per ModuPlug® | No |
| BG | 4 |
| Colore (RAL) | RAL 7035 |
| Dimensione entrate cavi | M 25 |
| Entrata cavo | con filettatura |
| Esecuzione custodia | Entrata cavo dall'alto |
| Esecuzione sistema di chiusura | Gancio trasversale in basso |
| Filettatura (interna) | M 25 |
| Forma | Standard |
| Grandezza | 4 |
| Numero entrate cavo in alto | 2 |
| Numero entrate cavo laterali | 0 |
| Parte superiore/Parte inferiore/Coperchio | Parte superiore |
| Tipo | Spina |
| Versione con gancio | Gancio trasversale |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_107589) |
| Notifica modifica prodotto |
[20220214 Technical change to HDC housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_252005)
[20220214 Technische Änderung bei HDC-Gehäusen](https://mdcop.weidmueller.com/mediadelivery/asset/900_252006) |
| Cataloghi | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| Omologazioni |  |
| ROHS | Conforme |
