Caratteristiche
| Versione | HDC - Custodie, Grandezza: 6, Grado di protezione: IP65 (in condizione innestata), Entrata cavo laterale, Custodia connettore, Gancio trasversale in basso, Standard, Dimensione entrate cavi: M 25 |
| N. d’ordine | 3001400000 |

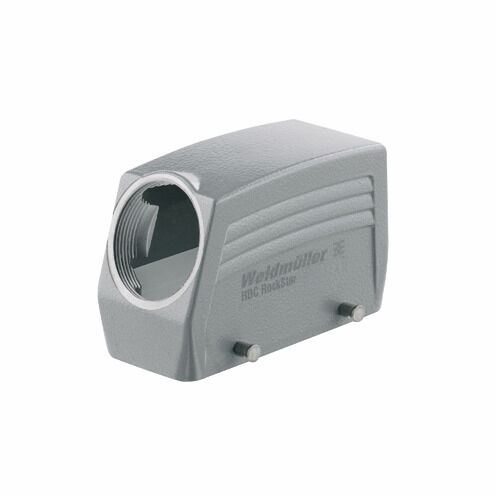

| Tipo | HDC 16B TSBU 1M25G EXI |
| GTIN (EAN) | 4099986902466 |
| CPZ | 1 Pezzo |
| Profondità | 93,3 mm |
| Profondità (pollici) | 3,673 inch |
| Posizione verticale | 61 mm |
| Altezza (pollici) | 2,402 inch |
| Larghezza | 59 mm |
| Larghezza (pollici) | 2,323 inch |
| Peso netto | 219 g |
| Valori limite di temperatura | -40 °C ... 125 °C |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 6bI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | d447edfa-0214-4f34-b5ba-82eae491b46a |
| Altezza Custodia B | 61 mm |
| Entrata cavo | con filettatura |
| Larghezza custodia C | 43 mm |
| Lunghezza, custodie | 93,3 mm |
| Coppia di serraggio | 1,2 Nm |
| Custodie EMC | No |
| Grado di protezione | IP65 (in condizione innestata) |
| Materiale base della custodia | alluminio pressofuso |
| Materiale elemento di bloccaggio | Acciaio, inossidabile |
| Superficie | Verniciatura a polvere |
| Protezione d'accensione | II 2G Ex ib IIC T6 Gb |
| Adatti per ModuPlug® | No |
| BG | 6 |
| Colore (RAL) | RAL 7035 |
| Coppia di serraggio | 1,2 Nm |
| Dimensione entrate cavi | M 25 |
| Entrata cavo | con filettatura |
| Esecuzione custodia |
Entrata cavo laterale
Custodia connettore |
| Esecuzione sistema di chiusura | Gancio trasversale in basso |
| Filettatura (interna) | M 25 |
| Forma | Standard |
| Grandezza | 6 |
| Numero entrate cavo laterali | 1 |
| Parte superiore/Parte inferiore/Coperchio | Parte superiore |
| Tipo | Spina |
| Versione con gancio | Gancio trasversale |
| Cataloghi | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| ROHS | Conforme |
Accessori
-
N. articolo:2722280000Confezione:25 Pezzo
VG Exi 7J (pressacavo in plastica Ex 7J Exi), Pressacavo, diritto, M 25, 10 mm, OD min. 14 - OD max. 18 mm, IP54, IP66, IP67, IP68 - 5 bar (30 min.), poliammide 6
-
N. articolo:2722270000Confezione:50 Pezzo
VG Exi 7J (pressacavo in plastica Ex 7J Exi), Pressacavo, diritto, M 25, 10 mm, OD min. 12 - OD max. 17 mm, IP54, IP66, IP67, IP68 - 5 bar (30 min.), poliammide 6
Sistemi di inserimento cavi e componentiPressacaviPressacavi per aree pericolose - ExPressacavi in plastica Ex - Ex i con 7 JouleMateriale di tenuta in cloroprene, da -40 °C a +70 °C
