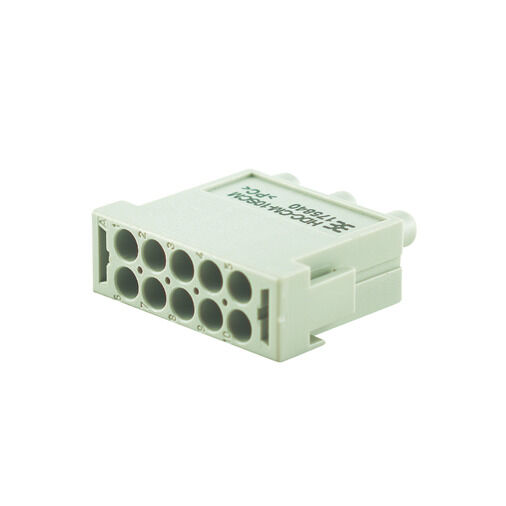

HDC CM 10 MC
HDC CM 10 MC

HDC CM 10 MC

Connecteurs industriels étanches, CIE ,96 Connecteur enfichable, Module ConCept

Référence produit 1758400000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 12 Autres produits de la même gamme 2
Informations générales de commande Dimensions et poids Conformité environnementale du produit Module Pneumatique ConCept Dimensions Caractéristiques générales Caractéristiques de raccordement PE Version Classifications Agréments

Informations générales de commande

Version
Connecteurs industriels étanches, CIE ,96 Connecteur enfichable, Module ConCept
Référence
1758400000
Type
HDC CM 10 MC
GTIN (EAN)
4032248019625
Qté.
10  Pièce

Dimensions et poids

Profondeur
34  mm
Profondeur (pouces)
1,339  inch
Hauteur
29,4  mm
Hauteur (pouces)
1,157  inch
Largeur
11,4  mm
Largeur (pouces)
0,449  inch
Poids net
6,97  g

Conformité environnementale du produit

Statut de conformité RoHS
Conforme sans exemption
REACH SVHC
No SVHC above 0.1 wt%

Module Pneumatique ConCept

Classe d'inflammabilité selon UL 94
V-0
Couleur
beige

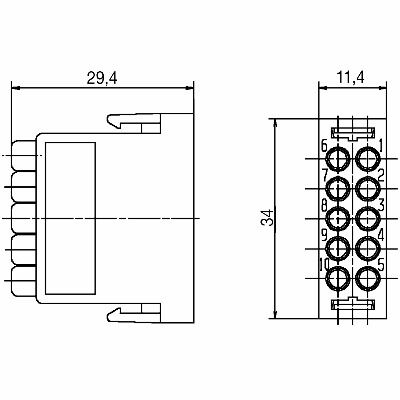

Dimensions

Hauteur mâle
29,4  mm
Largeur
11,4  mm
Longueur support
34  mm

Caractéristiques générales

Catégorie de surtension
III
Classe d'inflammabilité selon UL 94
V-0
Couleur
beige
Courant nominal (DIN EN 61984)
10  A
Degré de pollution
3
Faible dégagement de fumée selon DIN EN 45545-2
Oui
Matériau
Renforcé à la fibre de verre, au polycarbonate
Matériau isolant
PC renforcé fibre de verre (listé UL et qualifié ferroviaire)
Nombre de pôles
10
Résistance de passage
≤4 mΩ
Série
Module ConCept
Tension de choc nominale (DIN EN 61984)
4  kV
Tension nominale (DIN EN 61984)
250  V
Tenue d’isolation
1011 Ω
Type
Mâle
Type de raccordement
Raccordement à sertir

Caractéristiques de raccordement PE

Type de raccordement PE
Raccordement vissé par cadre support

Version

Longueur de dénudage, raccordement nominal
8  mm
Matériau
Renforcé à la fibre de verre, au polycarbonate
Résistance de passage
≤4 mΩ
Section de raccordement du conducteur, AWG, max.
AWG 14
Section de raccordement du conducteur, AWG, min.
AWG 26
Section de raccordement du conducteur, max.
2,5  mm²
Section de raccordement du conducteur, min.
0,14  mm²
Type de raccordement
Raccordement à sertir

Classifications

ETIM 6.0
EC000438
ETIM 7.0
EC000438
ETIM 8.0
EC000438
ETIM 9.0
EC000438
ETIM 10.0
EC000438
ECLASS 9.0
27-44-02-05
ECLASS 9.1
27-44-02-05
ECLASS 10.0
27-44-02-05
ECLASS 11.0
27-44-02-05
ECLASS 12.0
27-44-02-05
ECLASS 13.0
27-44-02-05
ECLASS 14.0
27-44-02-05
ECLASS 15.0
27-44-02-05

Agréments

ROHS
Conforme
