Caratteristiche

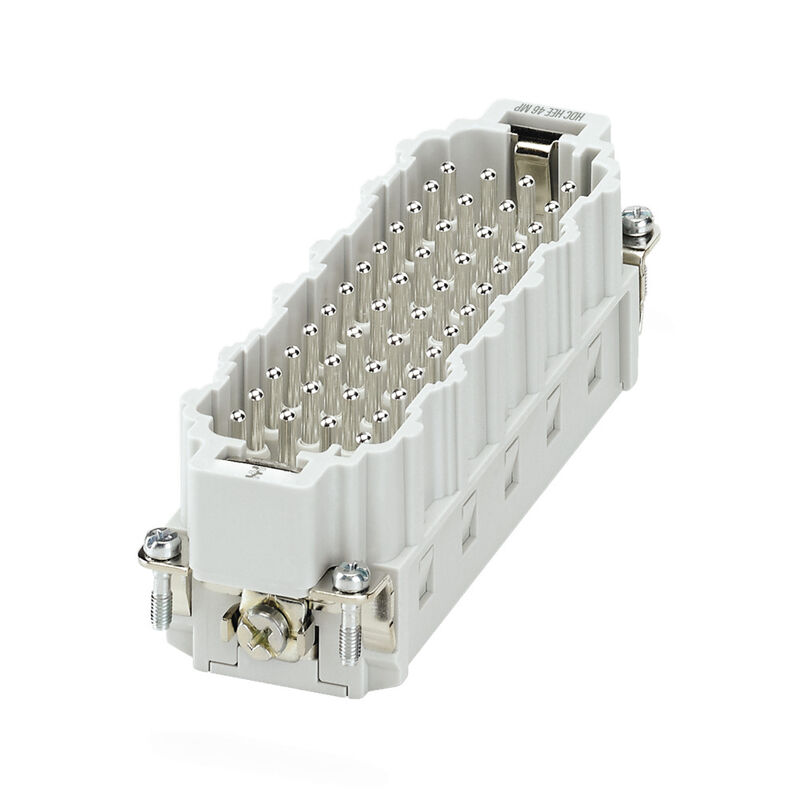

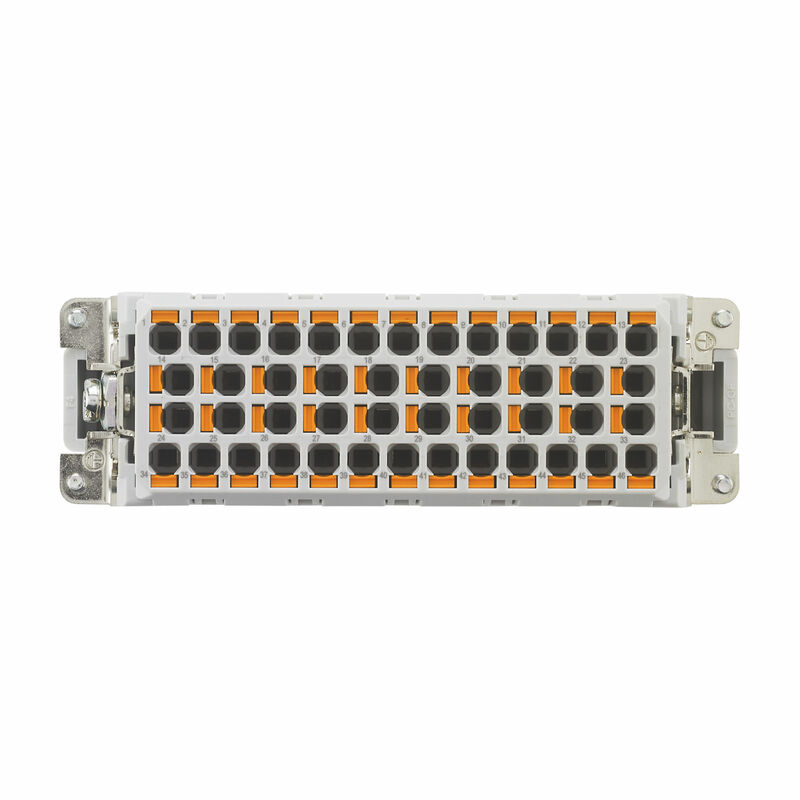

| Versione | HDC - Connettore, Maschio, 500 V, 16 A, Numero di poli: 46, PUSH IN, Grandezza: 8 |
| N. d’ordine | 3023980000 |
| Tipo | HDC HEE 46 MP |
| GTIN (EAN) | 4099986946569 |
| CPZ | 1 Pezzo |

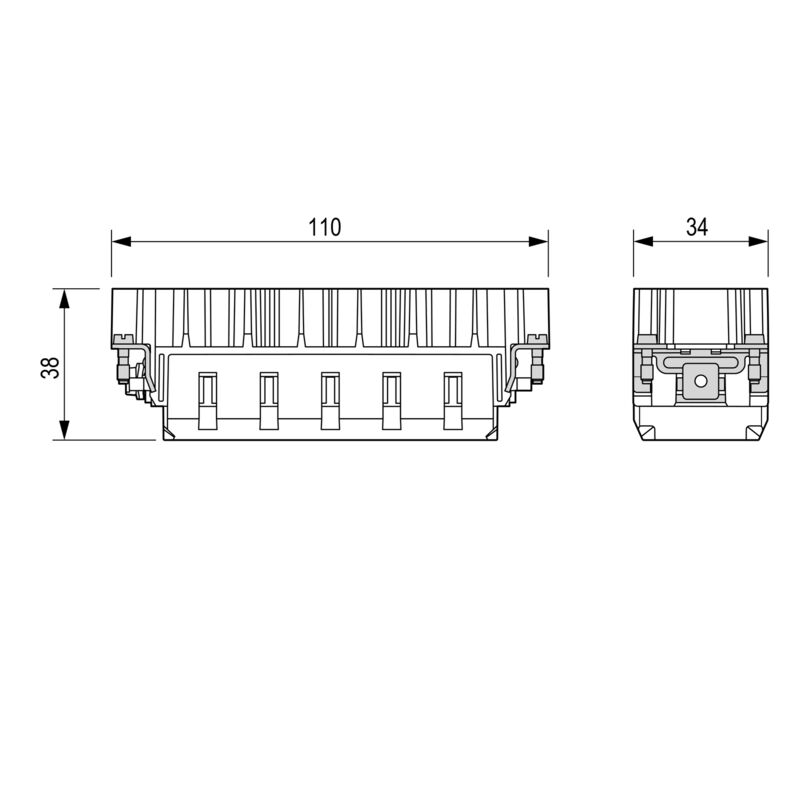

| Profondità | 111 mm |
| Profondità (pollici) | 4,37 inch |
| Posizione verticale | 36 mm |
| Altezza (pollici) | 1,417 inch |
| Larghezza | 34 mm |
| Larghezza (pollici) | 1,339 inch |
| Peso netto | 100 g |
| Valori limite di temperatura | -40 °C ... 125 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Resistenza chimica |
|
| Altezza Femmina | 36 mm |
| Larghezza | 34 mm |
| Lunghezza, zoccolo | 111 mm |
| Bassa fumosità sec. EN 45545-2 | Sì |
| BG | 8 |
| cicli d'innesto Ag | ≥ 500 |
| cicli d'innesto Au | ≥ 500 |
| Classe d'infiammabilità UL 94 | V-0 |
| Colori | beige |
| Corrente di dimensionamento (DIN EN 61984) | 16 A |
| Grado di lordura | 3 |
| Grandezza | 8 |
| Gruppo materiali isolanti | IIIa |
| Materiale | Lega di rame |
| Materiale isolante | PC rinforzato in fibra di vetro (UL listed e qualificato per il settore ferroviario) |
| Numero di poli | 46 |
| Resistenza contro l'isolamento | 1010 Ω |
| Resistenza di passaggio | ≤2 mΩ |
| Serie | HEE |
| Sezione di collegamento cavo | 4 mm² |
| Tensione di dimensionamento (DIN EN 61984) | 500 V |
| Tensione di dimensionamento secondo UL/CSA | 600 V AC/DC |
| Tensione impulsiva di dimensionamento (DIN EN 61984) | 6 kV |
| Tipo | Maschio |
| Tipo di collegamento | PUSH IN |
| Coppia di serraggio max. collegamento PE | 1,5 Nm |
| Coppia di serraggio, min. collegamento PE | 1,2 Nm |
| Dimensione lama (a croce) | Gr. PH1 |
| Dimensione lama (a taglio) (collegamento PE) | SD 0,8 x 4,0 |
| Lunghezza di spellatura, collegamento PE | 10 mm |
| Sezione di collegamento cavo AWG (PE), max. | AWG 12 |
| Sezione di collegamento cavo AWG (PE), min. | AWG 20 |
| Sezione di dimensionamento | 4 mm² |
| Tipo di collegamento PE | Collegamento a vite |
| Vite di fissaggio | M 4 |
| BG | 8 |
| Grandezza | 8 |
| Lunghezza di spellatura, collegamento di dimensionamento | 7,5 mm |
| Materiale | Lega di rame |
| Resistenza di passaggio | ≤2 mΩ |
| Sezione di collegamento cavo AWG, max. | AWG 12 |
| Sezione di collegamento cavo AWG, min. | AWG 20 |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max. | 4 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile, max. | 4 mm² |
| Sezione di collegamento cavo, flessibile, min. | 0,5 mm² |
| Sezione di collegamento cavo, max. | 4 mm² |
| Sezione di collegamento cavo, min. | 0,5 mm² |
| Sezione di collegamento cavo, rigido, max. | 4 mm² |
| Sezione di collegamento cavo, rigido, min. | 0,5 mm² |
| Tipo di collegamento | PUSH IN |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_322657) |
| Cataloghi | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC000438 |
| ETIM 7.0 | EC000438 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-05 |
| ECLASS 9.1 | 27-44-02-05 |
| ECLASS 10.0 | 27-44-02-05 |
| ECLASS 11.0 | 27-44-02-05 |
| ECLASS 12.0 | 27-44-02-05 |
| ECLASS 13.0 | 27-44-02-05 |
| ECLASS 14.0 | 27-44-02-05 |
| ROHS | Conforme |
