Caratteristiche

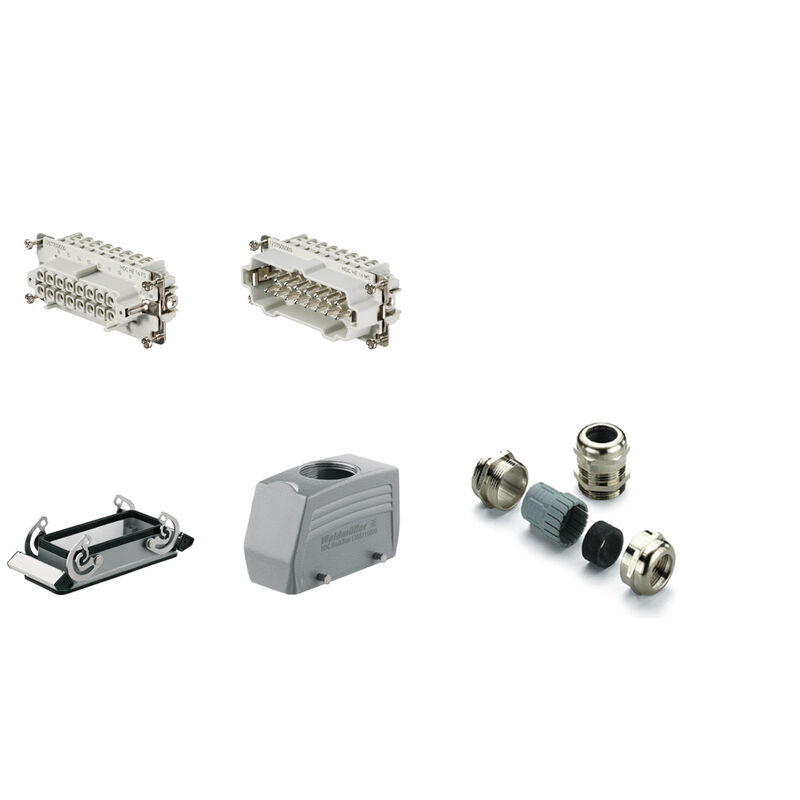

| Versione | RockStar® HDC - Kit-Connettori di potenza, Kit, HE, Grandezza: 6, Poli: 16, Collegamento a vite, 500 V, 16 A, alluminio pressofuso, M 25 |
| N. d’ordine | 1802390000 |
| Tipo | HDC-KIT-HE 16.121 M |
| GTIN (EAN) | 4032248256846 |
| CPZ | 1 Pezzo |
| Peso netto | 565,68 g |
| Valori limite di temperatura | -40 °C ... 100 °C |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 6bI, 6c |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | bfb1c983-6f18-4ba4-8907-38aad6aee076 |
| Grado di protezione | IP65 (in condizione innestata) |
| Materiale base della custodia | alluminio pressofuso |
| Materiale elemento di bloccaggio | Acciaio, inossidabile |
| Serie | HE |
| Superficie | Verniciatura a polvere |
| BG | 6 |
| Colore (RAL) | RAL 7035 |
| Dimensione entrate cavi | M 25 |
| Grandezza | 6 |
| Numero entrate cavo in alto | 1 |
| Tipo di collegamento | Collegamento a vite |
| BG | 6 |
| Corrente di dimensionamento (DIN EN 61984) | 16 A |
| Grandezza | 6 |
| Materiale | alluminio pressofuso |
| Numero di poli | 16 |
| Pressacavi | M 25 |
| Serie | HE |
| Tensione di dimensionamento (DIN EN 61984) | 500 V |
| Tipo di collegamento PE | Collegamento a vite |
| BG | 6 |
| Coppia di serraggio max. contatto principale | 0,55 Nm |
| Coppia di serraggio min. contatto principale | 0,5 Nm |
| Grandezza | 6 |
| Materiale | alluminio pressofuso |
| Sezione di collegamento cavo, max. | 2,5 mm² |
| Sezione di collegamento cavo, min. | 0,5 mm² |
| Superficie | Verniciatura a polvere |
| Tipo di collegamento | Collegamento a vite |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_97838) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1802390000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1802390000) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochure |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC002943 |
| ETIM 7.0 | EC002943 |
| ETIM 8.0 | EC002943 |
| ETIM 9.0 | EC002943 |
| ECLASS 9.0 | 27-44-02-92 |
| ECLASS 9.1 | 27-44-01-90 |
| ECLASS 10.0 | 27-44-02-92 |
| ECLASS 11.0 | 27-44-02-92 |
| ECLASS 12.0 | 27-44-02-92 |
| ECLASS 13.0 | 27-44-02-92 |
| ECLASS 14.0 | 27-44-02-92 |
| ROHS | Conforme |
Accessori
-
N. articolo:1203600000Confezione:100 Pezzo
Connettori di potenza, Accessori, Perno di blocco
ConnettoriConnettori di potenzaAccessoriCodificaCodificaSPB
Componenti singoli
-
N. articolo:1207700000Confezione:1 Pezzo
HDC - Connettore, Femmina, 500 V, 16 A, Numero di poli: 16, Collegamento a vite, Grandezza: 6
-
N. articolo:1207500000Confezione:1 Pezzo
HDC - Connettore, Maschio, 500 V, 16 A, Numero di poli: 16, Collegamento a vite, Grandezza: 6
-
N. articolo:1772230000Confezione:25 Pezzo
VG MS (pressacavo standard in ottone), Pressacavo, diritto, M 25, 8 mm, OD min. 10 - OD max. 14 mm, IP54, IP66, IP67, IP68 - 5 bar (30 min.), IP69K, ottone, nichelato
-
N. articolo:1208600000Confezione:1 Pezzo
HDC - Custodie, Grandezza: 6, Grado di protezione: IP65 (in condizione innestata), Base passante, Gancio trasversale in basso, Gancio trasversale non sostituibile, Standard
-
N. articolo:1788210000Confezione:1 Pezzo
HDC - Custodie, Grandezza: 6, Grado di protezione: IP65 (in condizione innestata), Entrata cavo dall'alto, Custodia connettore, Gancio trasversale in basso, Standard, Dimensione entrate cavi: M 25
ConnettoriConnettori di potenzaInsertiInserti a polarità fissaSerie HE - 16A, 500V, 6 - 48 poliCollegamento a viteDimensioni 6
Sistemi di inserimento cavi e componentiPressacaviPressacavi per impiego industriale standard - INDOttone nichelato, pressacaviVersione IP68
ConnettoriConnettori di potenzaCustodieCustodia RockStar® IP65 / Tipo NEMA 12, 4XGrandezza 6 (16B/40D)Gancio trasversale in bassoParti inferiori della custodiaBase passante
ConnettoriConnettori di potenzaCustodieCustodia RockStar® IP65 / Tipo NEMA 12, 4XGrandezza 6 (16B/40D)Gancio trasversale in bassoParti superioriCalotta, entrata cavo dall’alto
