Caratteristiche

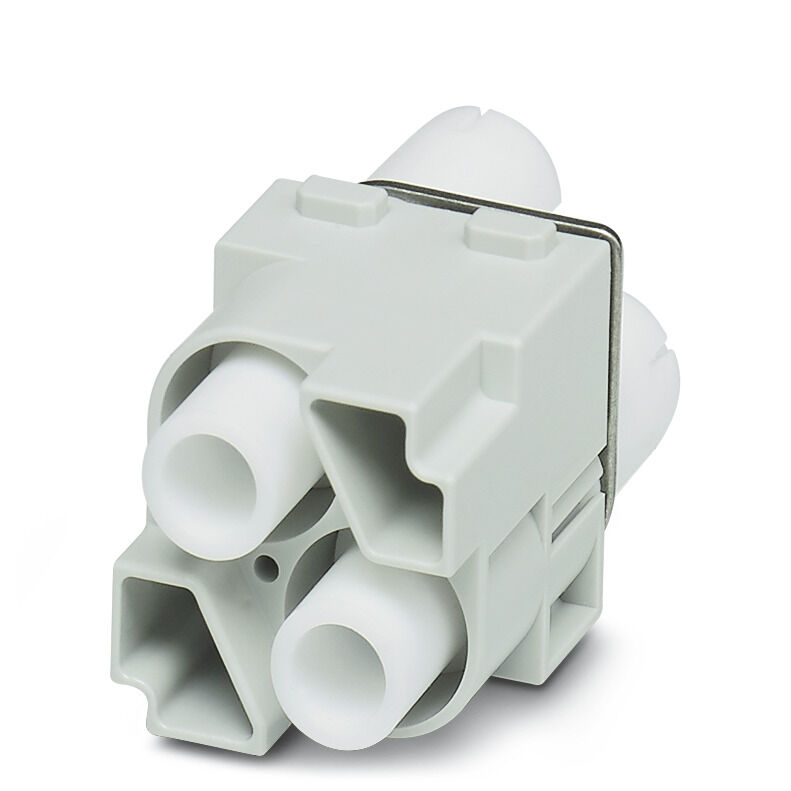

| Versione | Modulo alta tensione, 2900 V, 16 A, Numero di poli: 2, Collegamento a crimpare, Maschio, Slot a innesto necessari: 2 |
| N. d’ordine | 2748380000 |
| Tipo | HDC MHE 2 HV MC |
| GTIN (EAN) | 4050118890969 |
| CPZ | 1 Pezzo |

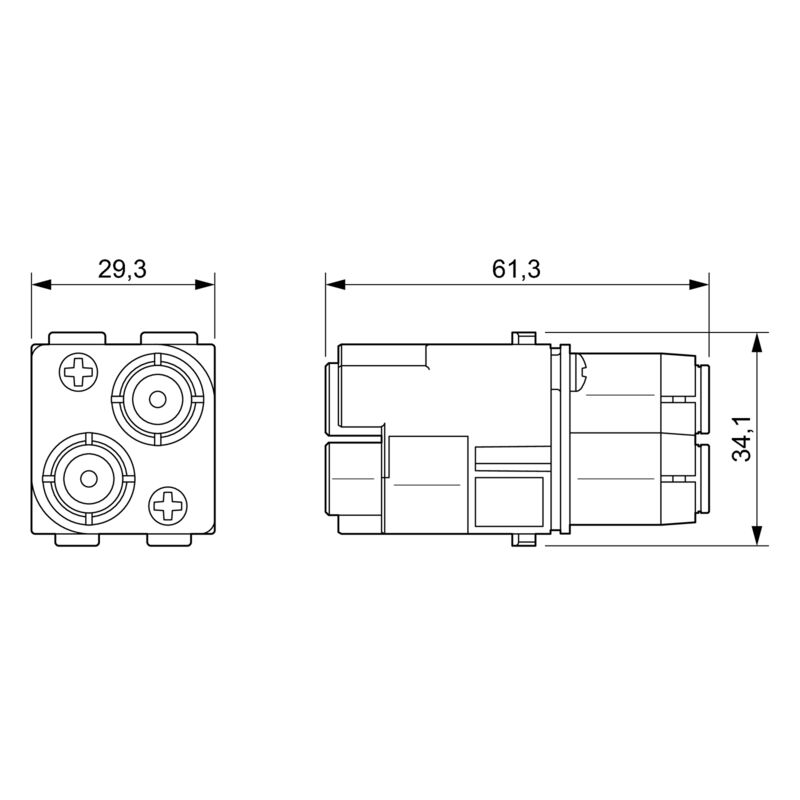

| Profondità | 34 mm |
| Profondità (pollici) | 1,339 inch |
| Posizione verticale | 61,3 mm |
| Altezza (pollici) | 2,413 inch |
| Larghezza | 34,1 mm |
| Larghezza (pollici) | 1,343 inch |
| Peso netto | 54 g |
| Valori limite di temperatura | -40 °C ... 125 °C |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | fa505316-3e43-4ad0-930c-360dfdbe182a |
| Cicli di inserimento | ≥ 500 |
| Classe d'infiammabilità UL 94 | V-0 |
| Classe di sovratensione | III |
| Corrente di dimensionamento (DIN EN 61984) | 16 A |
| Grado di lordura | 3 |
| Materiale | policarbonato |

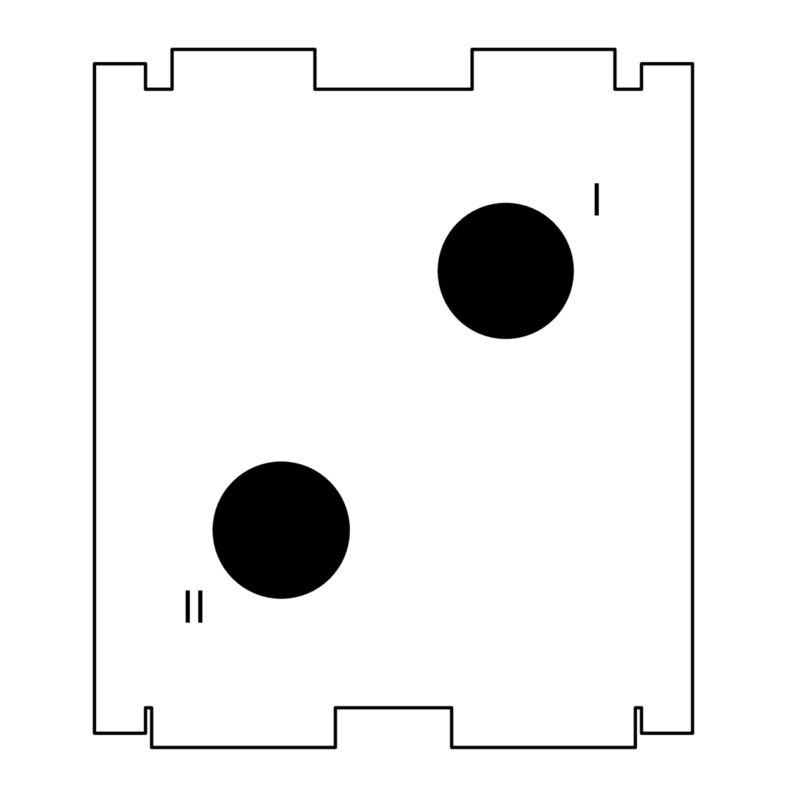

| Numero di poli | 2 |
| Serie | ModuPlug |
| Slot a innesto necessari | 2 |
| Tensione di dimensionamento (DIN EN 61984) | 2.900 V |
| Tensione di dimensionamento secondo UL/CSA | 600 V |
| Tensione impulsiva di dimensionamento (DIN EN 61984) | 15 kV |
| Tipo | Maschio |
| Tipo di collegamento PE | Collegamento a vite tramite telaio del modulo |
| Lunghezza di spellatura, collegamento di dimensionamento | 9,5 mm |
| Sezione di collegamento cavo AWG, max. | AWG 12 |
| Sezione di collegamento cavo AWG, min. | AWG 20 |
| Sezione di collegamento cavo, max. | 4 mm² |
| Sezione di collegamento cavo, min. | 0,5 mm² |
| Tipo di collegamento | Collegamento a crimpare |
| Omologazione/Certificato/Documento di conformità | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_188701) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2748380000) |
| Documentazione utente | [BPZL HDC MHE 2 HV](https://mdcop.weidmueller.com/mediadelivery/asset/900_249251) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002312 |
| ETIM 7.0 | EC002312 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-92 |
| ECLASS 9.1 | 27-44-02-18 |
| ECLASS 10.0 | 27-44-02-92 |
| ECLASS 11.0 | 27-44-02-92 |
| ECLASS 12.0 | 27-44-02-92 |
| ECLASS 13.0 | 27-44-02-92 |
| ECLASS 14.0 | 27-44-02-92 |
| Omologazioni |   |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (UR) | E92202 |
| N° certificato (cURus) | E310075 |
Accessori
-
-
-
-
-
-
-
-
-
-
-
N. articolo:1200900000Confezione:100 Pezzo
Connettori di potenza, Contatto a crimpare, HE, HEE, HQ, MixMate, Maschio, Sezione di collegamento cavo, max.: 4, torniti, Lega di rame
-
N. articolo:1200700000Confezione:100 Pezzo
Connettori di potenza, Contatto a crimpare, HE, HEE, HQ, MixMate, Maschio, Sezione di collegamento cavo, max.: 1.5, torniti, Lega di rame
-
N. articolo:1200600000Confezione:100 Pezzo
Connettori di potenza, Contatto a crimpare, HE, HEE, HQ, MixMate, Maschio, Sezione di collegamento cavo, max.: 1, torniti, Lega di rame
-
N. articolo:1651420000Confezione:100 Pezzo
Connettori di potenza, Contatto a crimpare, HE, HEE, HQ, MixMate, Maschio, Sezione di collegamento cavo, max.: 0.5, torniti, Lega di rame
-
N. articolo:1651460000Confezione:100 Pezzo
Connettori di potenza, Contatto a crimpare, HE, HEE, HQ, MixMate, Maschio, Sezione di collegamento cavo, max.: 4, torniti, Lega di rame
-
N. articolo:1651440000Confezione:100 Pezzo
Connettori di potenza, Contatto a crimpare, HE, HEE, HQ, MixMate, Maschio, Sezione di collegamento cavo, max.: 1.5, torniti, Lega di rame
-
N. articolo:1116540000Confezione:100 Pezzo
Connettori di potenza, Contatto a crimpare, HE, HEE, HQ, MixMate, Maschio, Sezione di collegamento cavo, max.: 4.65, torniti, Lega di rame
-
N. articolo:1651430000Confezione:100 Pezzo
Connettori di potenza, Contatto a crimpare, HE, HEE, HQ, MixMate, Maschio, Sezione di collegamento cavo, max.: 1, torniti, Lega di rame
-
N. articolo:1200800000Confezione:100 Pezzo
Connettori di potenza, Contatto a crimpare, HE, HEE, HQ, MixMate, Maschio, Sezione di collegamento cavo, max.: 2.5, torniti, Lega di rame
-
N. articolo:1200500000Confezione:100 Pezzo
Connettori di potenza, Contatto a crimpare, HE, HEE, HQ, MixMate, Maschio, Sezione di collegamento cavo, max.: 0.5, torniti, Lega di rame
-
N. articolo:1651450000Confezione:100 Pezzo
Connettori di potenza, Contatto a crimpare, HE, HEE, HQ, MixMate, Maschio, Sezione di collegamento cavo, max.: 2.5, torniti, Lega di rame
-
-
-
-
-
-
-
-
-
-
-
-
-
Controparti
-
N. articolo:2748390000Confezione:1 Pezzo
Modulo alta tensione, 2900 V, 16 A, Numero di poli: 2, Collegamento a crimpare, Femmina, Slot a innesto necessari: 2
È la controparte di
-
N. articolo:2748390000Confezione:1 Pezzo
Modulo alta tensione, 2900 V, 16 A, Numero di poli: 2, Collegamento a crimpare, Femmina, Slot a innesto necessari: 2
