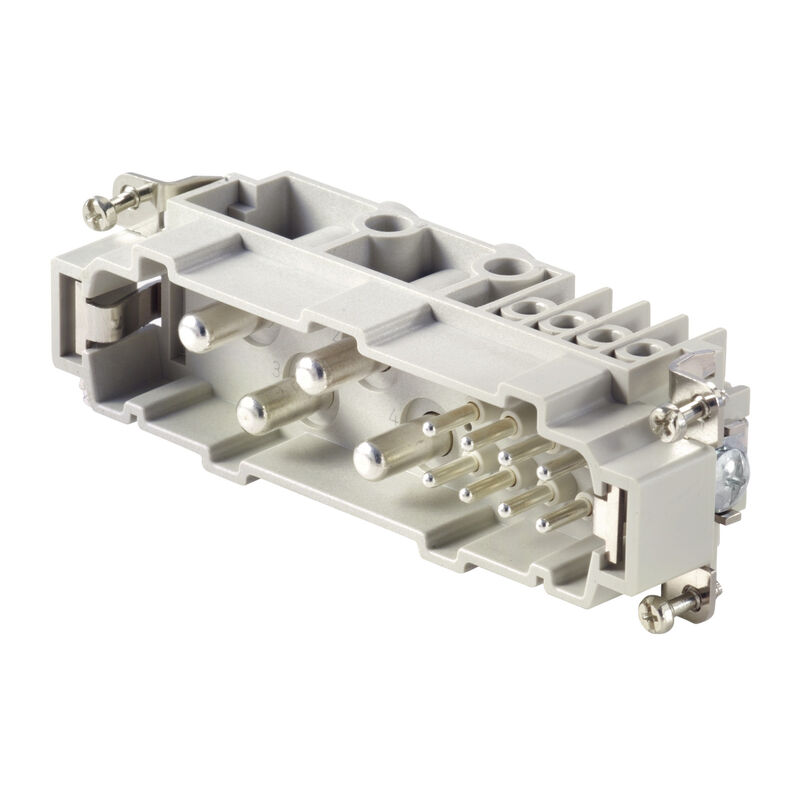

HDC vložka, Zástrčný, 400 V, 80 A, Počet pólů: 12, Šroubové připojení, Instalační velikost: 8

ID výrobku 1023260000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příbuzné výrobky 2
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Rozměry Všeobecné údaje Připojení datové, uzemnění Silový kontakt Signální kontakt Verze Klasifikace

Osvědčení

Schválení
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E92202

Všeobecné objednací údaje

Verze
HDC vložka, Zástrčný, 400 V, 80 A, Počet pólů: 12, Šroubové připojení, Instalační velikost: 8
Číslo objednávky
1023260000
Typ
HDC S4/8 MS
GTIN (EAN)
4032248750115
Množství
1 ks

Rozměry a hmotnosti

Hloubka
111 mm
Hloubka (v palcích)
4.37 inch
Výška
42 mm
Výška (v palcích)
1.654 inch
Šířka
34 mm
Šířka (v palcích)
1.339 inch
Čistá hmotnost
141 g

Teploty

Mezní teplota
-40 °C ... 125 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3
SCIP
b67daa31-7dca-434d-8290-da7fb52f83a2
Chemická odolnost
  • Látka:
    Aceton
  • Chemická odolnost:
    Odolné
  • Látka:
    Amoniak, vodný
  • Chemická odolnost:
    Podmíněně odolné
  • Látka:
    Benzín
  • Chemická odolnost:
    Odolné
  • Látka:
    Benzen
  • Chemická odolnost:
    Odolné
  • Látka:
    Dieselový olej
  • Chemická odolnost:
    Podmíněně odolné
  • Látka:
    Kyselina octová, koncentrovaná
  • Chemická odolnost:
    Odolné
  • Látka:
    Hydroxid draselný
  • Chemická odolnost:
    Podmíněně odolné
  • Látka:
    Metanol
  • Chemická odolnost:
    Podmíněně odolné
  • Látka:
    Motorový olej
  • Chemická odolnost:
    Podmíněně odolné
  • Látka:
    Louh, rozředěný
  • Chemická odolnost:
    Odolné
  • Látka:
    Hydrochlorofluorouhlíky
  • Chemická odolnost:
    Podmíněně odolné
  • Látka:
    Venkovní použití
  • Chemická odolnost:
    Podmíněně odolné

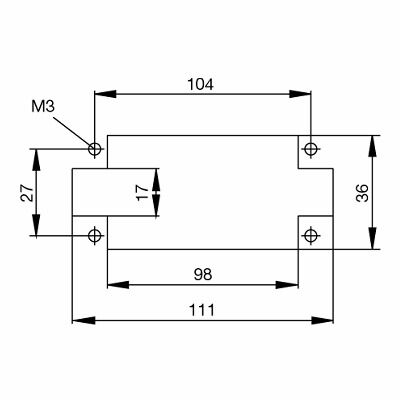

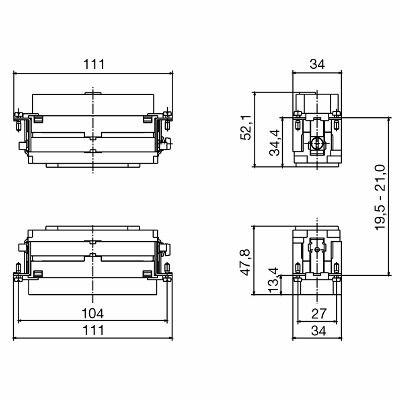

Rozměry

Height of plug
42 mm
Total length base
111 mm
Width
34 mm

Všeobecné údaje

Basic material
Slitina mědi
BG
8
Colour
Béžová
Installation size
8
Insulating material
PC vyztužené skelným vláknem (uvedeno v seznamu UL a certifikováno k provozu na železnici)
Insulating material group
IIIa
Insulation resistance
1010 Ω
Low smoke acc. DIN EN 45545-2
Ano
Number of poles
12
Number of power contacts
4
Number of signal contacts
8
Plugging cycles, gold
≥ 500
Plugging cycles, silver
≥ 500
Pollution severity
3
Rated current (DIN EN 61984)
80 A
Rated impulse voltage (DIN EN 61984)
6 kV
Rated voltage (DIN EN 61984)
400 V
Rated voltage according to UL/CSA
600 V AC/DC
Series
MixMate
Surface finish
Pasivované stříbro
Type
Zástrčný
Type of connection
Šroubové připojení
UL 94 flammability rating
V-0
Volume resistance
≤1 mΩ

Připojení datové, uzemnění

Blade size, slotted (PE connection)
SD 1,2 x 6,5
Connection type PE
Šroubové připojení
Fixing screw
M 5
Rated cross-section
16 mm²
Stripping length PE connection
13 mm
Tightening torque, max. PE connection
2.5 Nm
Tightening torque, min. PE connection
2 Nm
Wire cross section, AWG (PE), max.
AWG 6
Wire cross section, AWG (PE), min.
AWG 20

Silový kontakt

Clamping range, power contact, max.
16 mm²
Clamping range, power contact, min.
1.5 mm²
Number of poles, performance contact
4
Rated current (DIN EN 61984), power contact
80 A
Rated impulse voltage (DIN EN 61984), power contact
6 kV
Rated voltage (DIN EN 61984), power contact
400 V
Stripping length, performance contact
15 mm
Tightening torque, max.
0.55 Nm
Tightening torque, min.
0.5 Nm
Type of connection, power contact
Šroubové připojení

Signální kontakt

AF size signal contact
SD 0,6 x 3,5
Clamping range, signal contact, max.
2.5 mm²
Clamping range, signal contact, min.
0.5 mm²
Jmenovitý proud (DIN EN 61984), signální
16 A
Jmenovitý proud signálního obvodu (cUR)
  • Průřez připojení vodičů AWG:
    AWG 14
  • Jmenovitý proud:
    12 A
Jmenovitý proud signálního obvodu (UR)
  • Průřez připojení vodičů AWG:
    AWG 14
  • Jmenovitý proud:
    16 A
Jmenovitý proud silového obvodu (cUR)
  • Průřez připojení vodičů AWG:
    AWG 14
  • Jmenovitý proud:
    15 A
  • Průřez připojení vodičů AWG:
    AWG 12
  • Jmenovitý proud:
    25 A
  • Průřez připojení vodičů AWG:
    AWG 10
  • Jmenovitý proud:
    29 A
  • Průřez připojení vodičů AWG:
    AWG 8
  • Jmenovitý proud:
    33 A
  • Průřez připojení vodičů AWG:
    AWG 6
  • Jmenovitý proud:
    35 A
Jmenovitý proud silového obvodu (UR)
  • Průřez připojení vodičů AWG:
    AWG 14
  • Jmenovitý proud:
    30 A
  • Průřez připojení vodičů AWG:
    AWG 12
  • Jmenovitý proud:
    25 A
  • Průřez připojení vodičů AWG:
    AWG 10
  • Jmenovitý proud:
    29 A
  • Průřez připojení vodičů AWG:
    AWG 8
  • Jmenovitý proud:
    70 A
  • Průřez připojení vodičů AWG:
    AWG 6
  • Jmenovitý proud:
    80 A
Number of poles, signal
8
Rated impulse voltage (DIN EN 61984), signal
6 kV
Rated voltage (DIN EN 61984), signal contact
400 V
Stripping length, signal
8 mm
Tightening torque, max.
0.55 Nm
Tightening torque, min.
0.5 Nm
Type of connection, signal
Šroubové připojení

Verze

Basic material
Slitina mědi
BG
8
Blade size, slotted (screw connection)
SD 0,8 x 4,0
Clamping screw
M 6
Conductor cross-section, max.
16 mm²
Conductor cross-section, min.
1.5 mm²
Installation size
8
Stripping length, rated connection
15 mm
Surface finish
Pasivované stříbro
Type of connection
Šroubové připojení
Volume resistance
≤1 mΩ
Wire connection cross section AWG, max.
AWG 6
Wire connection cross section AWG, min.
AWG 16
Wire connection cross section, finely stranded, max.
16 mm²
Wire connection cross section, finely stranded, min.
0.5 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, max.
16 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, min.
0.5 mm²
Wire cross-section, solid, max.
16 mm²
Wire cross-section, solid, min.
0.5 mm²

Klasifikace

ETIM 8.0
EC000438
ETIM 9.0
EC000438
ETIM 10.0
EC000438
ECLASS 14.0
27-44-02-05
ECLASS 15.0
27-44-02-05
