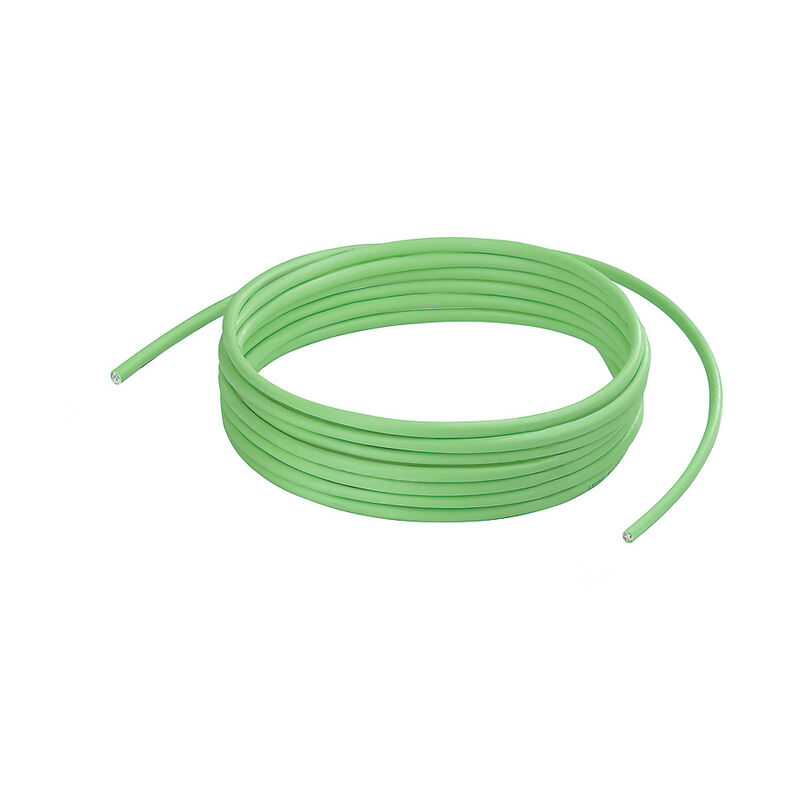

IE-C5ED8UG-100

Dragline cable, Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B), PUR, 100 m

№ продукта 8813210000
Загрузить спецификации Tuotelataukset Инженерная поддержка
Аксессуары 8 Связанные продукты 6
Approvals Allgemeine Bestelldaten Dimensions and weights Temperatures Environmental Product Compliance Технические характеристики кабеля Стандарты для кабелей Стандарты Конструкция кабеля Электрические свойства кабеля Механические свойства и свойства материала кабеля Classifications

Approvals

ROHS
Conform

Allgemeine Bestelldaten

Версия
Dragline cable, Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B), PUR, 100 m
Заказ №
8813210000
Тип
IE-C5ED8UG-100
GTIN (EAN)
4032248513062
Кол.
1 items
Embalaje
como anillo de cable en cartón

Dimensions and weights

Длина
100 m
Length (inches)
3 937,008 inch
Peso neto
5 498 g

Temperatures

Температура хранения
-40 °C...80 °C
Рабочая температура
-40 °C...80 °C
Температура монтажа
-40 °C...80 °C

Environmental Product Compliance

Состояние соответствия RoHS
Compliant
REACH SVHC
No SVHC above 0.1 wt%

Технические характеристики кабеля

Галогены
без содержания галогенов, по стандарту IEC 60754-2
Изоляция
PE
Испытательное напряжение: провод–провод–экран
700 Вср.-квадр., 50 Гц, 1 мин.
Количество жил
8
Количество контактов
8
Огнестойкость
по стандарту IEC 60332-1
Прочность при кручении
30 °/m
Скорость
180 m/min
Ускорение
5 m/s²
Устойчивость к воздействию масла
по стандарту IEC 60811-2-1
Цвет оболочки
зеленый (RAL 6018)
Циклы сгиба
5 mil.
Экранированный
Ja

Стандарты для кабелей

Плотность дыма
согласно IEC 61034-2
Стандарт, конструкция
UL-Style 20963 (80 °C/30 В)
Стандарт, материал изоляции
DIN EN 50290-2-25 (HD 624.5)
Стандарт, материал провода
DIN EN 13602 Cu-ETP-A
Стандарт, материал экрана
DIN EN 13602 Cu-ETP-A..B

Стандарты

Плотность дыма
согласно IEC 61034-2
Стандарт, конструкция
UL-Style 20963 (80 °C/30 В)
Стандарт, материал изоляции
DIN EN 50290-2-25 (HD 624.5)
Стандарт, материал провода
DIN EN 13602 Cu-ETP-A
Стандарт, материал экрана
DIN EN 13602 Cu-ETP-A..B

Конструкция кабеля

Диаметр изоляции
0,95 mm
Диаметр оболочки, макс.
6,8 mm
Диаметр оболочки, мин.
6,5 mm
Жилы
7
Изоляция
PE
Количество жил
8
Материал оболочки
Полиуретан
Материал проводника
Витой луженый медный провод
Наполнитель
As central element
Between the individual wire pairs
Нормативные обозначения
LI9Y(ST)C11Y 4X2X0.14 VZN GN
SF/UTP
Общий экран
Пластиковая пленка
Алюминиевая фольга
Экранирующая оплетка из медной проволоки
Перекрытие экранирующей оплетки
90 %
Расположение жил
Витая пара
Сечение
4*2*AWG 26/7 - 4*2*0,128 мм²
Толщина изоляции жил
0,23 mm
Толщина материала оболочки
0,85 mm
Толщина экранирующей оплетки
0,1 mm
Цвет оболочки
зеленый (RAL 6018)
Цветовая последовательность жилы - пары жил
bílá/modrá - modrá, bílá/oranžová - oranžová, bílá/zelená - zelená, bílá/hnědá - hnědá
Экранирование
SF/UTP

Электрические свойства кабеля

Время прохождения сигнала
5,55 ns/m
Емкость при 800 Гц
50 nF/km
Задержка наклона
40 ns/100m
Испытательное напряжение: провод–провод–экран
700 Вср.-квадр., 50 Гц, 1 мин.
Категория
Кат.5 (ISO/IEC 11801) / кат.5e (TIA T568-B)
Передаточный импеданс
100 мОм/м при 10 МГц
Рабочее напряжение (номин. знач. UL)
30 V
Рабочее напряжение UL
30 V
Разность сопротивления
2 %
Скорость
180 m/min
Сопротивление петли
290 Ω/km
Характеристический импеданс
100 ± 15 Ω при 1–100 МГц

Механические свойства и свойства материала кабеля

Галогены
без содержания галогенов, по стандарту IEC 60754-2
не содержится силикона
Да
Огнестойкость
по стандарту IEC 60332-1
Плотность дыма
согласно IEC 61034-2
Прочность при кручении
30 °/m
Радиус изгиба мин., повторяющийся
60 мм
Распространение горения
Нет
Растягивающее усилие
≤ 100 Н
Скорость
180 m/min
Ускорение
5 m/s²
Устойчивость к воздействию масла
по стандарту IEC 60811-2-1
Устойчивость к истиранию
очень хорошо
Устойчивый к УФ-лучам
Да
Циклы сгиба
5 Mio

Classifications

ETIM 8.0
EC003249
ETIM 9.0
EC003249
ETIM 10.0
EC003249
ECLASS 14.0
27-06-18-01
ECLASS 15.0
27-06-18-01
