IE-C6FP8LD0005M40L40-D
IE-C6FP8LD0005M40L40-D
Circuit
IE-C6FP8LD0005M40L40-D
Dessin coté
IE-C6FP8LD0005M40L40-D
Dessin coté

IE-C6FP8LD0005M40L40-D

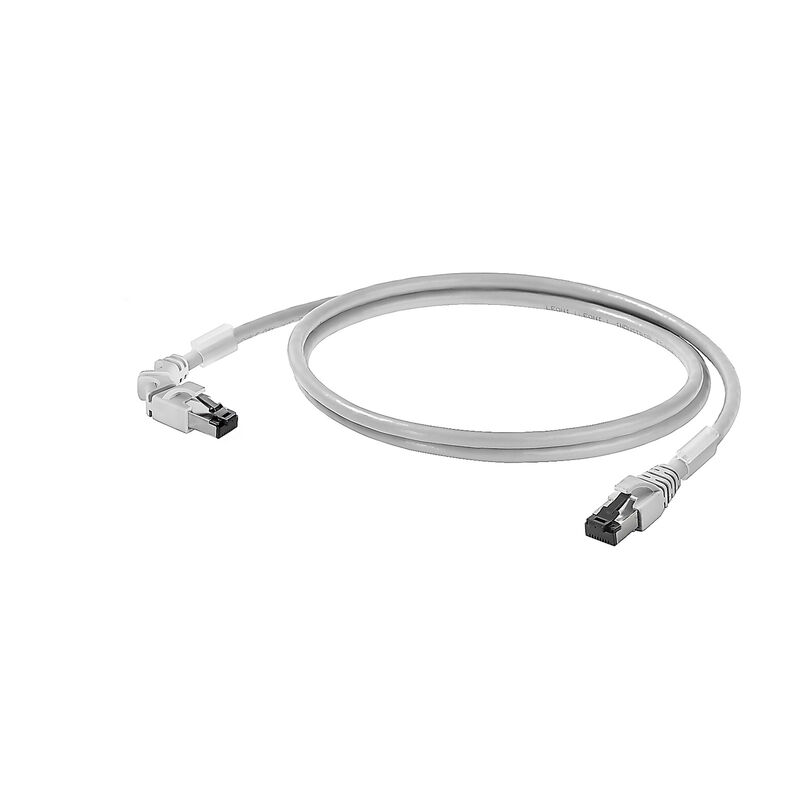

Câble de brassage, RJ45 IP 20, RJ45 IP 20, Coudé à 90° à gauche, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), LSZH, 0.5 m

Référence produit 2703320005
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 2 Autres produits de la même gamme 11
Agréments Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Propriétés électriques Normes générales Normes Constitution du câble Propriétés électriques du câble Propriétés mécaniques et des matériaux du câble Mâle Mâle gauche Mâle droite Classifications

Agréments

Approvals
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319218/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nº de certificat (cULus)
E316369

Informations générales de commande

버전
Câble de brassage, RJ45 IP 20, RJ45 IP 20, Coudé à 90° à gauche, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), LSZH, 0.5 m
Order No.
2703320005
Type
IE-C6FP8LD0005M40L40-D
GTIN (EAN)
4050118711356
Qty.
1 Pièce

Dimensions et poids

Length
0,5 m
Longueur (pouces)
19,685 inch
Poids net
35 g

Températures

Storage temperature
-20 °C...60 °C
Température de fonctionnement
-20 °C...60 °C
Installation temperature
0 °C...50 °C

Conformité environnementale du produit

Statut de conformité RoHS
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Propriétés électriques

Courant admissible à 50 °C
1 A
PoE / PoE+
selon IEEE 802.3at

Normes générales

Installations de câblage de communication spécifiques à l'application
ANSI / TIA / EIA-568-B.2-10
ISO / IEC 11801:2002
EN50173-1:2007
Norme de connecteur
CEI 60603-7-51
Nº de certificat (cULus)
E316369

Normes

Norme de connecteur
CEI 60603-7-51

Constitution du câble

Arrangement du fil
Paire torsadée
Barevná posloupnost vodičů – párů vodičů
blanc - bleu, blanc - orange, blanc - vert, blanc - marron
Blindage
S/FTP
Brins
7
Couleur de la gaine
gris
Diamètre de l#92isolation
1,04 mm
Diamètre de la gaine, max.
5,9 mm
Diamètre de la gaine, min.
5,5 mm
Isolation
PE
Kompletní stínění
Tressage de blindage de fils de cuivre
Matériau de la gaine
LSZH
Nombre de conducteurs
8
Překrývání opletu stínění
60 %
Section
4*2*AWG 27/7 - 4*2*0,1 mm²
Stínění páru vodičů
Feuille d'aluminium

Propriétés électriques du câble

Charakteristická impedance
100 ± 15 Ω pour 1-100 Mhz
Kapacita při 1 kHz
46 nF/km
Kategorie
<20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010)
Provozní napětí
50 V DC
Provozní napětí (UL klasifikace)
30 V AC / 42.4 V DC
Rozdílový odpor
5 %
Zkušební napětí: stínění vodič-vodič
2,5 kV / DC pour 2 s
Zpožděné zkreslení
2,5 ns/100m

Propriétés mécaniques et des matériaux du câble

Couleur
gris
Halogène
Sans halogène, selon CEI 60754-2
Rayon de courbure, min., unique
4 x diamètre du câble
Résistance à la flamme
selon CEI 60332-2-2
selon CEI 60332-1-2
in accordance with IEC 60332-3-24
in accordance with UL 2556 (FT1)

Mâle

Prise de raccordement à droite
RJ45, IP20, Contact mâle, Coudé à 90° à gauche, Prise mâle, Plastique, blindé
Prise de raccordement à gauche
RJ45, IP20, Contact mâle, droit, Prise mâle, Plastique, blindé

Mâle gauche

Prise de raccordement à gauche
RJ45, IP20, Contact mâle, droit, Prise mâle, Plastique, blindé

Mâle droite

Prise de raccordement à droite
RJ45, IP20, Contact mâle, Coudé à 90° à gauche, Prise mâle, Plastique, blindé

Classifications

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
