IE-C6FP8LD0200M40L40-D
IE-C6FP8LD0200M40L40-D
Okablowanie
IE-C6FP8LD0200M40L40-D
Rysunek wymiarowy
IE-C6FP8LD0200M40L40-D
Rysunek wymiarowy

IE-C6FP8LD0200M40L40-D

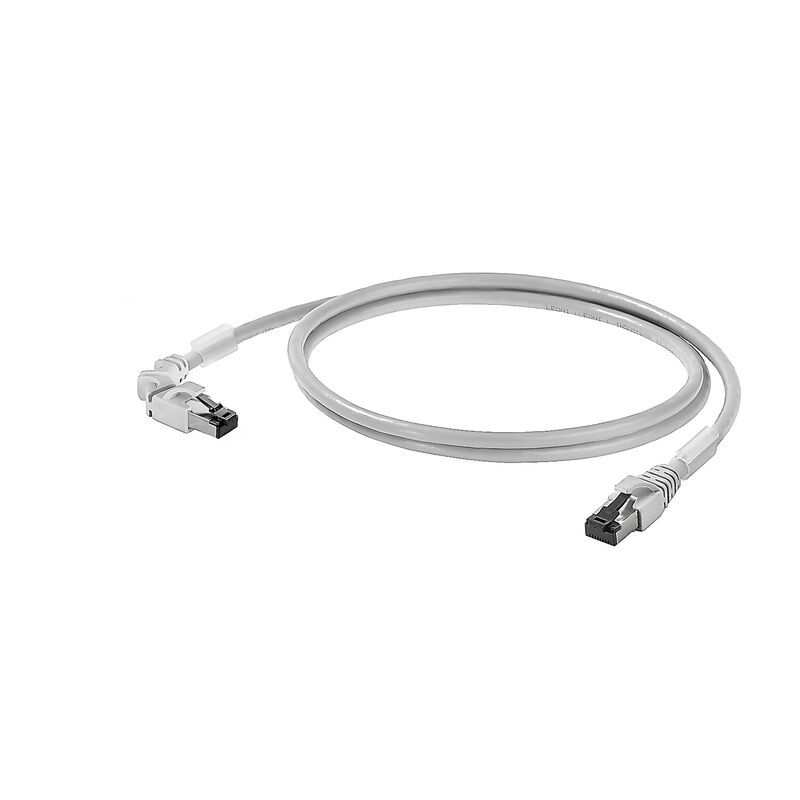

Kabel Patch, RJ45 IP 20, RJ45 IP 20, Kąt 90° w lewo, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), LSZH, 20 m

Nr. produktu 2703320200
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 2 Produkty pokrewne 11
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego Właściwości elektryczne Standardy ogólne Normy 电缆结构 케이블의 전기 속성 Proprietà meccaniche e del materiale dei cavi Wtyczka wtyki lewe wtyki prawe Klasyfikacje

Dopuszczenia

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/c4bf74a6-04a5-4e4b-82e5-d75bdf1b56fe/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N&deg; Certificato (cULus)
E316369

Ogólne dane zamówieniowe

Versione
Kabel Patch, RJ45 IP 20, RJ45 IP 20, Kąt 90° w lewo, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), LSZH, 20 m
N. d’ordine
2703320200
Tipo
IE-C6FP8LD0200M40L40-D
GTIN (EAN)
4050118715545
CPZ
1 szt.

Wymiary i masa

Lunghezza
20 m
Długość (cale)
787,402 inch
Masa netto
735 g

Temperatury

Temperatura di magazzinaggio
-20 °C...60 °C
Temperatura d'esercizio
-20 °C...60 °C
Temperatura di posa
0 °C...50 °C

Zgodność produktu z wymogami środowiska naturalnego

Stato conformità RoHS
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%

Właściwości elektryczne

Corrente di carico a 50 °C
1 A
PoE / PoE+
zgodnie z IEEE 802.3at

Standardy ogólne

Connettori a norma
IEC 60603-7-51
Impianti con cavi di comunicazione specifici per l'applicazione
ANSI / TIA / EIA-568-B.2-10
ISO / IEC 11801:2002
EN50173-1:2007
N&deg; Certificato (cULus)
E316369

Normy

Connettori a norma
IEC 60603-7-51

电缆结构

Colore della guaina
szary
Copertura calza di schermatura
60 %
Diametro guaina, max.
5,9 mm
Diametro guaina, min.
5,5 mm
Diametro isolamento
1,04 mm
Disposizione dei fili
skręcona para
Isolamento
PE
Materiale rivestimento
LSZH
quantità di fili
8
Schermatura
S/FTP
Schermatura coppia di fili
Folia aluminiowa
Schermatura totale
Oplot ekranujący z drutów miedzianych
Sequenza cromatica –fili - coppie di fili
biało-niebieski / biało-pomarańczowy / biało-zielony / biało-brązowy
Sezione
4*2*AWG 27/7 - 4*2*0,1 mm²
Trefoli
7

케이블의 전기 속성

Capacità a 1 kHz
46 nF/km
Categoria
<20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010)
Distorsione di propagazione
2,5 ns/100m
Impedenza caratteristica
100 ± 15 Ω przy 1-100 MHz
Resistenza differenziale
5 %
Tensione d'esercizio
50 V DC
Tensione d'esercizio (quota di dimensionamento UL)
30 V AC / 42.4 V DC
Tensione di prova: filo-filo-schermo
2,5 kV / DC przez 2 s

Proprietà meccaniche e del materiale dei cavi

Alogeni
무할로겐, IEC 60754-2 규격
Colori
szary
Raggio di curvatura min., una sola volta
4 x średnica kabla
Resistenza alla fiamma
zgodnie z wymaganiami IEC 60332-2-2
zgodnie z wymaganiami IEC 60332-1-2
in accordance with IEC 60332-3-24
in accordance with UL 2556 (FT1)

Wtyczka

Spina di collegamento a destra
RJ45, IP20, styk męski, zakrzywiony 90° w lewo, wtyk, Tworzywo sztuczne, Ekranowane
Spina di collegamento a sinistra
RJ45, IP20, styk męski, prosty, wtyk, Tworzywo sztuczne, Ekranowane

wtyki lewe

Spina di collegamento a sinistra
RJ45, IP20, styk męski, prosty, wtyk, Tworzywo sztuczne, Ekranowane

wtyki prawe

Spina di collegamento a destra
RJ45, IP20, styk męski, zakrzywiony 90° w lewo, wtyk, Tworzywo sztuczne, Ekranowane

Klasyfikacje

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
