Caratteristiche
| Versione | Connettore RJ45 crimp, Variante 4, Cat.6A / Class EA (ISO/IEC 11801 2010) |
| N. d’ordine | 1963180000 |

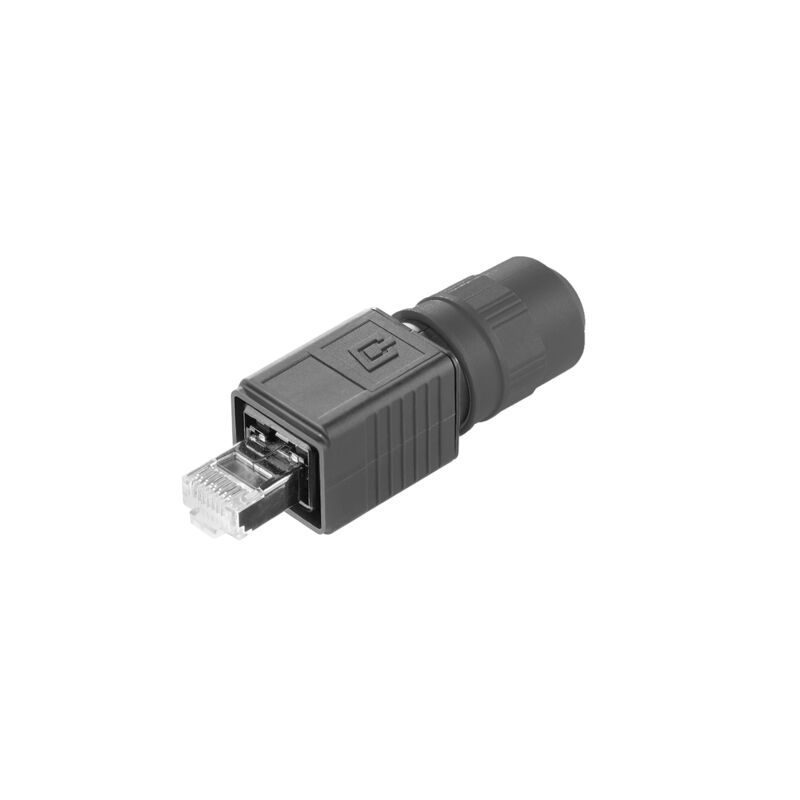

| Tipo | IE-PS-V04P-RJ45-TH |
| GTIN (EAN) | 4032248653973 |
| CPZ | 10 Pezzo |
| Peso netto | 26,9 g |
| Temperatura d'esercizio | -40 °C...70 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Collegamento 1 | RJ45 |
| Collegamento 2 | Crimp |
| Descrizione articolo | Variante 4 |
| Materiale base della custodia | PA UL 94 V0 |
| Diametro isolamento, min. | 0,85 mm |
| Diametro isolamento, max. | 1,05 mm |
| Categoria | Cat.6A / Class EA (ISO/IEC 11801 2010) |
| Superficie dei contatti | Oro su nichel |
| Diametro di collegamento, rigido | 0.36...0.51 mm |
| Sezione trasversale conduttore, rigido (AWG) | AWG 26/1...AWG 24/1 |
| Diametro di collegamento, flessibile | 0.46...0.61 mm |
| Sezione trasversale conduttore, flessibile (AWG) | AWG 27/7...AWG 24/7 |
| Classificazione MICE M | M3 |
| Classificazione MICE I | I3 |
| Classificazione MICE C | C1 |
| Classificazione MICE E | E3 |
| Diametro guaina, min. | 5 mm |
| Diametro guaina, max. | 10 mm |
| Schermatura | Custodia completa a 360° |
| Grado di protezione | IP67 |
| Cicli di inserimento | 750 |
| Rigidità dielettrica contatto-contatto | ≥ 1000 V AC/DC |
| Rigidità dielettrica contatto-schermo | ≥ 1500 V AC/DC |
| Connettori a norma |
IEC 61076-3-106 var. 4
IEC 60603-7-51 |
| N° Certificato (cULus) | E316369 |
| Omologazione/Certificato/Documento di conformità |
[ISO/IEC EN and TIA/EIA Screened Class EA Category 6A, 4 connector channel](https://mdcop.weidmueller.com/mediadelivery/asset/900_58439)
[DUXR.E316369](https://mdcop.weidmueller.com/mediadelivery/asset/900_58418) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_192271) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1963180000) |
| Notifica modifica prodotto |
[20210412 Technical change for cap nut V1 and V4](https://mdcop.weidmueller.com/mediadelivery/asset/900_207360)
[20210412 Technische Änderung zu Hutmutter V1 und V4](https://mdcop.weidmueller.com/mediadelivery/asset/900_207361) |
| Documentazione utente |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) [Manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_96752) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochure |
[MB FREECONCONTACT EN](http://download.weidmueller.com/asset/download/file/38173)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC001121 |
| ETIM 7.0 | EC001121 |
| ETIM 8.0 | EC001121 |
| ETIM 9.0 | EC001121 |
| ECLASS 9.0 | 27-44-03-90 |
| ECLASS 9.1 | 27-44-03-90 |
| ECLASS 10.0 | 27-44-03-90 |
| ECLASS 11.0 | 27-44-03-90 |
| ECLASS 12.0 | 27-44-03-90 |
| ECLASS 13.0 | 27-44-03-90 |
| ECLASS 14.0 | 27-44-03-90 |
| Omologazioni |  |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° Certificato (cULus) | E316369 |
