Caratteristiche

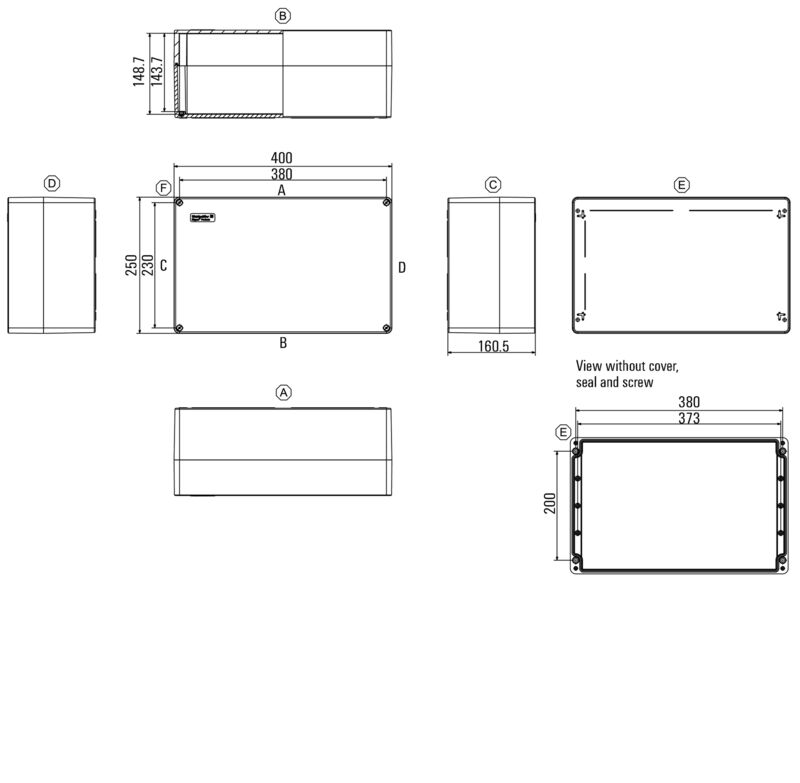

| Versione | Klippon POK (custodia vuota in policarbonato), Custodia vuota, Posizione verticale: 250 mm, Larghezza: 400 mm, Profondità: 160.5 mm, Materiale: poliestere rinforzato con fibra di vetro, non trattato, lucido, grigio argento |
| N. d’ordine | 1305990000 |
| Tipo | KLIPPON POK 254016 |
| GTIN (EAN) | 4050118108422 |
| CPZ | 1 Pezzo |
| Profondità | 160,5 mm |
| Profondità (pollici) | 6,319 inch |
| Posizione verticale | 250 mm |
| Altezza (pollici) | 9,842 inch |
| Altezza minima | 160,5 mm |
| Larghezza | 400 mm |
| Larghezza (pollici) | 15,748 inch |
| Altezza di fissaggio | 200 mm |
| Larghezza di fissaggio | 380 mm |
| Peso netto | 4.390 g |
| Temperatura d'esercizio | -40 °C...100 °C |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | afb385d0-c52b-4449-8502-203596817ab0 |
| M12 | 32 |
| M16 | 21 |
| M20 | 15 |
| M25 | 8 |
| M32 | 3 |
| M40 | 3 |
| M50 | 2 |
| M12 | 32 |
| M16 | 21 |
| M20 | 15 |
| M25 | 8 |
| M32 | 3 |
| M40 | 3 |
| M50 | 2 |
| M12 | 62 |
| M16 | 54 |
| M20 | 33 |
| M25 | 18 |
| M32 | 14 |
| M40 | 6 |
| M50 | 4 |
| Condizioni di omologazione |
cULus
LR DNV |
| Dichiarazione di conformità n. (DoC LVD) | DE PS2401 160412 001ISS02 |
| N° Certificato (cULus) | E256877 |
| N° certificato (DNV) | TAE00002R2 |
| Allegato coperchio | Cacciavite a croce |
| Altezza apertura di accesso | 238,02 mm |
| Campi di applicazione |
Impianti portuali
Settore meccanico Processo industriale Sistema dei trasporti |
| Carico max. | 40 kg |
| Classe d'infiammabilità UL 94 | V-0 |
| Coperchio | Sì |
| Coppia di serraggio delle viti coperchio | 2,5 Nm |
| Fissaggio della custodia |
Installazione attraverso la parete posteriore custodia
Staffe di fissaggio |
| Grado di protezione | IP66 |
| Grado di protezione (UL) |
Type 4
Type 4X |
| Larghezza apertura di accesso | 388,02 mm |
| Materiale | poliestere rinforzato con fibra di vetro |
| Materiale delle guarnizioni | Cloroprene |
| Norme |
DIN EN 62208 - Norma sulle custodie vuote
DIN 4102-12 |
| Numero di viti sul coperchio | 4 |
| Piastra a flangia | No |
| Resistenza agli urti | 5 J versione standard |
| Spessore del materiale del coperchio | 5,8 mm |
| Spessore del materiale della custodia | 5,99 mm |
| Superficie |
non trattato
lucido |
| Temperatura d'esercizio , max. | 100 °C |
| Temperatura d'esercizio , min. | -40 °C |
| WDU 10 / ZDU 10 | 2x33 |
| WDU 16 / ZDU 16 | 2x27 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 2x67 |
| WDU 4 / ZDU 4 | 2x55 |
| WDU 6 / ZDU 6 | 2x41 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | * |
| WDU 4 / ZDU 4 | * |
| Informazioni sul prodotto | The fire rating up to E60 acc. to DIN 4102-12 depends on concrete configurations / installations (details see “Declaration of Manufacturer” in “Downloads”) |
| Omologazione/Certificato/Documento di conformità |
[14_20001](https://mdcop.weidmueller.com/mediadelivery/asset/900_157728)
[TAE00002R2](https://mdcop.weidmueller.com/mediadelivery/asset/900_157729) [MPA NRW Certificate - fire rated assembled boxes acc. to DIN 4102-12](https://mdcop.weidmueller.com/mediadelivery/asset/900_207499) [EU Declaration of Conformity - Klippon POK Empty Enclosures IND - DoC DE PS2401 160412 001ISS02](https://mdcop.weidmueller.com/mediadelivery/asset/900_40373) [UKCA Declaration of Conformity - Klippon POK Empty Enclosures IND - UKCA DE PS2401 220623 000ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_319949) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_54081) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1305990000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1305990000) |
| Specifiche del capitolato |
[Klippon POK 254016_1305990000_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_56636)
[Klippon POK 254016_1305990000_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_56662) |
| Documentazione utente | [Assembly guidelines - empty enclosures](https://mdcop.weidmueller.com/mediadelivery/asset/900_40376) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochure |
[MB KLIPPON ENCL.TECN EN](http://download.weidmueller.com/asset/download/file/39472)
[FL KLIPPON POK EN](http://download.weidmueller.com/asset/download/file/38243) [FL SHIPBUILDING 2016 EN](http://download.weidmueller.com/asset/download/file/38172) [FL SHIPBUILDING 2016 EN](http://download.weidmueller.com/asset/download/file/38172) |
| ETIM 6.0 | EC000261 |
| ETIM 7.0 | EC000261 |
| ETIM 8.0 | EC000261 |
| ETIM 9.0 | EC000261 |
| ECLASS 9.0 | 27-18-01-01 |
| ECLASS 9.1 | 27-18-92-90 |
| ECLASS 10.0 | 27-18-01-01 |
| ECLASS 11.0 | 27-18-01-01 |
| ECLASS 12.0 | 27-18-01-01 |
| ECLASS 13.0 | 27-18-01-01 |
| ECLASS 14.0 | 27-18-01-01 |
| Omologazioni |     |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° Certificato (cULus) | E256877 |
