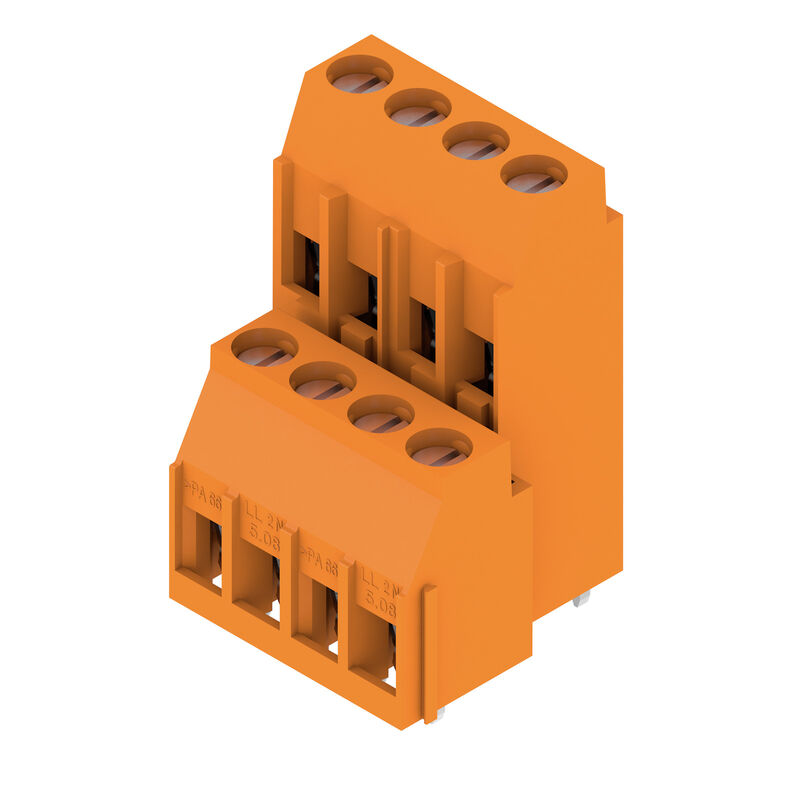

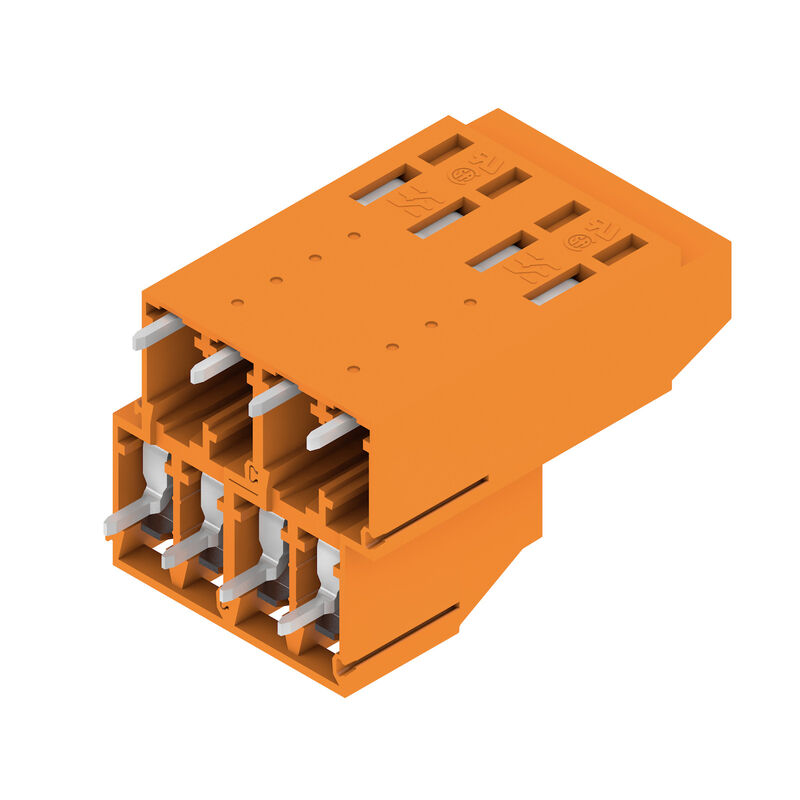

LL2N 5.08/08/90 3.2SN OR BX
제품 이미지
LL2N 5.08/08/90 3.2SN OR BX
제품 이미지
LL2N 5.08/08/90 3.2SN OR BX
Dimensional drawing
LL2N 5.08/08/90 3.2SN OR BX
Graph

LL2N 5.08/08/90 3.2SN OR BX

Zacisk płytki drukowanej, 5.08 mm, Liczba biegunów: 8, 90°, Długość kołka lutowniczego (l): 3.2 mm, cynowana, pomarańczowy, Przyłącze z jarzmem, Zakres zaciskania, maks. : 6 mm², skrzynia

항목 번호 1977480000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
관련 제품 23
Omologazioni Ogólne dane zamówieniowe Dimensions and weights Termékek környezetvédelmi megfelelősége System parameters Dati del materiale Conductors suitable for connection Données nominales selon CEI Dati di dimensionamento secondo CSA UL 1059에 따른 정격 데이터 Packing Важное примечание Classifications

Omologazioni

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (UR)
E60693

Ogólne dane zamówieniowe

Versión
Zacisk płytki drukowanej, 5.08 mm, Liczba biegunów: 8, 90°, Długość kołka lutowniczego (l): 3.2 mm, cynowana, pomarańczowy, Przyłącze z jarzmem, Zakres zaciskania, maks. : 6 mm², skrzynia
Código
1977480000
Tipo
LL2N 5.08/08/90 3.2SN OR BX
GTIN (EAN)
4032248673094
Cantidad
50 items
제품 데이터
IEC: 500 V / 32.5 A / 0.5 - 6 mm²
UL: 300 V / 20 A / AWG 26 - AWG 12
패키징
박스

Dimensions and weights

Profundidad
21.94 mm
Profundidad (pulgadas)
0.864 inch
Altura
34.5 mm
Height (inches)
1.358 inch
Height of lowest version
31.3 mm
Anchura
23.51 mm
폭 (인치)
0.926 inch
Peso neto
15.24 g

Termékek környezetvédelmi megfelelősége

Estado de cumplimiento de la directiva RoHS
Conforme senza esenzione
REACH SVHC
0.1 wt% 이상의 SVHC 없음

System parameters

Product family
OMNIMATE Signal - series LL
Wire connection method
Klämbygelanslutning
Propiedades, punto de embornado
WireReady
Mounting onto the PCB
THT 용접 결선
Conductor outlet direction
90°
Paso en mm (P)
5.08 mm
Pitch in inches (P)
0.2 "
극 수
8
Número de filas de polos
2
Fitted by customer
예
행 수
2
Max. adjacent poles per row
24
Solder pin length (l)
3.2 mm
Dimensiones del pin de soldadura
0.75 x 0.9 mm
Solder eyelet hole diameter (D)
1.3 mm
Tolerancia de diámetro de la perforación (D)
+ 0,1 mm
Número de terminales de soldadura por polo
1
Punta de destornillador
0.6 x 3.5
스크류드라이버 블레이드 표준
DIN 5264
조임 토크, 최소
0.5 Nm
조임 토크, 최대
0.6 Nm
클램프 스크류
M 3
탈피 길이
6 mm
L1(mm)
15.24 mm
L1(인치)
0.6 "
DIN VDE 0470에 따른 터치 안전 보호
IP20 플러그드/ IP10 언플러그드
DIN VDE 57 106에 따른 터치 안전 보호
손가락 안전 언플러그/손등 안전 플러그
보호 등급
IP20

Dati del materiale

Materiales aislantes
Wemid (PA)
Color
оранжевый
Carta de colores (similar)
RAL 2000과 유사
Grupo de materiales aislantes
I
Índice de resistencia al encaminamiento eléctrico (CTI)
≥ 600
Grado inflamabilidad según UL 94
V-0
Material de contacto
구리 합금
Superficie de contacto
주석 도금
Revestimiento
4-6 μm SN
Tipo de estañado
매트
Estructura de capas de la conexión por soldadura
4...6 µm Sn 매트
보관 온도, 최소
-40 °C
보관 온도, 최대
70 °C
작동 온도, 최소
-50 °C
작동 온도, 최대
120 °C
온도 범위, 설치, 최소
-25 °C
온도 범위, 설치, 최대
120 °C

Conductors suitable for connection

Sección de embornado, mín.
0.08 mm²
Sección de embornado, máx.
6 mm²
Sección de conexión del conductor AWG, min.
AWG 26
Sección de conexión del conductor AWG, máx.
AWG 12
Rígido, mín. H05(07) V-U
0.5 mm²
Rígido, máx. H05(07) V-U
6 mm²
Flexible, mín. H05(07) V-K
0.5 mm²
Flexible, máx. H05(07) V-K
4 mm²
con term. tub. con aislamiento DIN 46 228/4,mín.
0.5 mm²
con term. tub. con aislamiento DIN 46 228/4,máx
2.5 mm²
con terminal tubular, DIN 46228 pt 1, mín.
0.5 mm²
con terminal tubular según DIN 46 228/1, máx.
2.5 mm²
Calibre macho de conformidad con la norma EN 60999 a x b; ø
2.8 mm x 2.4 mm; 3.0 mm
Conductor embornable
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0.5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        8 mm
    • 권장 와이어 종단 페룰:
      0409500000
    • 탈피 길이:
      • 공칭:
        6 mm
    • 권장 와이어 종단 페룰:
      0282600000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0.75 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        8 mm
    • 권장 와이어 종단 페룰:
      0409600000
    • 탈피 길이:
      • 공칭:
        6 mm
    • 권장 와이어 종단 페룰:
      0282700000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      1 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        8 mm
    • 권장 와이어 종단 페룰:
      0409700000
    • 탈피 길이:
      • 공칭:
        6 mm
    • 권장 와이어 종단 페룰:
      0372600000
Texto de referencia
페룰 길이는 제품과 정격 전압에 따라 선택합니다.
플라스틱 칼라의 외경은 피치(P) 보다 커서는 안 됩니다

Données nominales selon CEI

testé selon la norme
IEC 60664-1
IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)
32.5 A
Corriente nominal, número de polos máx. (Tu=20 °C)
26 A
Corriente nominal, número de polos mín. (Tu=40 °C)
27.5 A
Corriente nominal, número de polos máx. (Tu=40 °C)
22 A
Tensión nominal con categoría de sobretensión/grado de polución II/2
500 V
Tensión nominal con categoría de sobretensión/grado de polución III/2
320 V
Tensión nominal con categoría de sobretensión/grado de polución III/3
250 V
Tensión nominal con categoría de sobretensión/grado de polución II/2
4 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2
4 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3
4 kV
Resistencia a corrientes de corta duración
3 x 1s, 120 A

Dati di dimensionamento secondo CSA

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1202191
Rated voltage (Use group B / CSA)
300 V
Tensión nominal (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
20 A
Rated current (Use group D / CSA)
10 A
Wire cross-section, AWG, min.
AWG 26
Wire cross-section, AWG, max.
AWG 12
Reference to approval values
사양은 최대값, 상세정보 - 승인서 참조

UL 1059에 따른 정격 데이터

Institute (UR)
UR
Certificate No. (UR)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Tensión nominal (Use Group D / UL 1059)
300 V
Intensidad nominal (Use Group B / UL 1059)
20 A
Intensidad nominal (Use Group D / UL 1059)
10 A
Sección de conexión del conductor AWG, mín.
AWG 26
Wire cross-section, AWG, max.
AWG 12
Reference to approval values
사양은 최대값, 상세정보 - 승인서 참조

Packing

Packaging
Box
Longitud de VPE
177 mm
Anchura VPE
126 mm
Altura de VPE
52 mm

Важное примечание

Conformidad con IPC
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Notas
  • 정격 단면적 기준 정격 전류 및 최소 폴 수.
  • DIN 46228/1 규격 플라스틱 슬리브 미포함 와이어 종단 페룰
  • DIN 46228/4 규격 플라스틱 슬리브 포함 와이어 종단 페룰
  • 도면의 P = 피치
  • 정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.
  • 평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관


Classifications

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
