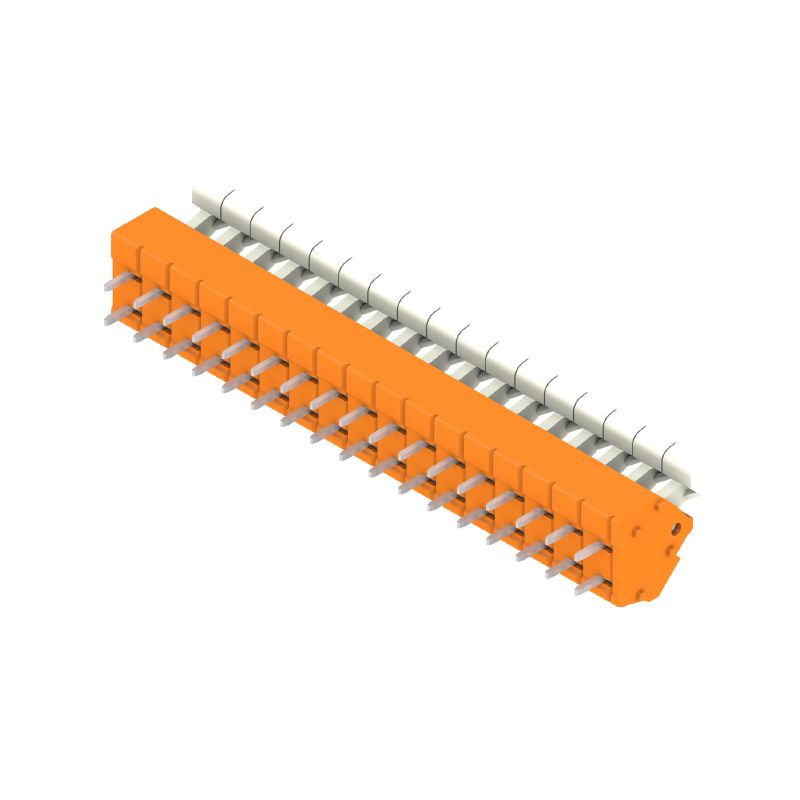

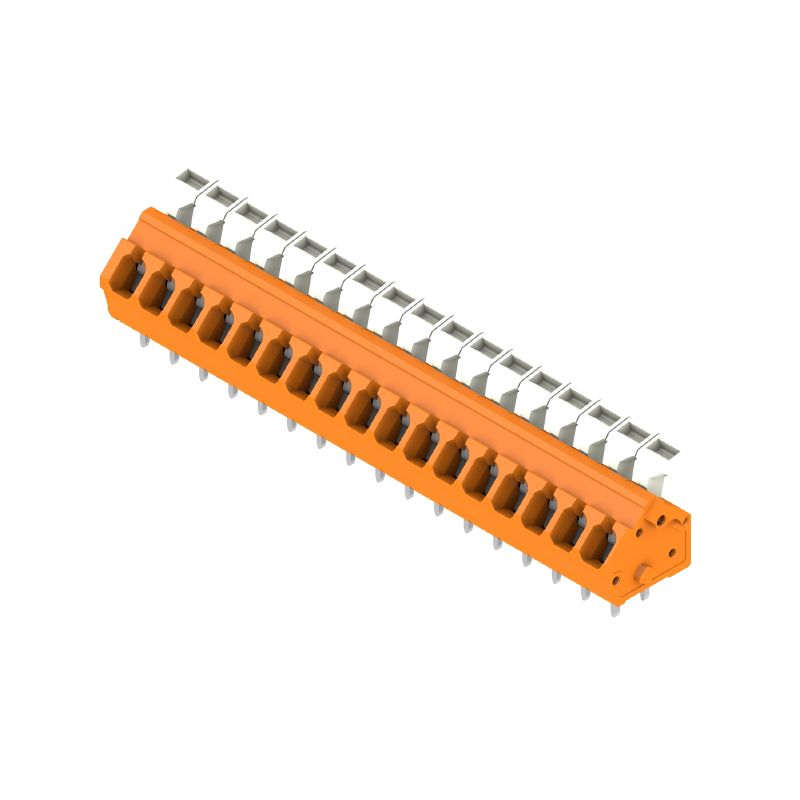

LMZFL 5/17/135 3.5OR
Morsetti per circuito stampato, 5.00 mm, Numero di poli: 17, 135°, Lunghezza spina a saldare (l): 3.5 mm, stagnato, arancione, Collegamento a molla autobloccante con attuatore, Campo di sezioni, max. : 2.5 mm², Box
N. articolo
1958390000
Caratteristiche
| Versione | Morsetti per circuito stampato, 5.00 mm, Numero di poli: 17, 135°, Lunghezza spina a saldare (l): 3.5 mm, stagnato, arancione, Collegamento a molla autobloccante con attuatore, Campo di sezioni, max. : 2.5 mm², Box |
| N. d’ordine | 1958390000 |
| Tipo | LMZFL 5/17/135 3.5OR |
| GTIN (EAN) | 4032248651382 |
| CPZ | 50 Pezzo |
| Parametri prodotto |
IEC: 630 V / 24 A / 0.13 - 2.5 mm² UL: 300 V / 15 A / AWG 26 - AWG 14 |
| Imballaggio | Box |
| Profondità | 14,5 mm |
| Profondità (pollici) | 0,571 inch |
| Posizione verticale | 20,24 mm |
| Altezza (pollici) | 0,797 inch |
| Altezza minima | 16,74 mm |
| Larghezza | 87,98 mm |
| Larghezza (pollici) | 3,464 inch |
| Peso netto | 21,089 g |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Famiglia prodotti | OMNIMATE Signal - Serie LMZF |
| Tecnica di collegamento cavi | Collegamento a molla autobloccante con attuatore |
| Montaggio su circuito stampato | Collegamento a saldare THT |
| Direzione d'uscita del conduttore | 135° |
| Passo in mm (P) | 5 mm |
| Passo in pollici (P) | 0,197 " |
| Numero di poli | 17 |
| Numero di serie di poli | 1 |
| assemblabile da parte del cliente | No |
| quantità di file | 1 |
| Numero massimo di poli ordinabili per fila | 48 |
| Lunghezza spina a saldare (l) | 3,5 mm |
| Dimensioni del codolo a saldare | 0,8 x 0,8 mm |
| Diametro foro di equipaggiamento (D) | 1,3 mm |
| Tolleranza diametro di equipaggiamento (D) | + 0,1 mm |
| Numero di codoli a saldare per polo | 2 |
| Lama cacciavite | 0,4 x 2,5 |
| Lama cacciavite norma | DIN 5264-A |
| Lunghezza di spellatura | 6 mm |
| L1 in mm | 80 mm |
| L1 in pollici | 3,15 " |
| Protezione da contatto accidentale secondo DIN VDE 0470 | IP 20 |
| Protezione da contatto accidentale DIN VDE 57 106 | sicurezza per le dita |
| Grado di protezione | IP20 |
| Materiale isolante | Wemid (PA) |
| Colori | arancione |
| Tabella dei colori (simile) | RAL 2000 |
| Gruppo materiali isolanti | I |
| Comparative Tracking Index (CTI) | ≥ 600 |
| Classe d'infiammabilità UL 94 | V-0 |
| Materiale dei contatti | Lega di rame |
| Superficie dei contatti | stagnato |
| Rivestimento | 4-10 μm SN |
| Tipo di stagnatura | opaco |
| Struttura a strati del collegamento a saldare | 4...6 µm Sn opaco |
| Temperatura di magazzinaggio, min. | -40 °C |
| Temperatura di magazzinaggio, max. | 70 °C |
| Temperatura d'esercizio , min. | -50 °C |
| Temperatura d'esercizio , max. | 120 °C |
| Campo della temperatura di montaggio, min. | -25 °C |
| Campo della temperatura di montaggio, max. | 120 °C |
| Campo di sezioni, min. | 0,13 mm² |
| Campo di sezioni, max. | 2,5 mm² |
| Sezione di collegamento cavo AWG, min. | AWG 26 |
| Sezione di collegamento cavo AWG, max. | AWG 14 |
| rigido, min. H05(07) V-U | 0,13 mm² |
| rigido, max. H05(07) V-U | 2,5 mm² |
| Flessibile, min. H05(07) V-K | 0,13 mm² |
| Flessibile, max. H05(07) V-K | 2,5 mm² |
| con terminale AEH con collare DIN 46 228/4, min. | 0,25 mm² |
| con terminale AEH con collare DIN 46 228/4, max. | 1,5 mm² |
| con terminale, DIN 46228 pt 1, min. | 0,25 mm² |
| con terminale a norma DIN 46 228/1, max. | 1,5 mm² |
| Conduttore innestabile |
|
| Testo di riferimento |
La lunghezza dei terminali deve essere scelta a seconda del prodotto e della tensione nominale.
Il diametro esterno del collare isolante non dovrebbe essere più largo del passo (P) |
| Testato secondo lo standard |
IEC 60664-1
IEC 61984 |
| Corrente di dimensionamento, numero minimo di poli (Tu=20 °C) | 24 A |
| Corrente di dimensionamento, numero massimo di poli (Tu=20 °C) | 24 A |
| Corrente di dimensionamento, numero minimo di poli (Tu=40 °C) | 24 A |
| Corrente di dimensionamento, numero massimo di poli (Tu = 40°C) | 24 A |
| Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2 | 630 V |
| Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2 | 320 V |
| Tensione nominale con classe di sovratensione/grado di lordura III/3 | 250 V |
| Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2 | 4 kV |
| Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2 | 4 kV |
| Sovratensione nominale con classe di sovratensione/grado di lordura III/3 | 4 kV |
| Istituto (CSA) | CSA |
| N° certificato (CSA) | 200039-1815154 |
| Tensione nominale (Gruppo B / CSA) | 300 V |
| Tensione nominale (Gruppo D / CSA) | 300 V |
| Corrente nominale (Gruppo B / CSA) | 10 A |
| Corrente nominale (Gruppo D / CSA) | 10 A |
| Sezione di collegamento cavo AWG, min. | AWG 26 |
| Sezione di collegamento cavo AWG, max. | AWG 14 |
| Riferimento ai valori di omologazione | Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità. |
| Istituto (cURus) | CURUS |
| N° certificato (cURus) | E60693 |
| Tensione nominale (Gruppo B / UL 1059) | 300 V |
| Tensione nominale (Gruppo D / UL 1059) | 300 V |
| Corrente nominale (Gruppo B / UL 1059) | 15 A |
| Corrente nominale (Gruppo D / UL 1059) | 10 A |
| Sezione di collegamento cavo AWG, min. | AWG 26 |
| Sezione di collegamento cavo AWG, max. | AWG 14 |
| Riferimento ai valori di omologazione | Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità. |
| Imballaggio | Box |
| Lunghezza VPE | 275 mm |
| Larghezza VPE | 150 mm |
| Altezza VPE | 105 mm |
| Conformità IPC | Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta. |
| Note |
• Corrente nominale relativa alla sezione nominale e al numero min. di poli • Terminali senza collare isolante secondo DIN 46228/1 • Terminali con collare isolante DIN 46228/4 • P su disegno = passo • I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione. • Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi |
