LU 10.16/04/90 4.5SN BK BX

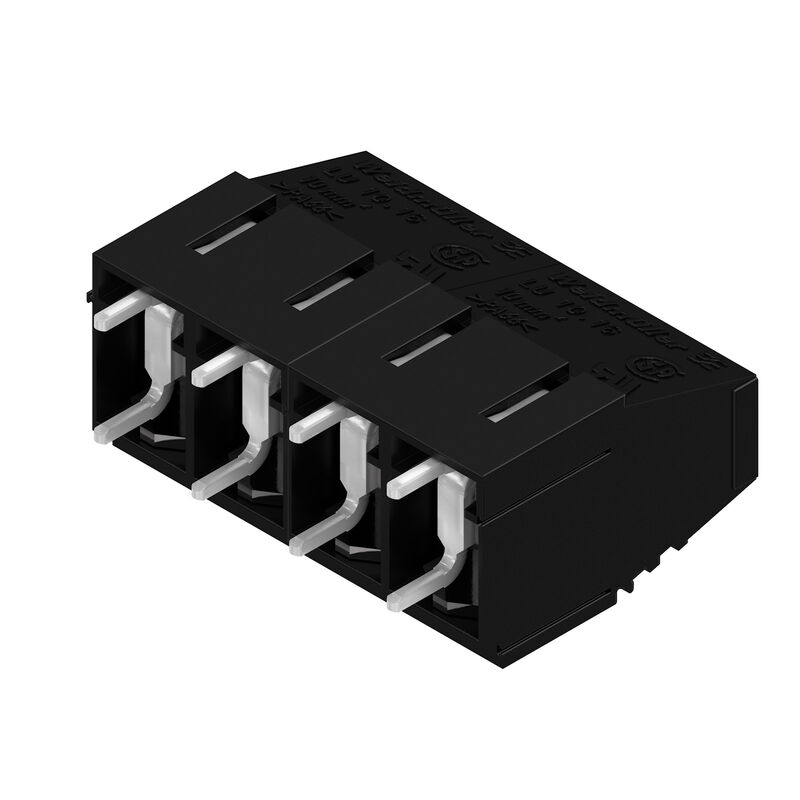

Product image
LU 10.16/04/90 4.5SN BK BX

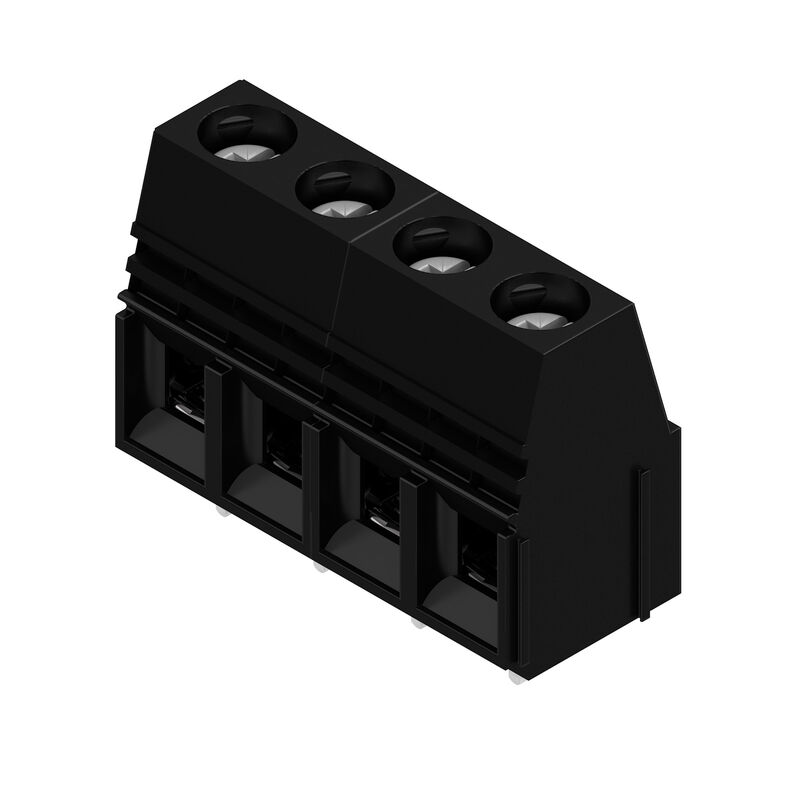

Product image
LU 10.16/04/90 4.5SN BK BX
Dimensional drawing
LU 10.16/04/90 4.5SN BK BX
Graph

LU 10.16/04/90 4.5SN BK BX

Leiterplattenklemme, 10.16 mm, Polzahl: 4, 90°, Lötstiftlänge (l): 4.5 mm, verzinnt, schwarz, Zugbügelanschluss, Klemmbereich, max. : 16 mm², Box

Ürün No. 1226220000
Veri sayfasını indir Mühendislik desteği Ürün İndirmleri
İlgili ürünler 9
Approvals Allgemeine Bestelldaten Dimensions and weights Environmental Product Compliance System parameters Material data Anschließbare Leiter Rated data acc. to IEC Rated data acc. to CSA Datos nominales según UL 1059 Packing Type tests Wichtiger Hinweis Clasificaciones

Approvals

Schválení
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (UR)
E60693

Allgemeine Bestelldaten

Verze
Leiterplattenklemme, 10.16 mm, Polzahl: 4, 90°, Lötstiftlänge (l): 4.5 mm, verzinnt, schwarz, Zugbügelanschluss, Klemmbereich, max. : 16 mm², Box
Číslo objednávky
1226220000
Typ
LU 10.16/04/90 4.5SN BK BX
GTIN (EAN)
4050118010725
Množství
20 szt.
Продуктное отношение
IEC: 1000 V / 76 A / 0.5 - 16 mm²
UL: 300 V / 65 A / AWG 26 - AWG 6
Упаковка
Ящик

Dimensions and weights

Hloubka
18,3 mm
Hloubka (v palcích)
0,72 inch
Výška
33 mm
Altura (pulgadas)
1,299 inch
Altura construcción baja
28,5 mm
Šířka
40,64 mm
Szélesség (coll)
1,6 inch
Čistá hmotnost
37,75 g

Environmental Product Compliance

Stav souladu se směrnicí RoHS
Compliant without exemption
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC
Uhlíková stopa výrobku
  • Kołyska do bramy:
    0.269 kg CO2eq.

System parameters

Skupina produktů
OMNIMATE Power - series LU
Metoda připojení vodiče
Clamping yoke connection
Montáž na PCB desku
THT-forrasztott csatlakozás
Směr výstupu vodiče
90°
Rozteč v mm (P)
10,16 mm
Rozteč v palcích (P)
0,4 "
Počet pólů
4
Množství řady kolíků
1
Vybavuje zákazník
Yes
Number of rows
1
Max. sousedních kolíků na řadu
10
Pájecí kolík, délka (l)
4,5 mm
Rozměry pájecích pinů
1.2 x 1.2 mm
Rozměry pájecích pinů = d tolerance
0 / -0,15 mm
Průměr otvoru pájecího očka (D)
1,6 mm
Tolerance průměru otvoru pájecího očka (D)
+ 0,1 mm
Počet pájených kolíků na pól
2
Hrot šroubováku
1.0 x 5.5
Screwdriver blade standard
DIN 5264
Tightening torque, min.
1,2 Nm
Tightening torque, max.
2,2 Nm
Clamping screw
M 4
Stripping length
12 mm
L1 in mm
30,48 mm
L1 in inches
1,2 "
Touch-safe protection acc. to DIN VDE 0470
IP20 plugged/ IP10 unplugged
Touch-safe protection acc. to DIN VDE 57 106
Safe from finger touch
Protection degree
IP20
Volume resistance
0.50 mΩ
Insulation resistance
≥ 108 Ω

Material data

Izolační materiál
Wemid (PA)
Barevný
schwarz
Barevný graf (podobné)
RAL 9011
Skupina izolačního materiálu
I
Komparativní index sledování (CTI)
≥ 600
Odpor izolace
≥ 108 Ω
Klasifikace hořlavosti UL 94
V-0
Materiál kontaktu
Cu-alloy
Povrch kontaktu
tinned
Struktura vrstev pájeného připojení
1.5...3 µm Ni / 4...6 µm Sn matt
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-50 °C
Operating temperature, max.
120 °C
Temperature range, installation, min.
-25 °C
Temperature range, installation, max.
120 °C

Anschließbare Leiter

Upínací rozsah, min.
0,14 mm²
Upínací rozsah, max.
16 mm²
Průřez propojení AWG, min.
AWG 22
Průřez propojení AWG, max.
AWG 8
Pevné, min. H05(07) V-U
0,5 mm²
Pevné, max. H05(07) V-U
16 mm²
Stočené, min. H07V-R
6 mm²
Stočené, max. H07V-R
16 mm²
Pružné, min. H05(07) V-K
0,5 mm²
Pružné, max. H05(07) V-K
16 mm²
dutinkou s plastovým límcem, , DIN 46228 pt 4, min.
2,5 mm²
dutinkou s plastovým límcem, DIN 46228 pt 4, max.
10 mm²
s vodičem a dutinkou, DIN 46228 pt 1, min.
2,5 mm²
s vodičem a dutinkou, DIN 46228 pt 1, max.
10 mm²
Zasuňte měřič v souladu s EN 60999 a x b; ø
5.4 mm x 5.1 mm; 5.3 mm
Upínatelný vodič
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      2,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      0186100000
    • Stripping length:
      • nominal:
        14 mm
    • Recommended wire-end ferrule:
      9019170000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      4 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      0244100000
    • Stripping length:
      • nominal:
        14 mm
    • Recommended wire-end ferrule:
      9019200000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      6 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      0191900000
    • Stripping length:
      • nominal:
        14 mm
    • Recommended wire-end ferrule:
      0533500000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      10 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        15 mm
    • Recommended wire-end ferrule:
      0534200000
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      0282900000
Referenční text
Length of ferrules is to be chosen depending on the product and the rated voltage.
The outside diameter of the plastic collar should not be larger than the pitch (P)

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
76 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
72 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
76 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
62 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
1 000 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
690 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
690 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
6 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
6 kV
Krátkodobý odpor proti zkratovému proudu
2 x 1s with 700 A

Rated data acc. to CSA

Institut (CSA)
CSA
Č. osvědčení (CSA)
200039-1198743
Jmenovité napětí (aplikační skupina B / CSA)
300 V
Jmenovité napětí (aplikační skupina C / CSA)
150 V
Jmenovité napětí (aplikační skupina D / CSA)
300 V
Jmenovitý proud (aplikační skupina B / CSA)
65 A
Jmenovitý proud (aplikační skupina C / CSA)
65 A
Jmenovitý proud (aplikační skupina D / CSA)
10 A
Průřez vodiče AWG, min.
AWG 22
Průřez vodiče AWG, max.
AWG 6
Odkaz na hodnoty pro schválení
Specifications are maximum values, details - see approval certificate.

Datos nominales según UL 1059

Institut (UR)
UR
Č. osvědčení (UR)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Jmenovité napětí (aplikační skupina C / UL 1059)
150 V
Jmenovité napětí (aplikační skupina D / UL 1059)
600 V
Rated voltage (Use group F / UL 1059)
600 V
Jmenovitý proud (aplikační skupina B / UL 1059)
65 A
Jmenovitý proud (aplikační skupina C / UL 1059)
65 A
Jmenovitý proud (aplikační skupina D / UL 1059)
5 A
Rated current (Use group F / UL 1059)
65 A
Průřez vodiče, AWG, min.
AWG 26
Průřez vodiče, AWG, max.
AWG 6
Odkaz na hodnoty pro schválení
Specifications are maximum values, details - see approval certificate.

Packing

Balení
Box
Délka VPE
184 mm
Šířka VPE
109 mm
Výška VPE
40 mm

Type tests

Test: Trvanlivost značení
  • Test:
    mark of origin, type identification, type of material, rated cross-section, approval marking CSA, approval marking UL, pitch, durability
  • Evaluation:
    available
Test: průřez připojitelný svorkami
  • Standard:
    EN 60999/1993
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      H05V-K0.5
    • Tipo di cavo e sezione del cavo:
      H05V-U0.5
    • Tipo di cavo e sezione del cavo:
      H07V-K10
    • Tipo di cavo e sezione del cavo:
      H07V-U10
    • Tipo di cavo e sezione del cavo:
      H07V-U16
    • Tipo di cavo e sezione del cavo:
      AWG8/7
    • Tipo di cavo e sezione del cavo:
      AWG 8/19
    • Tipo di cavo e sezione del cavo:
      AWG 22/1
    • Tipo di cavo e sezione del cavo:
      AWG 22/19
  • Valutazione:
    passato
Test poškození a náhodného uvolnění vodičů
  • Standard:
    EN 60947-1/1991 section 8.2.4.3
  • Requirement:
    0.3 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H05V-K0.5
    • Type of conductor and conductor cross-section:
      H05V-U0.5
    • Type of conductor and conductor cross-section:
      AWG 22/1
    • Type of conductor and conductor cross-section:
      AWG 22/19
  • Evaluation:
    passed
  • Requirement:
    2.0 kg
  • Conductor type:
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-K10
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-U10
    • Typ przewodnika oraz przekrój przewodnika:
      AWG8/7
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 8/19
  • Ocena:
    sprawdzony
  • Wymaganie:
    2,9 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-U16
  • Ocena:
    sprawdzony
Test vytažení
  • Стандарт:
    EN 60947-1/1991, раздел 8.2.4.4
  • Требование:
    ≥20 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 22/1
    • Тип провода и его поперечное сечение:
      AWG 22/19
  • Оценивание:
    пройдено
  • Требование:
    ≥30 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H05V-K0.5
    • Тип провода и его поперечное сечение:
      H05V-U0.5
  • Оценивание:
    пройдено
  • Требование:
    ≥ 90N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H07V-K10
    • Тип провода и его поперечное сечение:
      H07V-U10
    • Тип провода и его поперечное сечение:
      AWG8/7
    • Тип провода и его поперечное сечение:
      AWG 8/19
  • Оценивание:
    пройдено
  • Требование:
    ≥100 Н
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H07V-U16
  • Оценивание:
    пройдено

Wichtiger Hinweis

IPC shoda
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Poznámky
  • További változatok külön kérésre
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • Érvéghüvely műanyag gallér nélkül, DIN 46228/1
  • Érvéghüvely műanyag gallérral DIN 46228/4
  • P a rajzon = osztás
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


Clasificaciones

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
