Caratteristiche
| Versione | Protezione contro le sovratensioni per circuiti di misura, controllo e regolazione, Protezione contro le sovratensioni, circuiti di misura, comando e regolazione |
| N. d’ordine | 8948620000 |

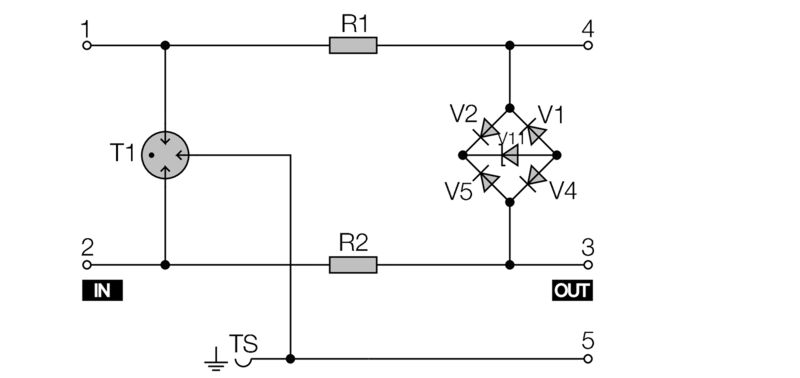

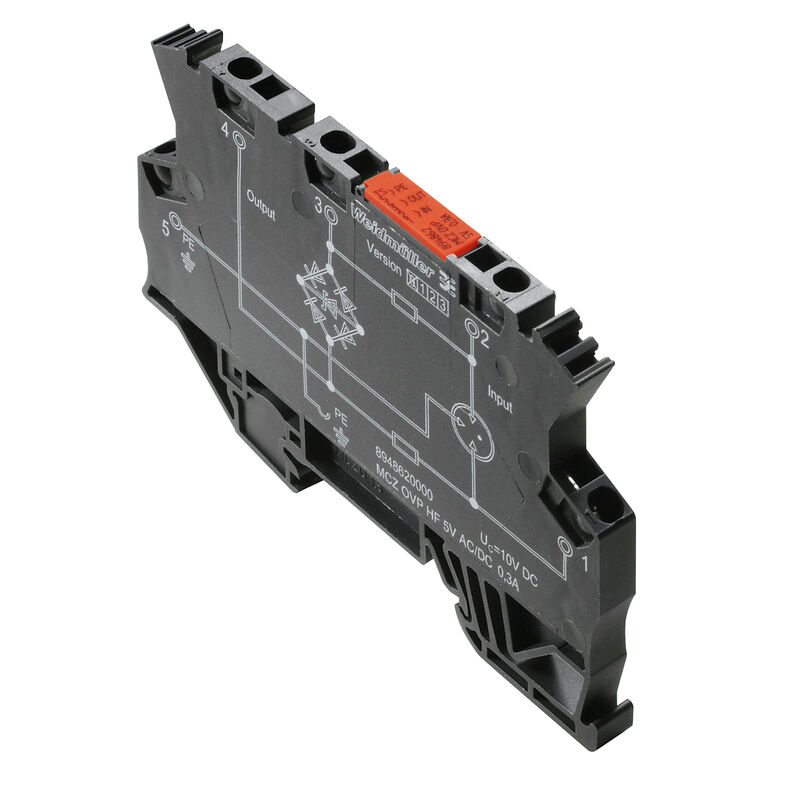

| Tipo | MCZ OVP HF 5V 0,3A |
| GTIN (EAN) | 4032248738878 |
| CPZ | 10 Pezzo |
| Profondità | 63,5 mm |
| Profondità (pollici) | 2,5 inch |
| Posizione verticale | 91 mm |
| Altezza (pollici) | 3,583 inch |
| Larghezza | 6 mm |
| Larghezza (pollici) | 0,236 inch |
| Peso netto | 25,8 g |
| Temperatura di magazzinaggio | -40 °C...85 °C |
| Temperatura d'esercizio | -40 °C...60 °C |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 7a |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | c9db83e7-2b25-44e1-8d26-da64d426373f |
| Altezza con guida di supporto TS 35 | 63,5 mm |
| Classe d'infiammabilità UL 94 | V-0 |
| Colori | nero |
| Forma | morsetto |
| Grado di protezione | IP20 |
| Guida | TS 35 |
| Segmento | Misurazione - Controllo - Regolazione |
| Versione | Protezione contro le sovratensioni, circuiti di misura, comando e regolazione |
| Classe di sovratensione | III |
| Grado di lordura | 2 |
| Classe a norma IEC 61643-21 |
D1
C3 C2 C1 |
| Corrente di dimensionamento IN | 0,5 A |
| Corrente di dispersione max. (8/20 µs) | 5 kA |
| Corrente operativa, Imax. | 0,3 A |
| Frequenza limite (-3 dB) con resistenza di carico | 100 MHz (misurato nel sistema 100 Ω) |
| Fusibile | 0,5 A |
| Livello di protezione lato uscita non simm. 8/20 µs, tipico | 30 V |
| Livello di protezione lato uscita non simm., ingresso 1kV/µs, tipico | 15 V |
| Livello di protezione lato uscita simm., ingresso 1 kV/µs, tipico | 15 V |
| Livello di protezione lato uscita simm., ingresso 8/20 µs, tipico | 15 V |
| Resistenza di passaggio | 2,50 Ω |
| Tempo di reazione | ≤ 100 ps |
| Tensione d'esercizio | 7 A |
| Tensione nominale (AC) | 5 V |
| Tensione nominale (DC) | 5 V |
| Tensione nominale (DC) max | 10 V |
| Tensione permanente massima, Uc (AC) | 7 V |
| Tipo di tensione | AC/DC |
| Divisione | 1,5 mm² |
| Lunghezza di spellatura | 8 mm |
| Tecnica di collegamento cavi | Collegamento a molla |
| Tipo di collegamento | Molla autobloccante |
| Lunghezza di spellatura, collegamento di dimensionamento | 8 mm |
| Campo di serraggio, collegamento di dimensionamento | 1,5 mm² |
| Campo di sezioni, min. | 0,5 mm² |
| Campo di sezioni, max. | 1,5 mm² |
| Sezione di collegamento cavo AWG, min. | AWG 26 |
| Sezione di collegamento cavo AWG, max. | AWG 16 |
| Sezione di collegamento cavo, rigido, min. | 0,5 mm² |
| Sezione di collegamento cavo, rigido, max. | 1,5 mm² |
| Sezione di collegamento cavo, rigido, min. (AWG) | AWG 26 |
| Sezione di collegamento cavo, rigido, max. (AWG) | AWG 16 |
| Sezione di collegamento cavo, flessibile, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile, max. | 1,5 mm² |
| Sezione di collegamento cavo, flessibile, min. (AWG) | AWG 26 |
| Sezione di collegamento cavo, flessibile, max. (AWG) | AWG 16 |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max. | 1,5 mm² |
| Sezione di collegamento cavo, flessibile, AEH (DIN 46228-1), min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile, AEH (DIN 46228-1), max. | 1,5 mm² |
| Dimensione lama | 0,6 x 3,5 mm |
| Tipo di tensione | AC/DC |
| Grado di protezione | IP20 |
| Colori | nero |
| Omologazione/Certificato/Documento di conformità | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86280) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_55248) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8948620000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8948620000) |
| Documentazione utente | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35435) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
| ETIM 8.0 | EC000943 |
| ETIM 9.0 | EC000943 |
| ECLASS 9.0 | 27-13-08-07 |
| ECLASS 9.1 | 27-13-08-07 |
| ECLASS 10.0 | 27-13-08-07 |
| ECLASS 11.0 | 27-13-08-07 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| Omologazioni |  |
| ROHS | Conforme |
Accessori
-
N. articolo:0383400000Confezione:40 Metro
Guida di supporto, Accessori, acciaio, zincato glavanicamente e passivato, Larghezza: 2000 mm, Posizione verticale: 35 mm, Profondità: 7.5 mm
-
N. articolo:0498000000Confezione:20 Metro
Guida di supporto, Accessori, acciaio, zincato glavanicamente e passivato, Larghezza: 2000 mm, Posizione verticale: 35 mm, Profondità: 15 mm
-
N. articolo:1046410000Confezione:50 Pezzo
Terminale, OMNIMATE Housing - TERMINALBOX nero, Terminale, Larghezza: 1.5 mm
-
N. articolo:0383560000Confezione:50 Pezzo
Terminale di fissaggio, beige, TS 35, V-2, Wemid, Larghezza: 8.5 mm, 100 °C
