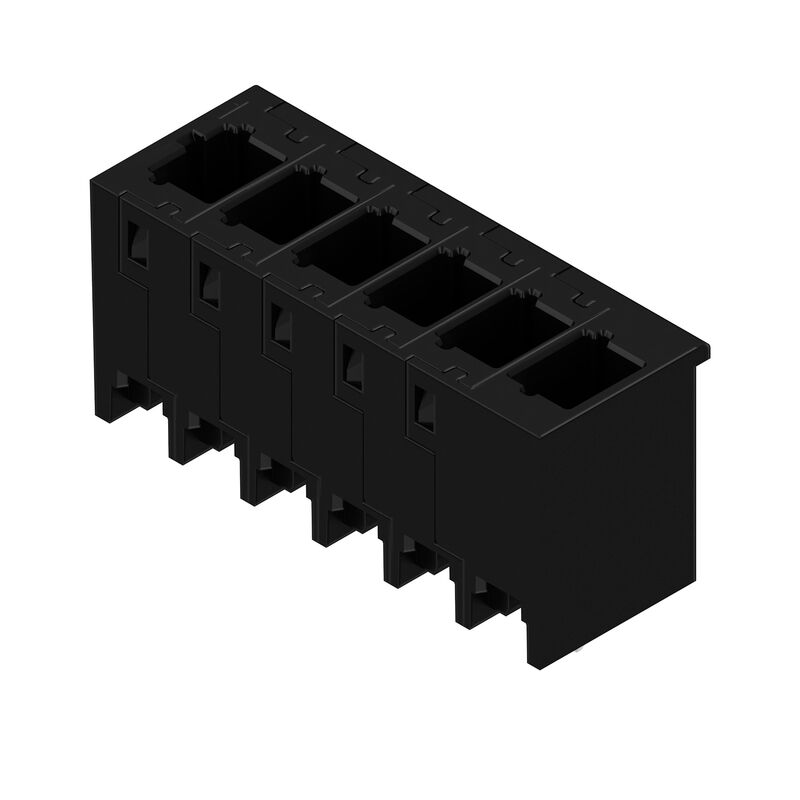

Obrázek výrobku
MHS 5/06 V T3 B T
Obrázek výrobku
MHS 5/06 V T3 B T

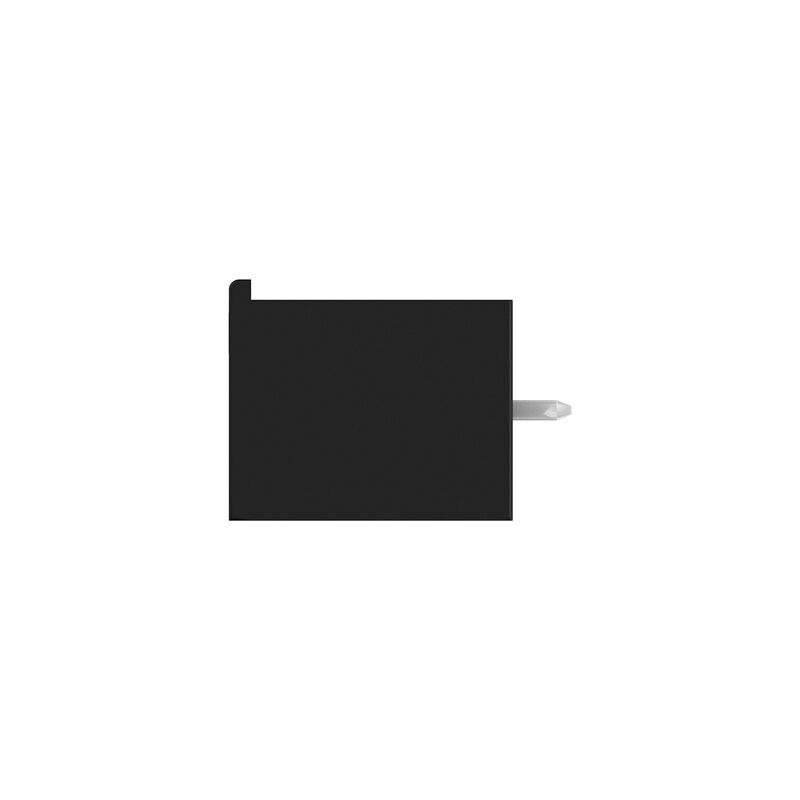

Dimensional drawing
MHS 5/06 V T3 B T
MHS 5/06 V T3 B T

MHS 5/06 V T3 B T

PCB plug-in connector, male header, THT/THR solder connection, Pitch in mm (P): 5.00 mm, Number of poles: 6, 180°, Tube

ID výrobku 8000072438
Stáhnout datový list Technická podpora Dokumenty ke stažení
Je protikusem 2 Příbuzné výrobky 11
Approvals General ordering data Mått och vikter Teploty Environmental Product Compliance System specifications Materialdata Rated data acc. to IEC Jmenovité údaje podle UL 1059 Important note Klasifikace

Approvals

Schválení
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E60693

General ordering data

Verze
PCB plug-in connector, male header, THT/THR solder connection, Pitch in mm (P): 5.00 mm, Number of poles: 6, 180°, Tube
Číslo objednávky
8000072438
Typ
MHS 5/06 V T3 B T
GTIN (EAN)
4064675423249
Qté.
17 ks
Údaje výrobku
IEC: 400 V / 25.3 A
UL: 300 V / 18.5 A
Balení
Tube

Mått och vikter

Hloubka
11,9 mm
Depth (inches)
0,469 inch
Výška
17,2 mm
Výška (v palcích)
0,677 inch
Nejvyšší nebo nejnižší verze
14 mm
Šířka
31,38 mm
Šířka (v palcích)
1,235 inch
Čistá hmotnost
4,975 g

Teploty

Okolní teplota
-50 °C…125 °C

Environmental Product Compliance

Stav souladu se směrnicí RoHS
Compliant without exemption
REACH SVHC
Ne SVHC nad 0,1 wt%

System specifications

Skupina produktů
OMNIMATE 4.0
Typ připojení
Připojení desky
Mounting onto the PCB
Připojení pájením přetavením průchozím otvorem
Pitch in mm (P)
5 mm
Pitch in inches (P)
0,197 "
Angle de sortie
180°
Počet pólů
6
Počet pájených kolíků na pól
1
Pájecí kolík, délka (l)
3,2 mm
솔더핀 크기
1,0 x 1,0 mm
솔더 구멍 직경(D)
1,4 mm
Tolerance průměru otvoru pájecího očka (D)
+ 0,1 mm
솔더 패드 외경
2,3 mm
Průměr otvoru šablony
2,1 mm
L1 v mm
25 mm
L1 v palcích
0,984 "
Počet řad
1
Množství řady kolíků
1
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
Dotykově bezpečné nad deskou plošných spojů
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP 20
Stupeň krytí
IP20
Objemový odpor
≤5 mΩ
Cykly zapojování
≥ 25
Zásuvná síla / pól, max.
8,5 N
Tažná síla / pól, max.
8,5 N

Materialdata

Izolační materiál
PA 9T
Barevný
black
Barevný graf (podobné)
RAL 9011
Skupina izolačního materiálu
I
Comparative Tracking Index (CTI)
≥ 600
Moisture Level (MSL)
1
Klasifikace hořlavosti UL 94
V-0
Contact base material
CuMg
Materiál kontaktu
Slitina
접점 표면
pocínované
납땜 유형
matný povrch
Skladovací teplota, min.
-25 °C
Skladovací teplota, max.
55 °C
Provozní teplota, min.
-50 °C
Provozní teplota, max.
100 °C

Rated data acc. to IEC

testado según la norma
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
25,3 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
20,8 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
21,8 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
18 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
400 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
250 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
4 kV
Povrchová vzdálenost, min.
5,4 mm
Vzdušná vzdálenost, min.
4 mm

Jmenovité údaje podle UL 1059

Institut (cURus)
CURUS
Č. osvědčení (cURus)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Tensione nominale (Gruppo D / UL 1059)
300 V
Jmenovité napětí (aplikační skupina F / UL 1059)
420 V
Corrente nominale (Gruppo B / UL 1059)
18,5 A
정격 전류(사용 그룹 D / UL 1059)
10 A
Odkaz na hodnoty pro schválení
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.
Povrchová vzdálenost, min.
5,6 mm
Vzdušná vzdálenost, min.
4 mm

Important note

IPC shoda
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Poznámky
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • P na nákresu = rozteč
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • Průměr pájecího očka D = 1,4+0,1 mm
  • V souladu s normou IEC 61984 jsou konektory OMNIMATE konektory bez vypínací schopnosti (COC). Během určeného použití se konektory nesmějí zapínat ani vypínat pod napětím nebo pod zatížením
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců
