Caratteristiche
| Versione | Modulo a diodi, 24 V DC |
| N. d’ordine | 2486080000 |

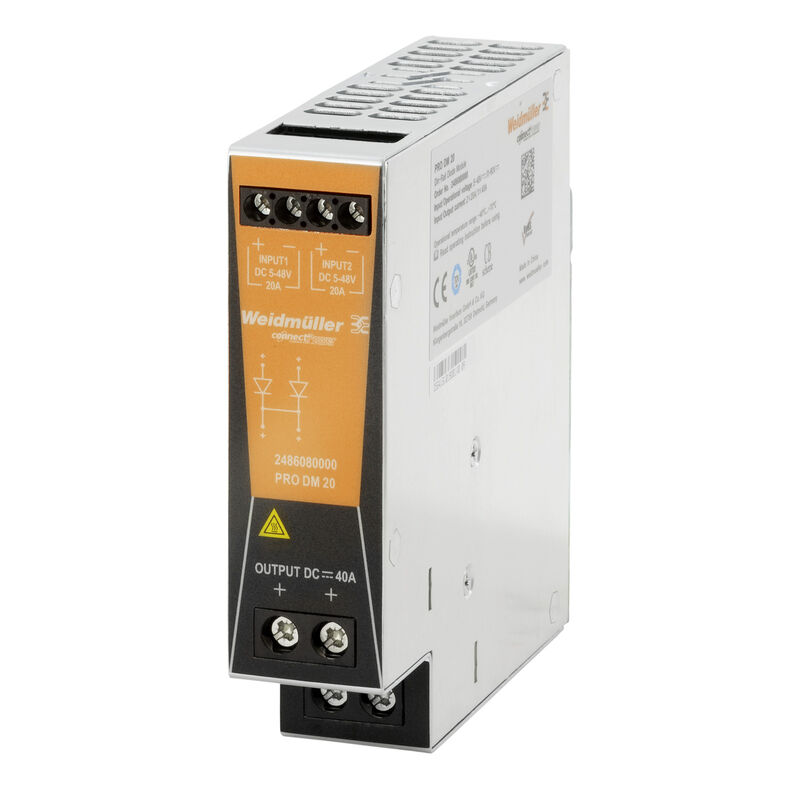

| Tipo | PRO DM 20 |
| GTIN (EAN) | 4050118496819 |
| CPZ | 1 Pezzo |
| Profondità | 125 mm |
| Profondità (pollici) | 4,921 inch |
| Posizione verticale | 125 mm |
| Altezza (pollici) | 4,921 inch |
| Larghezza | 32 mm |
| Larghezza (pollici) | 1,26 inch |
| Peso netto | 552 g |
| Temperatura di magazzinaggio | -40 °C...85 °C |
| Temperatura d'esercizio | -40 °C...70 °C |
| Umidità | 5–95 % umidità rel., Tu= 40°C, senza condensazione |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | cc374e6c-371c-484b-a36d-6c65c5030ae7 |
| Campo tensione d'ingresso DC | 0...60 V DC |
| Corrente d'ingresso |
2 × 24 A (-40 °C ~ +45 °C)
2 × 20 A (+45 °C ~ +60 °C) 2 × 15 A (+70 °C) |
| Fusibile d'ingresso (interno) | No |
| Potenza assorbita nominale | 480 VA |
| Tecnica di collegamento | Collegamento a vite |
| Tensione nominale d'ingresso | 24 V DC |
| Corrente d'uscita continua @ UNominale |
1 × 48 A (-40 °C ~ +45 °C)
1 × 40 A (+45 °C ~ +60 °C) 1 × 30 A (+70 °C) |
| Corrente d'uscita, max. | 40 A |
| Ondulazione residua, picchi d'interruzione | A seconda dell'alimentatore utilizzato |
| Potenza erogata | 932 W |
| Protezione contro la tensione inversa | Sì |
| Tecnica di collegamento | Collegamento a vite |
| Tensione nominale d'uscita | VINGRESSO-tip. 0,7 V |
| Classe di sovratensione | III |
| Derating | > 60°C / 75% load @ 70°C |
| Esecuzione della custodia | Metallo, resistente alla corrosione |
| Grado di efficacia | > 97 % @ 24 V Tensione in ingresso |
| Grado di protezione | IP20 |
| MTBF |
|
| Posizione di montaggio, istruzioni di montaggio | Orizzontale su binario di montaggio TS35. 50 mm di spazio libero in alto e in basso per la circolazione dell’aria. Possibile montaggio affiancato senza distanziamento. |
| Protezione contro il cortocircuito | No |
| Umidità | 5–95 % umidità rel., Tu= 40°C, senza condensazione |
| Controllo immunità ai disturbo secondo |
EN 55022
EN 55024 EN 61000-3-2,-3 EN 61000-4-2 (ESD)|EN 61000-4-3 e EN 61000-4-8 (campi)|EN 61000-4-4 (burst)|EN 61000-4-5 (surge)|EN 61000-4-6 (concluso) |
| Resistenza contro gli urti IEC 60068-2-27 | 30 g in tutte le direzioni |
| Resistenza contro le vibrazioni IEC 60068-2-6 | 2,3 g (su guida DIN) |
| Classe di protezione | III, senza collegamento PE, per SELV |
| Classe di sovratensione | III |
| Grado di lordura | 2 |
| Tensione d'isolamento uscita/terra | 0,5 kV |
| Tensione d'isolamento uscita/terra | 0,5 kV |
| Allestimento con materiale d'esercizio elettronico | secondo EN50178 / VDE0160 |
| Attrezzature elettriche delle macchine | secondo EN60204 |
| Separazione sicura / Protezione contro le scosse elettriche | VDE0100-410 / A norma DIN57100-410 |
| Coppia di serraggio, max. | 0,6 Nm |
| Coppia di serraggio, min. | 0,5 Nm |
| Lama cacciavite |
0,8 x 4,0
PZ 1 |
| Numero di morsetti | 4 (1+, 2+, 1-, 2-) |
| Sezione di collegamento cavo, AWG/kcmil , max. | 10 |
| Sezione di collegamento cavo, AWG/kcmil , min. | 26 |
| Sezione di collegamento cavo, flessibile , max. | 4 mm² |
| Sezione di collegamento cavo, flessibile , min. | 0,22 mm² |
| Sezione di collegamento cavo, rigido , max. | 6 mm² |
| Sezione di collegamento cavo, rigido , min. | 0,18 mm² |
| Tecnica di collegamento | Collegamento a vite |
| Coppia di serraggio, max. | 1,5 Nm |
| Coppia di serraggio, min. | 1,2 Nm |
| Lama del cacciavite | 1,0 x 5,5 |
| Numero di morsetti | 4 (++ / --) |
| Sezione di collegamento cavo, AWG/kcmil , max. | 8 |
| Sezione di collegamento cavo, AWG/kcmil , min. | 22 |
| Sezione di collegamento cavo, flessibile , max. | 16 mm² |
| Sezione di collegamento cavo, flessibile , min. | 0,5 mm² |
| Sezione di collegamento cavo, rigido , max. | 16 mm² |
| Sezione di collegamento cavo, rigido , min. | 0,5 mm² |
| Tecnica di collegamento | Collegamento a vite |
| Omologazione/Certificato/Documento di conformità |
[DoP EN54.4](https://mdcop.weidmueller.com/mediadelivery/asset/900_310562)
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_39962) [UK Conformity Assessed](https://mdcop.weidmueller.com/mediadelivery/asset/900_312297) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_44841) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2486080000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2486080000) |
| Documentazione utente | [Operating instructions](https://mdcop.weidmueller.com/mediadelivery/asset/900_38793) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002540 |
| ETIM 7.0 | EC002540 |
| ETIM 8.0 | EC002540 |
| ETIM 9.0 | EC002540 |
| ECLASS 9.0 | 27-04-07-01 |
| ECLASS 9.1 | 27-04-07-01 |
| ECLASS 10.0 | 27-04-07-01 |
| ECLASS 11.0 | 27-04-07-90 |
| ECLASS 12.0 | 27-04-07-90 |
| ECLASS 13.0 | 27-04-07-90 |
| ECLASS 14.0 | 27-04-07-90 |
| Omologazioni |   |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° Certificato (cULus) | E258476 |
