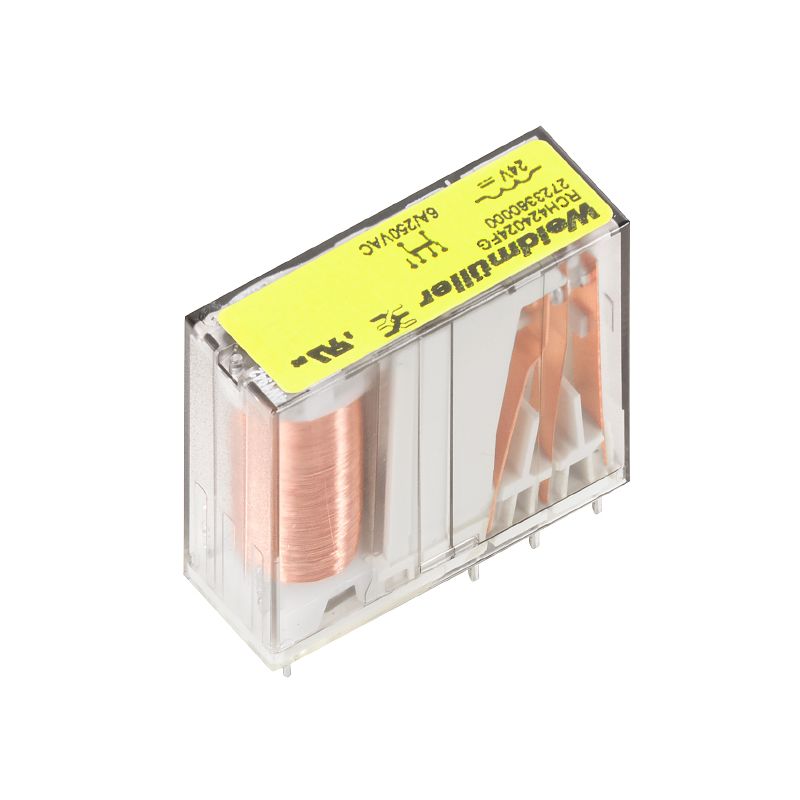

RCH424024FG
TERMSERIES, Relè con contatti controllati, Numero di contatti: 2, Contatti di scambio a guida forzata (EN 61810-3 tipo B) AgNi, Tensione nominale: 24 V DC, Corrente permanente: 6 A, Collegamento ad innesto, Tasto di prova disponibile: No
N. articolo
2723360000
Caratteristiche
| Versione | TERMSERIES, Relè con contatti controllati, Numero di contatti: 2, Contatti di scambio a guida forzata (EN 61810-3 tipo B) AgNi, Tensione nominale: 24 V DC, Corrente permanente: 6 A, Collegamento ad innesto, Tasto di prova disponibile: No |
| N. d’ordine | 2723360000 |

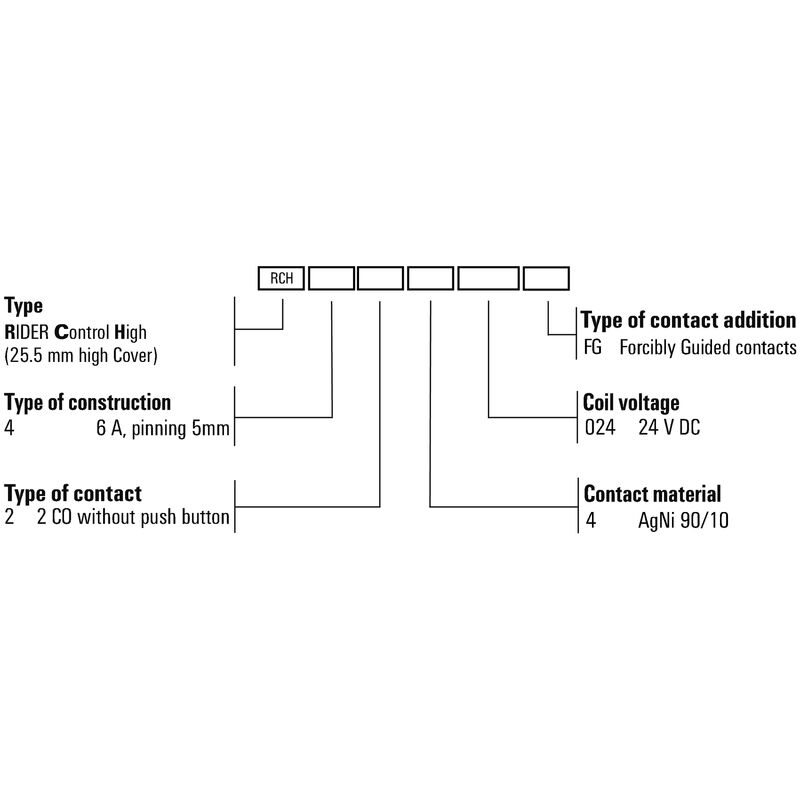

| Tipo | RCH424024FG |
| GTIN (EAN) | 4050118786071 |
| CPZ | 20 Pezzo |

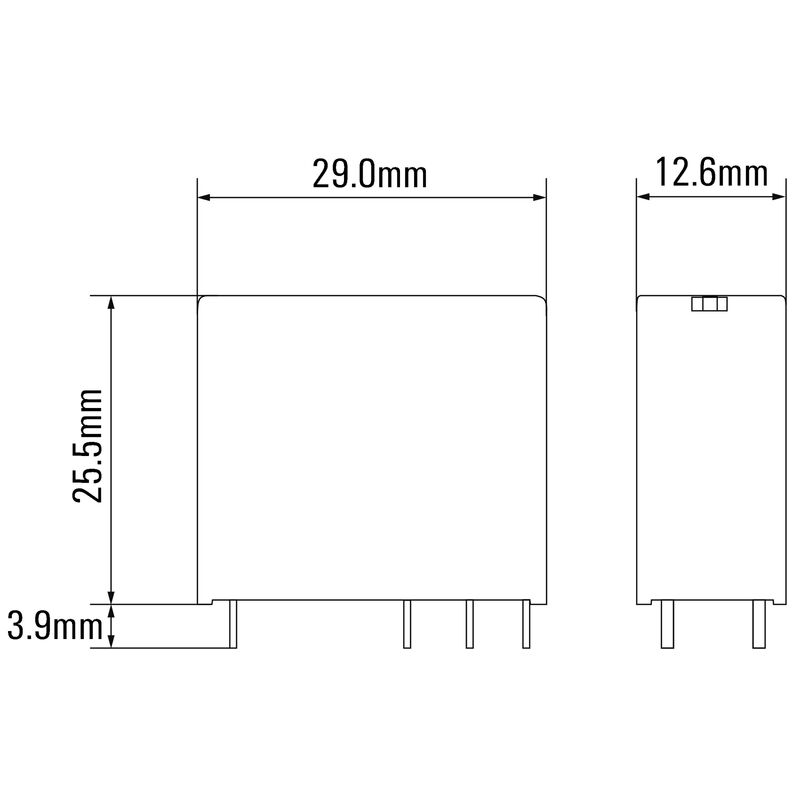

| Profondità | 25,5 mm |
| Profondità (pollici) | 1,004 inch |
| Posizione verticale | 29 mm |
| Altezza (pollici) | 1,142 inch |
| Larghezza | 12,6 mm |
| Larghezza (pollici) | 0,496 inch |
| Peso netto | 19,5 g |
| Temperatura di magazzinaggio | -25 °C...70 °C |
| Temperatura d'esercizio | -25 °C...70 °C |
| Umidità | 5 – 85 % senza rugiada |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| N° certificato (cURus) | E522350 |

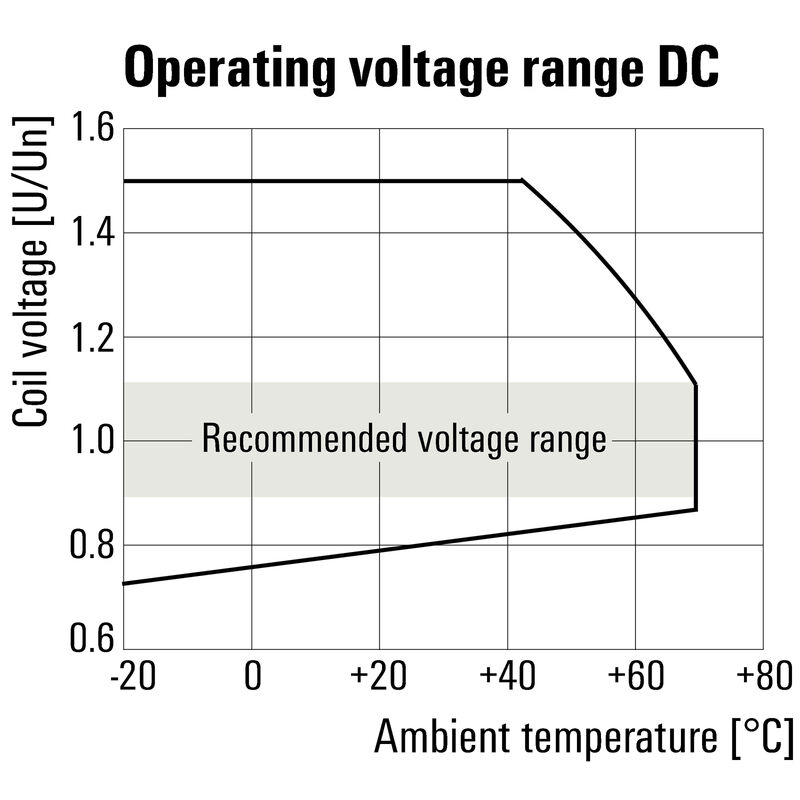

| Tensione nominale | 24 V DC |
| Corrente nominale DC | 29,2 mA |
| Potenza nominale |
585 mVA
565 mW |
| Resistenza della bobina | 823 Ω ± 10 % |
| Indicatore di stato | No |
| Tensione di commutazione nominale | 250 V AC |
| Corrente permanente | 6 A |
| Max. frequenza di commutazione con carico nominale | 0,1 Hz |
| Tensione di commutazion AC, max. | 250 V |
| Tensione di commutazion DC, max. | 250 V |
| Potenza di commutazione min. | 10 mA @ 5 V |
| Potenza di commutazione AC (ohmica), max. | 1500 VA |
| Potenza di commutazione DC (ohmica), max. | 144 W @ 24 V |
| Ritardo all'inserzione | ≤ 30 ms |
| Ritardo alla disinserzione | <20 ms |
| Tipo di contatto | 2 Contatti di scambio a guida forzata (EN 61810-3 tipo B) (AgNi) |
| Durata meccanica | 10 x 106 commutazioni |
| Guida | TS 35 |
| Tasto di prova disponibile | No |
| Indicatore di posizione dell'interruttore meccanico | No |
| Colori | trasparente |
| Tensione nominale | 300 V |
| Grado di lordura | 2 |
| Classe di sovratensione | III |
| Distanza in aria e superficiale lato comando/lato di carico | ≥ 8 mm |
| Rigidità dielettrica lato comando - lato di carico | 4 kVeff / 1 min. |
| Tipo di isolamento in ingresso e in uscita | Isolamento rinforzato |
| Rigidità dielettrica dei contatti adiacenti | 3 KVeff / 1 min. |
| Tipo di isolamento nei contatti vicini | Isolamento rinforzato |
| Rigidità dielettrica del contatto aperto | 1,5 kVeff /1 min. |
| Grado di protezione | IP20 |
| Resistenza alla tensione impulsiva nei contatti vicini | 6 kV (1,2/50 µs) |
| Norme | EN 61810-3 |
| N° certificato (cURus) | E522350 |
| Tecnica di collegamento cavi | Collegamento ad innesto |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_103957) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2723360000) |
| Documentazione utente | [FL_TERMSERIES_RCHFG_LOAD_GUIDE](https://mdcop.weidmueller.com/mediadelivery/asset/900_306016) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-16-01 |
| ECLASS 9.1 | 27-37-16-01 |
| ECLASS 10.0 | 27-37-16-01 |
| ECLASS 11.0 | 27-37-16-01 |
| ECLASS 12.0 | 27-37-16-01 |
| ECLASS 13.0 | 27-37-16-01 |
| ECLASS 14.0 | 27-37-16-01 |
| Omologazioni |   |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (cURus) | E522350 |
