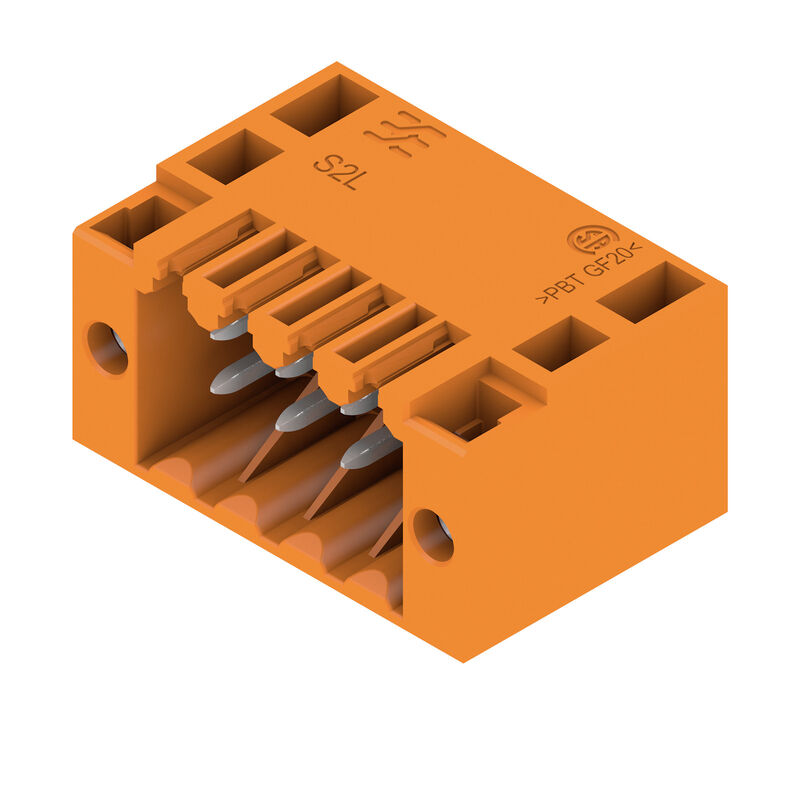

S2L 3.50/08/90F 3.5SN OR BX
Product image

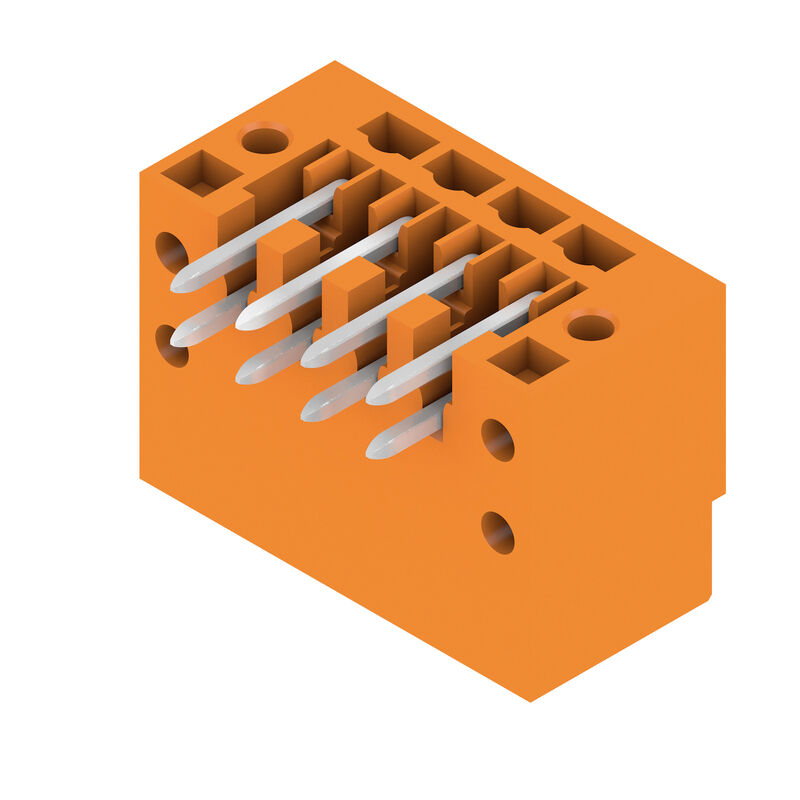

S2L 3.50/08/90F 3.5SN OR BX
Product image
S2L 3.50/08/90F 3.5SN OR BX
Dimensional drawing

S2L 3.50/08/90F 3.5SN OR BX

Connettore per circuito stampato, Connettore maschio, Flangia, Collegamento a saldare THT, 3.50 mm, Numero di poli: 8, 90°, Lunghezza spina a saldare (l): 3.5 mm, stagnato, arancione, Box

Ürün No. 1728480000
Veri sayfasını indir Mühendislik desteği Ürün İndirmleri
Aksesuarlar 4 Şunun karşı parçasıdır 3 İlgili ürünler 33
Tanúsítványok Dati generali per l’ordinazione Méretek és tömegek Conformità ambientale del prodotto Rendszerspecifikációk Anyagjellemzők Névleges adatok IEC szerint CSA névleges adatok UL 1059에 따른 정격 데이터 Csomagolás Nota importante 분류

Tanúsítványok

Agréments
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (UR)
E60693

Dati generali per l’ordinazione

Version
Connettore per circuito stampato, Connettore maschio, Flangia, Collegamento a saldare THT, 3.50 mm, Numero di poli: 8, 90°, Lunghezza spina a saldare (l): 3.5 mm, stagnato, arancione, Box
Référence
1728480000
Type
S2L 3.50/08/90F 3.5SN OR BX
GTIN (EAN)
4032248036370
Qté.
84 szt.
parametry produktu
IEC: 250 V / 10 A
UL: 150 V / 10 A
opakowanie
skrzynia

Méretek és tömegek

Profondeur
14,2 mm
Profondeur (pouces)
0,559 inch
Hauteur
14 mm
높이 (인치)
0,551 inch
가장 낮은 버전의 높이
10,5 mm
Largeur
21 mm
Width (inches)
0,827 inch
Poids net
3,03 g

Conformità ambientale del prodotto

Statut de conformité RoHS
Conforme senza esenzione
REACH SVHC
0.1 wt% 이상의 SVHC 없음

Rendszerspecifikációk

Famille de produits
OMNIMATE Signal - sorozat B2L/S2L 3.50 - 2-soros
Type de raccordement
보드 결선
Montage sur le circuit imprimé
THT 용접 결선
Pas en mm (P)
3,5 mm
Pas en pouces (P)
0,138 "
Angle de sortie
90°
Liczba biegunów
8
liczba kołków lutowanych na biegun
1
Longueur du picot à souder (l)
3,5 mm
Dimensions du picot à souder
d = 1,0 mm
восьмиугольный
Diamètre du trou d'implantation (D)
1,3 mm
Допуск на диаметр отверстия припойного ушка (D)
+ 0,1 мм
L1 i mm
10,5 mm
L1 i tum
0,413 "
Antal rader
1
Pin series quantity
2
Touch-safe protection acc. to DIN VDE 57 106
finger-safe unplugged/ back-of-hand-safe plugged
Touch-safe protection acc. to DIN VDE 0470
IP20 plugged/ IP10 unplugged
Can be coded
Yes
Plugging force/pole, max.
5 N
Pulling force/pole, max.
4 N
Tightening torque
  • Torque type:
    Mounting screw, PCB
  • Usage information:
    • Tightening torque:
      • min.:
        0,1 Nm
      • max.:
        0,15 Nm
    • Recommended screw:
      • Part number:
        1610740000

Anyagjellemzők

Matériau isolant
PBT
Couleur
arancione
Tableau des couleurs (similaire)
RAL 2000
Groupe de matériaux isolants
IIIa
Indice de Poursuite Comparatif (CTI)
≥ 200
Klasa palności wg UL 94
V-0
Matériau des contacts
Сплав меди
Surface du contact
луженые
Структура слоев соединения под пайку
2...3 µm Ni / 5...7 µm Sn глянцевый
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-50 °C
Operating temperature, max.
100 °C
Temperature range, installation, min.
-30 °C
Temperature range, installation, max.
100 °C

Névleges adatok IEC szerint

szabvány szerint tesztelve
IEC 60664-1
IEC 61984
Courant nominal, nombre de pôles min. (Tu = 20 °C)
10 A
Courant nominal, nombre de pôles max. (Tu = 20 °C)
10 A
Courant nominal, nombre de pôles min. (Tu = 40 °C)
9 A
Courant nominal, nombre de pôles max. (Tu = 40 °C)
8,5 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
250 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
125 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
80 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
2,5 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
2,5 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
2,5 kV
Tenue aux courants de faible durée
3 x 1 сек. с 77 A

CSA névleges adatok

Institut (CSA)
CSA
Certificat Nº (CSA)
200039-1488444
Tension nominale (groupe d'utilisation B / CSA)
150 V
Courant nominal (groupe d'utilisation B / CSA)
5 A
Référence aux valeurs approuvées
Specifications are maximum values, details - see approval certificate.

UL 1059에 따른 정격 데이터

Institut (UR)
UR
Certificat Nº (UR)
E60693
Tension nominale (groupe d'utilisation B / UL 1059)
150 V
Tension nominale (groupe d'utilisation C / UL 1059)
50 V
Courant nominal (groupe d'utilisation B / UL 1059)
10 A
Courant nominal (groupe d'utilisation C / UL 1059)
10 A
Référence aux valeurs approuvées
Specifications are maximum values, details - see approval certificate.

Csomagolás

Emballage
Doboz
Longueur VPE
352 mm
Largeur VPE
138 mm
Hauteur VPE
26 mm

Nota importante

Conformité IPC
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.
Remarques
  • 요청 시 추가 variant
  • 요청 시 금 도금 접점면 제공
  • 줄 간격: 구멍 레이아웃 참조
  • 정격 단면적 기준 정격 전류 및 최소 폴 수.
  • 솔더 구멍 D의 직경 = 1.3+0.1 mm
  • 도면의 P = 피치
  • 정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.
  • 스크류 플랜지(…F)가 채용된 수형 커넥터를 위한 추가 기계적 지원을 위해 체결 스크류(금속 판박 스크루 ISO 1481-ST 2.2x4.5 C 또는 ISO 7049-ST 2.2x4.5 C – 액세서리 참조)가 체결된 추가 케이블 글랜드를 권장합니다. 납땜 이전에만 허용되는 케이블 글랜드
  • IEC 61984에 따라, OMNIMATE-커넥터는 차단 용량(COC)이 없는 커넥터입니다. 지정된 용도로 사용 중에, 커넥터는 전기가 통하는 상태 또는 부하가 있는 상태에서 장착 또는 장착 해제할 수 없습니다.
  • 평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관


분류

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
