Caratteristiche
| Versione | Con uscita M23, 12 poli, M12, 30 V, Codificato A, LED: Sì, LED sensore: Sì, Tipo di cablaggio: PNP |
| N. d’ordine | 3023700000 |
| Tipo | SAI-08D-VP3V-4A-P12L-PNP |
| GTIN (EAN) | 4099986944701 |
| CPZ | 1 Pezzo |

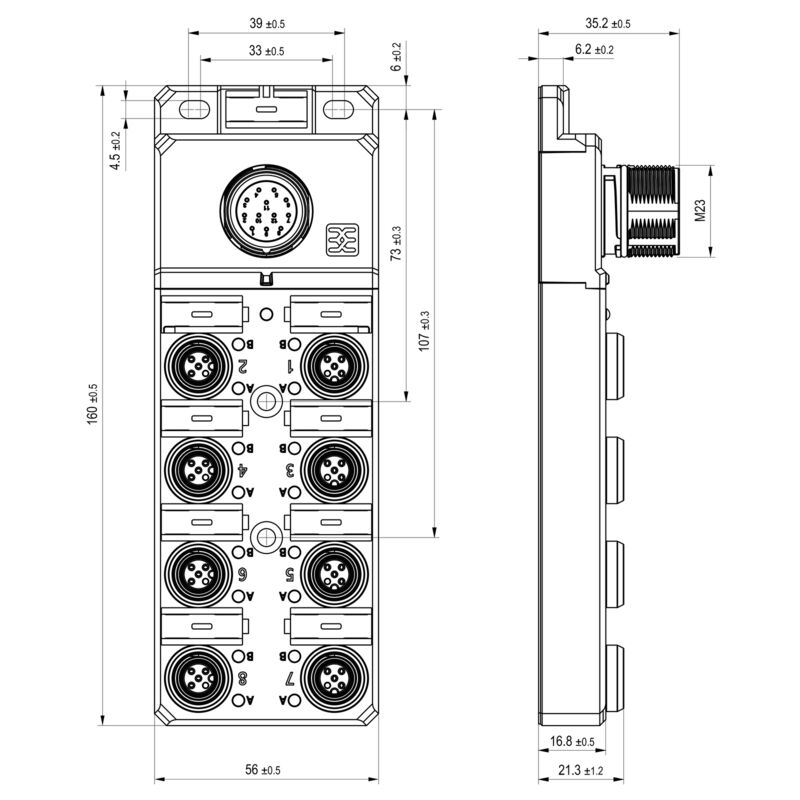

| Posizione verticale | 35,2 mm |
| Altezza (pollici) | 1,386 inch |
| Larghezza | 56 mm |
| Larghezza (pollici) | 2,205 inch |
| Lunghezza | 160 mm |
| Lunghezza (pollici) | 6,299 inch |
| Peso netto | 250 g |
| Temperatura d'esercizio | -25 - 80°C |
| Uscita ripartitore |
Con uscita M23
12 poli |
| Tensione nominale, min. | 10 V |
| Tensione nominale, max. | 30 V |
| Tensione di prova | 1 kV |
| Capacità di corrente max. per slot | 4 A |
| Corrente cumulativa | 10 A |
| Corrente per segnale | 2 A |
| Ripartizione del potenziale presente | No |
| Codifica punto di innesto | Codificato A |
| Grado di protezione |
se avvitato
IP67 |
| Numero di poli | 4 |
| Numero prese di contatto | 8 |
| Filettatura del collegamento | M12 |
| Infiammabilità | V-0 |
| LED | Sì |
| LED sensore | Sì |
| Colore del LED per funzione d'esercizio | verde |
| Colore del LED per funzione I/O | Giallo |
| Materiale O-Ring | FKM |
| Materiale base della custodia | PBT |
| Materiale ripartitore | Plastica |
| Colore della custodia | nero |
| Materiale della guarnizione della calotta | TPE |
| Materiale dei contatti |
CuSn
CuZn |
| Superficie dei contatti | dorata |
| Materiale dei portacontatti | PA |
| Numero di poli | 4 |
| Idoneità all'installazione con catene portacavi | No |
| Cataloghi | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC002585 |
| ETIM 7.0 | EC003558 |
| ETIM 8.0 | EC003558 |
| ETIM 9.0 | EC003558 |
| ECLASS 9.0 | 27-44-01-08 |
| ECLASS 9.1 | 27-44-01-08 |
| ECLASS 10.0 | 27-44-01-11 |
| ECLASS 11.0 | 27-44-01-11 |
| ECLASS 12.0 | 27-44-01-11 |
| ECLASS 13.0 | 27-44-01-11 |
| ECLASS 14.0 | 27-44-01-11 |
| Omologazioni |  |
| ROHS | Conforme |
