SAIE-M12B-5-1.0U-FP-M16
SAIE-M12B-5-1.0U-FP-M16
Schema dei poli
M12 = A-coded

SAIE-M12B-5-1.0U-FP-M16

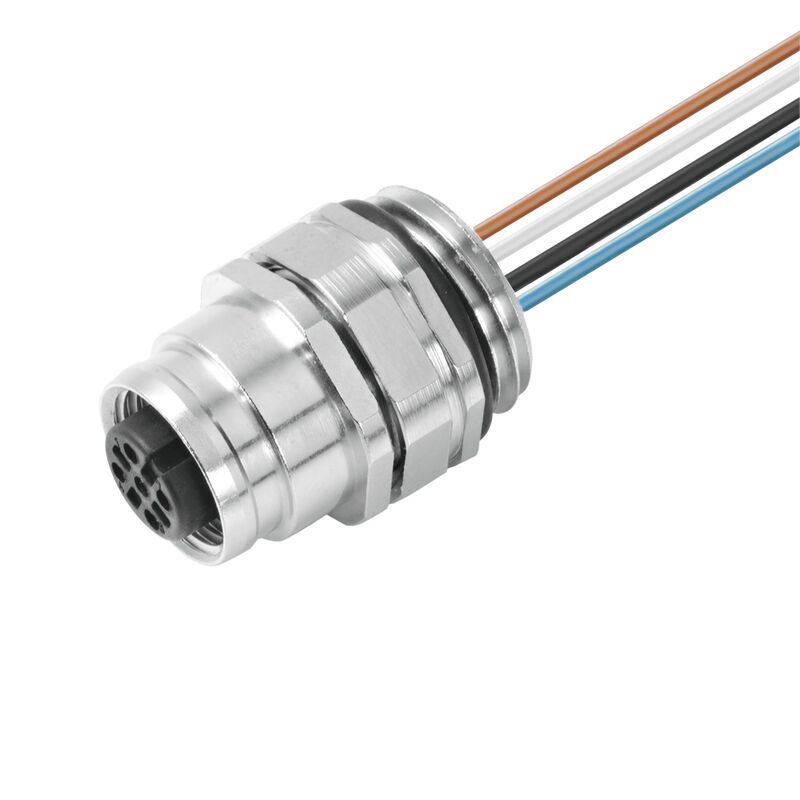

Spina incorporata, M12, Connettore femmina diritto, Filettatura di montaggio: M 16 x 1,5, Numero di poli: 5, Lunghezza trefolo/cavo: 1 m, Montaggio frontale

N. articolo 1963550000
Download foglio dati Download dei prodotti
Prodotti correlati 5
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Conformità ambientale del prodotto Dati tecnici del cavo Dati tecnici connettori ad innesto liberamente confezionabili Norme Dati generali Classificazioni

Omologazioni

Omologazioni
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° Certificato (cULus)
E307231

Dati generali per l’ordinazione

Versione
Spina incorporata, M12, Connettore femmina diritto, Filettatura di montaggio: M 16 x 1,5, Numero di poli: 5, Lunghezza trefolo/cavo: 1 m, Montaggio frontale
N. d’ordine
1963550000
Tipo
SAIE-M12B-5-1.0U-FP-M16
GTIN (EAN)
4032248645640
CPZ
1 Pezzo

Dimensioni e pesi

Peso netto
38 g

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme con esenzione
Esenzione RoHS (se applicabile/nota)
6c
REACH SVHC
Lead 7439-92-1
SCIP
4060c755-8d0b-4d43-bdb3-4ffabe9d7497

Dati tecnici del cavo

Codifica a colori
marrone
bianco
blu
Nero
grigio
Funzione PE
No
Lunghezza trefolo/cavo
1 m
Numero di poli
5
Sezione del conduttore
0,34 mm²
Sezione incrociata cavo (stampa/online)
0,34 (4 e 5 poli)/ 0,25 (8 poli)/ 0,14 (12 poli)

Dati tecnici connettori ad innesto liberamente confezionabili

Cicli di inserimento
≥ 100
Codifica
Codificato A
Corrente nominale
4 A (4 e 5 poli)/ 2 A (8 poli)/ 1,5 A (12 poli)
Grado di protezione
IP67
se avvitato
Materiale base della custodia
Pressofusione di zinco
Numero di poli
5
Superficie dei contatti
dorata
Tensione nominale
60 V

Norme

Connettori a norma
IEC 61076-2-101

Dati generali

Campo della coppia di serraggio
2 Nm
Cicli di inserimento
≥ 100
Codifica
Codificato A
Collegamento 1
M12
Collegamento 2
Flying wires
Coppia di montaggio
  • max.:
    2 Nm
Coppia di serraggio
1 Nm
Corrente nominale
4 A (4 e 5 poli)/ 2 A (8 poli)/ 1,5 A (12 poli)
Diametro esterno conduttore
-
Filettatura del collegamento
M12
Filettatura di montaggio
M 16 x 1,5
Grado di protezione
IP67
se avvitato
Lunghezza trefolo/cavo
1 m
Materiale base della custodia
Pressofusione di zinco
Materiale di base
PVC
Numero di poli
5
Sezione del conduttore
0,34 mm²
Sezione incrociata cavo (stampa/online)
0,34 (4 e 5 poli)/ 0,25 (8 poli)/ 0,14 (12 poli)
Superficie dei contatti
dorata
Tensione nominale
60 V
Tensione nominale
250 V (4 poli)/ 60 V (5 poli)/ 30 V (8 e 12 poli)
Tipo di montaggio
Montaggio frontale

Classificazioni

ETIM 8.0
EC003570
ETIM 9.0
EC003570
ETIM 10.0
EC003570
ECLASS 14.0
27-44-01-03
ECLASS 15.0
27-44-01-03
