SAIL-7/8W7/8W-5-0.5U
SAIL-7/8W7/8W-5-0.5U
Rozměrový výkres
Male, angled
SAIL-7/8W7/8W-5-0.5U
Schéma pólů
Angled socket
SAIL-7/8W7/8W-5-0.5U
Schéma pólů
SAIL-7/8W7/8W-5-0.5U
Schéma pólů
Socket
SAIL-7/8W7/8W-5-0.5U

SAIL-7/8W7/8W-5-0.5U

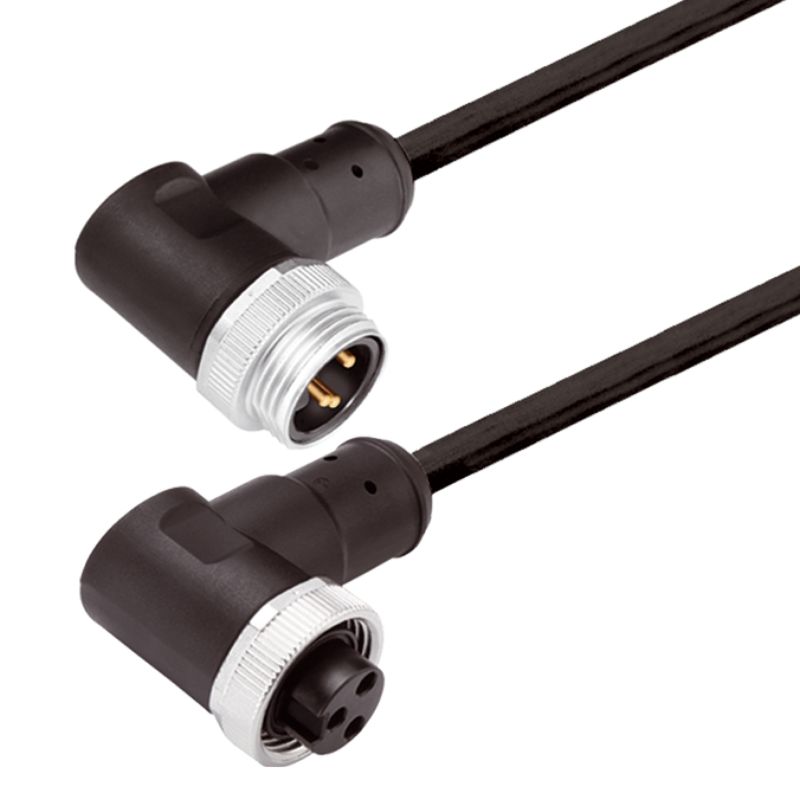

Vedení senzoru/aktoru, 7/8", Počet pólů : 5 (4 + PE), 0.5 m, pin, 90° - zásuvka 90°, Stíněný: Ne, LED: Ne, Materiál pláště: PUR, Halogen: Ne

ID výrobku 2519460050
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příbuzné výrobky 7
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Datos técnicos del cable Általános műszaki adatok Elektriska egenskaper Conector izquierdo Conector derecho Klasifikace

Osvědčení

Schválení
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Shoda

Všeobecné objednací údaje

Verze
Vedení senzoru/aktoru, 7/8", Počet pólů : 5 (4 + PE), 0.5 m, pin, 90° - zásuvka 90°, Stíněný: Ne, LED: Ne, Materiál pláště: PUR, Halogen: Ne
Číslo objednávky
2519460050
Tipo
SAIL-7/8W7/8W-5-0.5U
GTIN (EAN)
4050118534306
Množství
1 ks

Rozměry a hmotnosti

Čistá hmotnost
90 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
Vyhovující
REACH SVHC
Lead 7439-92-1
SCIP
ebf89fc8-a87f-4691-b87a-dfb9921774b4

Datos técnicos del cable

Barevné kódování
marrón
blanco
azul
negro
Verde/amarillo
Barva opláštění
negro
Cykly ohybu
5 millió
Délka kabelu
0,5 m
Halogen
No
Izolace
TPM
Konfigurovatelná délka kabelu
Ne
Materiál pláště
PUR
Odolnost proti zkrutu
0 °/m
Odolnost vůči jiskrám ze sváření
Ne
Odolné vůči perlám kovu ze svařování
Ne
PE funkce
Ano
Poloměr ohybu, min., pohyblivý
7,5x průměr kabelu
Počet pólů
5 (4 + PE)
Průřez jádra
1,5 mm²
Stíněný
Ne
Teplotní rozpětí, pohyblivé
-20...80 °C
Teplotní rozpětí, stacionární
-50...80 °C
Vhodné pro nosiče kabelů
Ano
Vnější potah v souladu se stylem UL AWM
20234 (80 °C / 1000 V)
Vnější průměr
8.7 mm ± 0.2 mm
Zesítěné vyzařování
Ne

Általános műszaki adatok

Cykly zapojování
≥ 100
Hlavní materiál krytu
PUR
Jmenovité impulzní napětí
2 500 V
Jmenovité napětí
300 V
Jmenovitý proud
9 A
Kódování
žádná
LED
Ne
Material del anillo roscado
Tlakově litý zinek
Materiál kontaktu
CuZn
Odpor izolace
108 Ω
Par de apriete
7/8": 1.5 Nm
Povrch kontaktu
Au (zlato)
propojeno můstkem
Ne
Připojovací závit
7/8"
Rango de temperatura caja
-40 … +85 ° C
Rated voltage (UL)
600 V
Stupeň krytí
IP68
přišroubované
Verze
pin, 90° - zásuvka 90°
Závažnost znečištění
3

Elektriska egenskaper

Jmenovité napětí
300 V
Odpor izolace
108 Ω

Conector izquierdo

Clavija de conexión izquierda
IP68, contacto macho, acodado 90°, Plástico, no apantallado

Conector derecho

Clavija de conexión derecha
IP68, contacto hembra, acodado 90°, Plástico, no apantallado

Klasifikace

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
