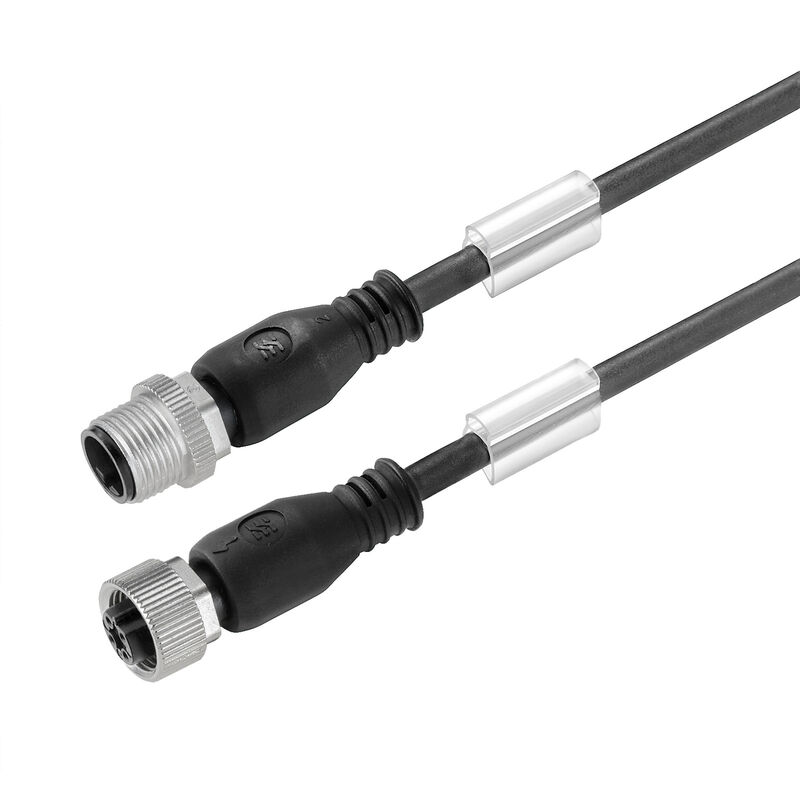

SAIL-M12GM12G-3-8.6U
SAIL-M12GM12G-3-8.6U
尺寸图
Male, straight
SAIL-M12GM12G-3-8.6U
尺寸图
Straight socket
SAIL-M12GM12G-3-8.6U
插针分配方案
Male
SAIL-M12GM12G-3-8.6U
插针分配方案
Socket
SAIL-M12GM12G-3-8.6U
接线图
Schaltbild

SAIL-M12GM12G-3-8.6U

本产品即将下架。

最后下单日期: /Date(1790719200000)/

Alternativní výrobek: 9457231000

传感器/执行器导线, 导线, M12 / M12, 回路数 : 3, 8.6 m, 针式 直 - 孔式 直, 带屏蔽: 无, LED: 不, 护套材料: PUR, 卤素: 不

商品编号 9457230860
下载技术数据页 产品下载 工程支持
相关商品 82
审批 通用订货数据 尺寸和重量 环保产品合规 电缆技术参数 Caractéristiques techniques générales 电气特性 标准 wtyki lewe wtyki prawe 产品图片 分类

审批

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
一致

通用订货数据

Version
传感器/执行器导线, 导线, M12 / M12, 回路数 : 3, 8.6 m, 针式 直 - 孔式 直, 带屏蔽: 无, LED: 不, 护套材料: PUR, 卤素: 不
Order No.
9457230860
Type
SAIL-M12GM12G-3-8.6U
GTIN (EAN)
4050118627237
数量
1 PC
交货状态
本产品即将停产。
最后下单日期
/Date(1790719200000)/
Alternativní výrobek
[9457231000](~/p/9457231000)

尺寸和重量

直径
3.8 mm
净重
218 g

环保产品合规

RoHS Compliance Status
合规，有例外
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

电缆技术参数

传输速率
3.33 m/s
加速度
5 m/s²
卤素
不
回路数
3
外径
3.8 mm ± 0.15 mm
外部覆层符合 UL AWM 样式
20549 (80 °C / 300 V)
带屏蔽
无
弯曲循环
12 百万
扭转时的弯曲循环
> 5 Mio.
扭转长度
1 m
抗扭强度
180 °/m
抗水解，抗微生物
是
护套材料
PUR
护套材料吸湿性
可配置
护套颜色
黑色
无 LABS
是
最小弯曲半径，可变
10 x 电缆直径
最小弯曲半径，固定
5 *直径
电缆长度
8.6 m
电缆长度可配置
是
移动中的温度范围
-25...60 °C
线芯符合 UL AWM 样式
10493 (80 °C / 300 V)
绝缘
PP
耐焊珠高温
无
芯线横截面积
0.34 mm²
辐照交联
无
适用于拖曳电缆
是
防油
是
防焊接火花
无
阻燃性
In accordance with UL1581 UL / CUL FT2
符合 IEC 60332-2-2
静止时的温度范围
-50...80 °C
颜色编码
棕色
蓝色
黑色

Caractéristiques techniques générales

Connection thread
M12 / M12
Contact surface
Aranyozott
Housing main material
PUR
Insulation resistance
108 Ω
LED
아니요
Nominal current
4 A
Nominal voltage
250 V
Plugging cycles
≥ 100
Pollution severity
3
Protection degree
IP65
IP66
IP67
IP68
拧入时
IP69
Shock and vibration proof according to
B截面
Temperature range of housing
-25…+85 °C
Threaded ring material
锌压铸
Versión
针式 直 - 孔式 直

电气特性

绝缘电阻
108 Ω
额定电压
250 V

标准

抗冲击和抗振保护根据
B截面

wtyki lewe

Plug left
M12, Kodowanie A, IP69, styk męski, prosty, Tworzywo sztuczne, nieekranowane

wtyki prawe

Plug right
M12, A-kodad, IP69, honkontakt, rak, Plast, oskärmad

产品图片

图片标题-08
理想的工具：Screwty ® 带扭矩功能
图片签名-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

分类

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
